Optoma Panoramaview Uživatelská příručka k elektrickému projekčnímu plátnu DE-9092EGA

1. Úvod

Tato příručka obsahuje komplexní pokyny pro instalaci, provoz a údržbu vašeho televizoru Optoma Pano.view Elektrické projekční plátno DE-9092EGA. Před použitím si pečlivě přečtěte tento návod k použití, abyste zajistili správné nastavení a maximalizovali životnost vašeho produktu. Toto vysoce kvalitní elektrické projekční plátno má poměr stran 16:9 a úhlopříčku 92 palců. viewoblast pro práci a pokročilý trubkový motor pro plynulý a spolehlivý provoz.

2. Bezpečnostní informace

• Elektrická bezpečnost: Ujistěte se, že je obrazovka připojena k řádně uzemněné zásuvce. Nepoužívejte obrazovku s poškozenými napájecími kabely. Před jakoukoli údržbou nebo čištěním odpojte napájení.
• Instalace: Instalaci by měl provádět kvalifikovaný personál. Ujistěte se, že montážní povrchy jsou dostatečně pevné, aby unesly hmotnost obrazovky.
• Operace: Během provozu držte ruce a jiné předměty mimo dosah obrazovky. Nepokoušejte se obrazovku ručně násilím zvedat nebo spouštět.
• Prostředí: Nevystavujte obrazovku extrémním teplotám, vlhkosti nebo přímému slunečnímu záření.

3. Obsah balení

Ověřte, zda jsou v balení přítomny všechny položky:

• Optoma Panoramaview Elektrické projekční plátno DE-9092EGA
• Infračervené (IR) dálkové ovládání
• Nástěnný držák pro dálkové ovládání
• Nastavitelné montážní konzoly ve tvaru L (pro montáž na stěnu/strop)
• Napájecí kabel
• Uživatelská příručka (tento dokument)

4. Nastavení a instalace

4.1 Vybalení

Opatrně vyjměte obrazovku z obalu. Obal si uschovejte pro budoucí přepravu nebo skladování.

4.2 Možnosti montáže

Obrazovku DE-9092EGA lze namontovat na zeď nebo strop pomocí dodaných nastavitelných držáků ve tvaru L.

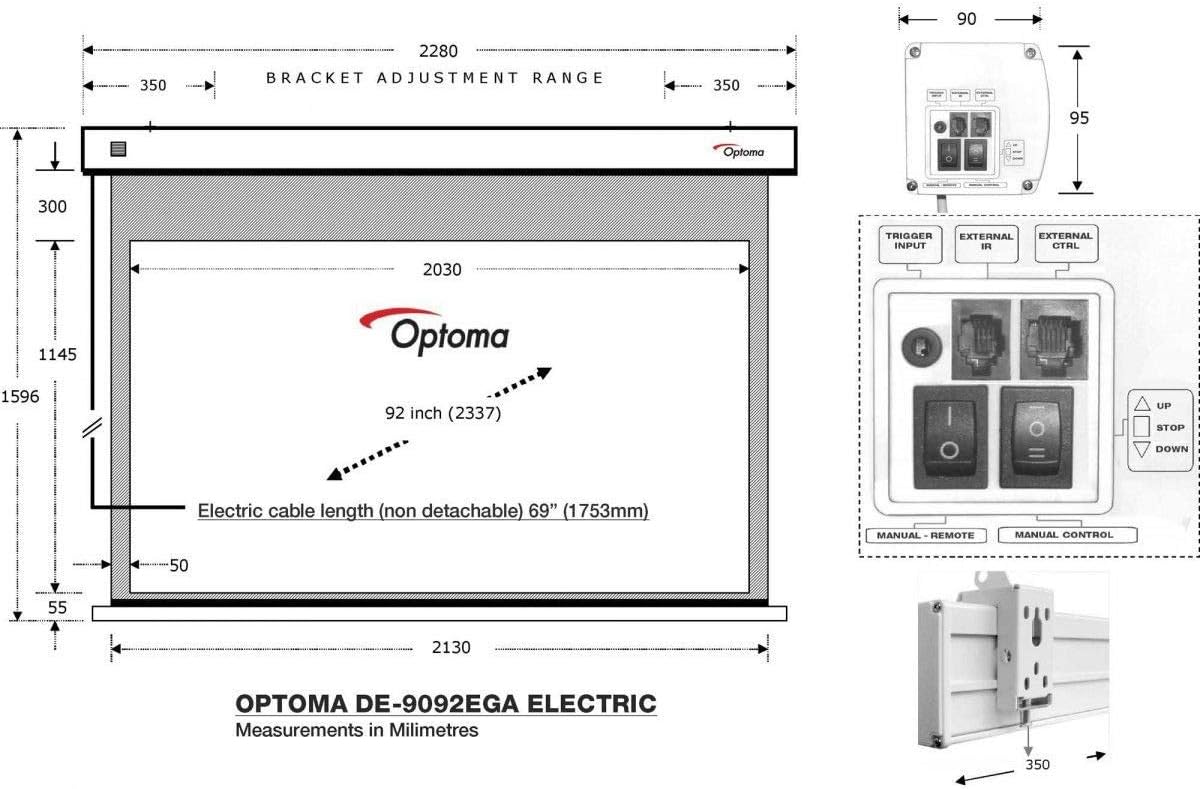

Obrázek 1: Rozměry obrazovky, montážní konzole a ovládací panel. Diagram znázorňuje celkové rozměry obrazovky (šířka 2130 mm, výška 1596 mm), úhlopříčku 92 palců viewoblast (šířka 2030 mm) a délka neodnímatelného elektrického kabelu 1753 mm. Zobrazuje také rozsah nastavení držáku (350 mm od každého konce) a podrobný view ovládacího rozhraní se spouštěcím vstupem, externím IR, externím ovládáním a manuálními tlačítky Nahoru/Stop/Dolů.

1. Změřte a označte: Určete požadované místo montáže. Pomocí dodaných L-držáků označte body pro vrtání na zdi nebo stropě. Ujistěte se, že značky jsou vodorovné a správně rozmístěné podle rozměrů obrazovky (viz obrázek 1). Rozsah nastavení držáku je 350 mm od každého konce obrazovky casing.
2. Vrtací otvory: Vyvrtejte vhodné otvory pro montážní materiál.
3. Bezpečné držáky: Připevněte L-držáky bezpečně ke zdi nebo stropu pomocí vhodných šroubů a hmoždinek (nejsou součástí dodávky, protože jejich velikost závisí na materiálu zdi).
4. Montážní obrazovka: Opatrně zvedněte síto a zavěste ho na nainstalované L-držáky. Ujistěte se, že je bezpečně usazeno.

4.3 Elektrické připojení

Zapojte napájecí kabel obrazovky do standardní elektrické zásuvky. Obrazovka je vybavena pokročilým trubkovým motorem pro plynulý a spolehlivý provoz.

4.4 Připojení řídicího rozhraní

Obrazovka obsahuje integrované ovládací rozhraní pro různé možnosti ovládání:

• RS232: Pro integraci s domácí automatizací nebo řídicími systémy.
• 12V spoušť: Umožňuje automatické vysunutí nebo zasunutí promítací plochy při zapnutí nebo vypnutí projektoru (s 12V spouštěcím výstupem).
• Externí infračervený signál: Pro připojení externího IR přijímače, užitečné, pokud je vestavěný IR přijímač zakrytý.

5. Návod k obsluze

Obrázek 2: Optoma Panoramaview Elektrické projekční plátno DE-9092EGA (rozšířené).

5.1 Používání infračerveného dálkového ovladače

Dodávané přenosné IR dálkové ovládání umožňuje pohodlné ovládání obrazovky. Namiřte dálkové ovládání na IR přijímač obrazovky (umístěný na casinG).

• Tlačítko NAHORU: Stisknutím zasunete obrazovku.
• Tlačítko DOLŮ: Stisknutím rozbalíte obrazovku.
• Tlačítko STOP: Stisknutím zastavíte obrazovku v libovolné požadované poloze.

5.2 Ruční ovládání

Kromě dálkového ovladače obsahuje obrazovka tlačítka pro ruční ovládání přímo na integrovaném ovládacím rozhraní (umístění viz obrázek 1).

• Tlačítko NAHORU: Zasune obrazovku.
• Tlačítko STOP: Zastaví obrazovku.
• Tlačítko DOLŮ: Nasadí obrazovku.

5.3 Úprava limitů obrazovky

Horní a dolní limit obrazovky lze upravit pro přizpůsobení viewoblast. Přesné postupy nastavení naleznete v podrobných pokynech dodaných s motorovým mechanismem obrazovky. Tato nastavení obvykle zahrnují malé šrouby nebo stupnice umístěné v blízkosti pouzdra motoru, které jsou přístupné po odstranění koncové krytky.

6. Údržba

• Čištění povrchu obrazovky: Použijte měkký, damp Matný bílý povrch obrazovky jemně očistěte hadříkem s jemným mýdlem a vodou. Nepoužívejte abrazivní čisticí prostředky ani rozpouštědla, protože by mohly poškodit materiál obrazovky.
• Čištění Casing: Otřete obrazovku casing se suchým nebo mírně damp tkanina.
• Údržba motoru: Pokročilý trubkový motor je navržen pro bezúdržbový provoz. Nepokoušejte se motor mazat ani rozebírat.

7. Řešení problémů

8. Specifikace

9. Záruka a podpora

Optoma Panoview Elektrické projekční plátno DE-9092EGA je dodáváno s 1-letá záruka od data nákupu, která se vztahuje na výrobní vady. Pro technickou podporu, reklamace nebo servisní dotazy se obraťte na autorizovaného prodejce Optoma nebo navštivte oficiální web společnosti Optoma. webstránky pro kontaktní informace.
