Toshiba DVR660 1080p Upconverting VHS DVD Recorder with Built-in Tuner User Manual

1. Úvod

This manual provides detailed instructions for the operation and maintenance of your Toshiba DVR660 1080p Upconverting VHS DVD Recorder with Built-in Digital Tuner. Please read this manual thoroughly before using the device to ensure proper functionality and to prevent damage.

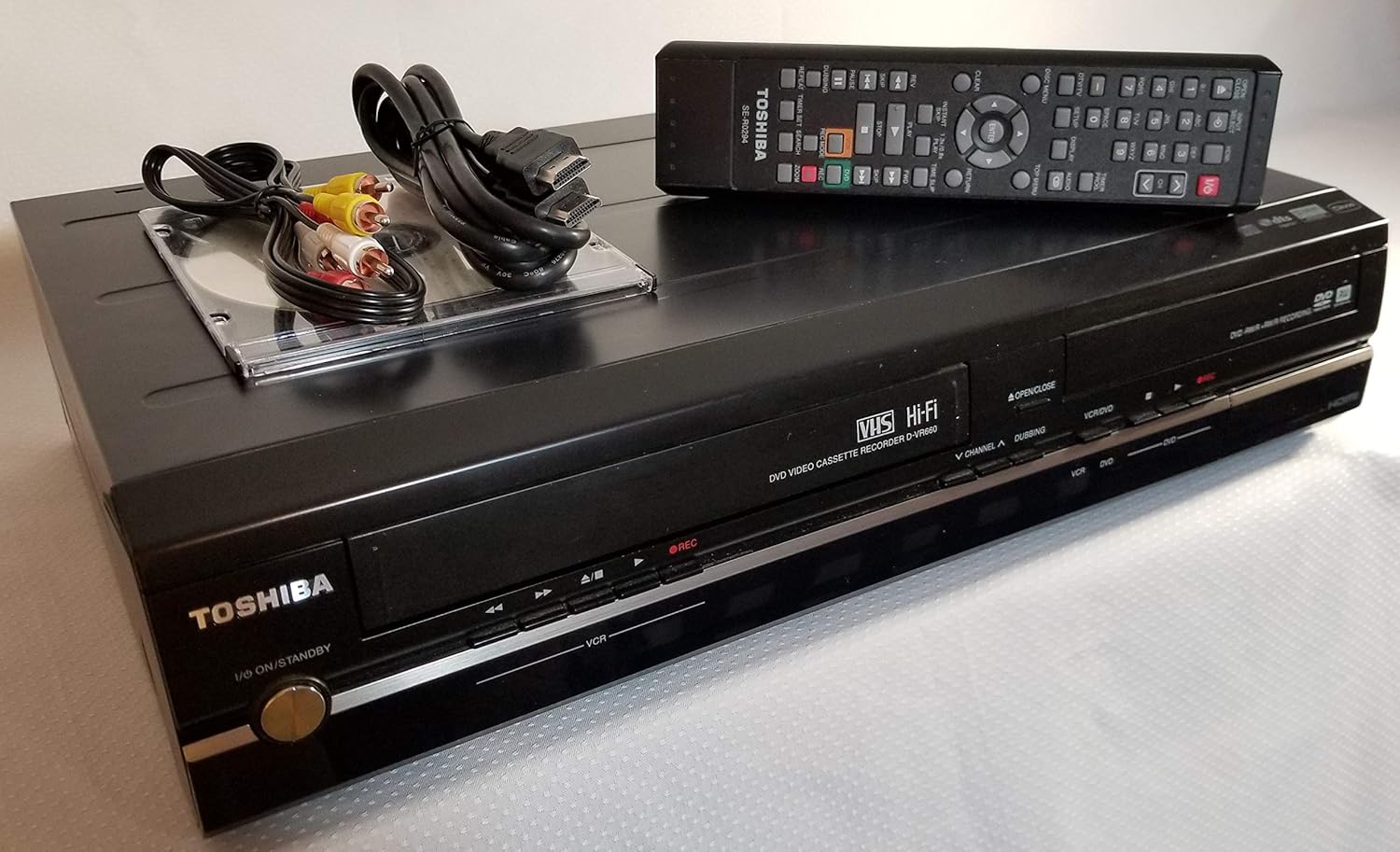

Figure 1: Toshiba DVR660 front view with remote control and connection cables.

2. Nastavení

2.1 Vybalení

Opatrně vyjměte všechny součásti z obalu. Ujistěte se, že jsou přítomny následující položky:

• Toshiba DVR660 unit
• Dálkové ovládání
• Napájecí kabel
• AV cables (RCA type)
• HDMI cable (if included with your specific package)

2.2 Připojení zařízení

Follow these steps to connect your DVR660 to your television and other audio/video equipment:

1. Připojení napájení: Connect the power cord to the DVR660 and then to a wall outlet.
2. Připojení videa:
   • For optimal picture quality, use an HDMI cable to connect the HDMI OUT port on the DVR660 to an HDMI IN port on your television.
   • Alternatively, use component video cables (red, green, blue) for video and red/white RCA cables for audio, connecting them to the corresponding IN ports on your TV.
   • For standard definition, use a composite video cable (yellow) for video and red/white RCA cables for audio.
3. Audio připojení:
   • If using HDMI, audio is transmitted automatically.
   • If using component or composite video, connect the red and white RCA audio cables from the DVR660's AUDIO OUT to your TV's AUDIO IN.
   • For digital audio, use an optical or coaxial digital audio cable from the DVR660's DIGITAL AUDIO OUT to a compatible input on your audio receiver.
4. Připojení antény/kabelu: Connect your antenna or cable TV line to the ANTENNA IN port on the DVR660.

Figure 2: Rear panel connections including HDMI, component, composite, and audio ports.

Figure 3: Model number D-VR660 and serial number details on the rear label.

3. Návod k obsluze

3.1 Basic Playback (DVD/VHS)

1. Zapnutí: Stiskněte tlačítko napájení na jednotce nebo dálkovém ovladači.
2. Vložit médium:
   • For DVD: Press the OPEN/CLOSE button on the DVD tray, place a DVD disc, and press OPEN/CLOSE again to close.
   • For VHS: Insert a VHS tape into the VCR slot.
3. Vyberte zdroj: Use the VCR/DVD button on the remote or front panel to switch between VCR and DVD modes.
4. Přehrávání: Stisknutím tlačítka PLAY spusťte přehrávání.

3.2 Nahrávání na DVD

The DVR660 allows recording from external sources or the built-in tuner to a recordable DVD disc.

1. Insert Recordable DVD: Place a blank, recordable DVD (DVD-R, DVD-RW, DVD+R, DVD+RW) into the DVD tray.
2. Vyberte zdroj vstupu: Use the INPUT SELECT button on the remote to choose the source you wish to record (e.g., Line 1, Line 2, TV Tuner).
3. Spustit nahrávání: Press the REC button on the remote or front panel. The recording indicator will illuminate.
4. Zastavit nahrávání: Stisknutím tlačítka STOP ukončíte nahrávání.

3.3 Nahrávání na VHS kazetu

The DVR660 allows recording from external sources or the built-in tuner to a VHS tape.

1. Vložte VHS kazetu: Vložte prázdnou kazetu VHS do slotu videorekordéru.
2. Vyberte zdroj vstupu: Use the INPUT SELECT button on the remote to choose the source you wish to record.
3. Spustit nahrávání: Press the REC button.
4. Zastavit nahrávání: Stiskněte tlačítko STOP.

3.4 Dubbing VHS to DVD

You can transfer content from a VHS tape to a DVD disc.

1. Vložte VHS kazetu: Insert the VHS tape you want to dub.
2. Insert Recordable DVD: Insert a blank, recordable DVD disc.
3. Select Dubbing Mode: Refer to your remote control for a "Dubbing" or "VHS->DVD" button, or navigate through the on-screen menu to select the dubbing function.
4. Spustit dabing: Follow the on-screen prompts or press the designated button to start the transfer.

3.5 JPEG fotografie Viewer

The DVR660 supports viewing JPEG photos from a CD-R/RW disc.

1. Insert Photo CD: Insert a CD-R/RW disc containing JPEG images into the DVD tray.
2. Access Photo Viewer: The unit should automatically detect the photo CD and display a menu. If not, select the DVD source and navigate to the photo viewer funkce.
3. Browse Photos: Use the navigation buttons on the remote to browse and view vaše fotky.

4. Údržba

4.1 Čištění

• Vnější: Vnější povrch jednotky otřete měkkým, suchým hadříkem. Nepoužívejte tekuté čisticí prostředky ani abrazivní materiály.
• Zásobník disku: Udržujte diskovou přihrádku bez prachu a nečistot.
• Hlavy videorekordéru: For optimal VHS playback and recording, periodically use a dry-type VHS head cleaner tape.

4.2 Skladování

Store the DVR660 in a cool, dry place away from direct sunlight and extreme temperatures. Ensure proper ventilation around the unit.

5. Řešení problémů

6. Specifikace

• Model: D-VR660
• Typ produktu: DVD Recorder/VCR Combo
• Upconversion: 1080p
• Vestavěný tuner: Digitální tuner
• Speciální vlastnosti: Progressive Scan, JPEG Photo Viewer
• Typ média: DVD, VHS
• Konektivita: HDMI, Component Video, Composite Video, S-Video, Digital Audio (Optical/Coaxial), Analog Audio (RCA)
• Rozměry: 10.31 x 17.13 x 3.92 palce
• Hmotnost: 12.32 libry
• Spotřeba energie: 30W
• Režim výstupu zvuku: Stereo
• Built-in Decoders: Dolby Digital

7. Media Conversion (Optional)

While the Toshiba DVR660 can dub VHS to DVD, for advanced digital conversion of your VHS tapes or DVDs to modern digital formats (e.g., USB drive), you might consider a dedicated video converter. The following video demonstrates a third-party device that can assist with this process.

8. Informace o záruce

For specific warranty details, please refer to the warranty card included with your product or visit the official Toshiba support webUschovejte si doklad o koupi pro případ reklamace.

9. Zákaznická podpora

If you encounter any issues not covered in this manual, please contact Toshiba customer support. Contact information can typically be found on the Toshiba webwebu nebo v dokumentaci k produktu.
