1. Úvod
Tato příručka k obsluze poskytuje podrobné pokyny pro správné používání a údržbu sady nástrojů Mastercool Seal Tool Kit, model 91269. Tato sada je speciálně navržena pro servis kompresorů klimatizací GM A6/R4/Da. Před použitím sady nástrojů si prosím pečlivě přečtěte tuto příručku, abyste zajistili její bezpečné a efektivní používání.

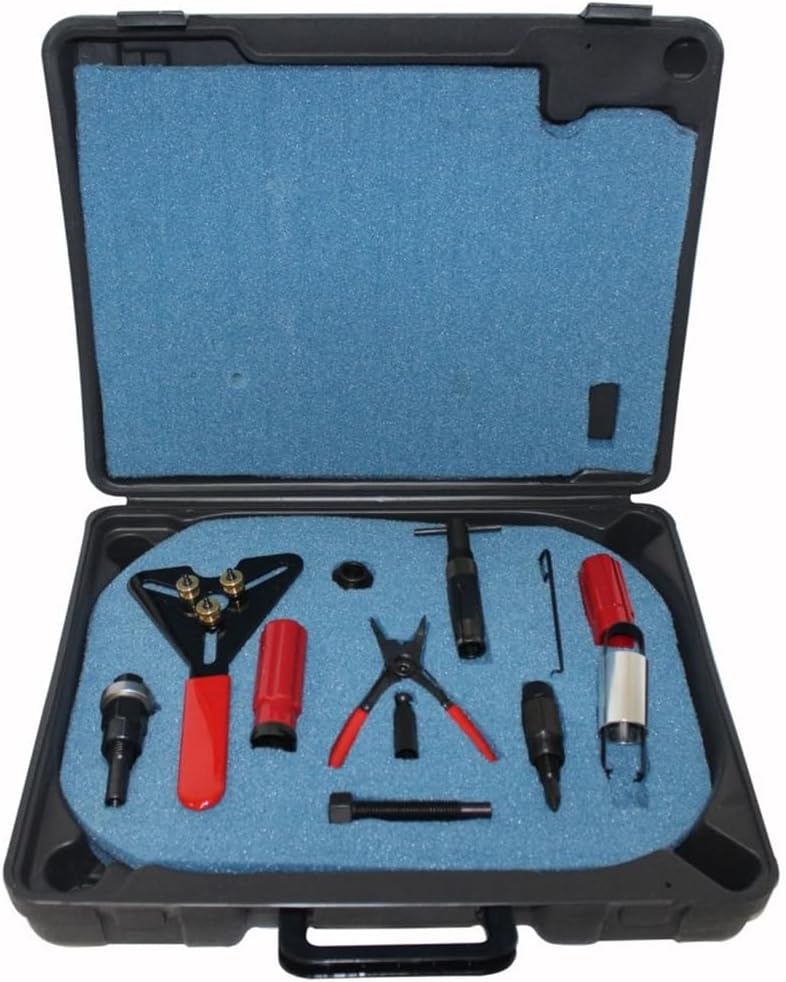

Obrázek 1: Sada nástrojů Mastercool Seal Tool Kit 91269, vystavená otevřená v černém přepravním pouzdře s modrými pěnovými vložkami. V pěnových výřezech je úhledně uspořádaných různých nástrojů, včetně stahováku spojky, montážního nástroje a upínacího nástroje.
2. Nastavení a identifikace součástí
Před zahájením jakékoli práce se ujistěte, že jsou všechny součásti sady přítomny a v dobrém stavu. Seznamte se s funkcí každého nástroje.
2.1 Součásti stavebnice:
- Stahovák spojky: Používá se k demontáži spojky kompresoru.
- Montér spojky: Používá se k montáži spojky kompresoru.
- Nástroj pro uchycení spojky: Určeno k zajištění spojky během demontáže nebo montáže.
- Nástroj pro odstranění těsnění: Pro vytahování starých těsnění.
- Nástroj pro instalaci těsnění: Pro správné usazení nových těsnění.
- Různé adaptéry/pouzdra: Pro kompatibilitu s různými modely kompresorů v rámci uvedeného rozsahu.
Poznámka: Podrobné pokyny k identifikaci a použití součástí specifických pro danou aplikaci naleznete v servisní příručce pro dané vozidlo nebo kompresor, na kterém se pracuje.
3. Návod k obsluze
Tato část popisuje obecné postupy pro použití sady nástrojů Mastercool Seal Tool Kit. Vždy si přečtěte servisní příručku konkrétního vozidla nebo kompresoru, kde najdete přesné a podrobné pokyny relevantní pro vaši aplikaci.
3.1 Demontáž spojky (obecný postup):
- Zajistěte, aby klimatizační systém byl řádně vybit certifikovaným technikem.
- Určete správný stahovák spojky a upevňovací nástroj pro kompresor.
- Zajistěte spojku pomocí upevňovacího nástroje, aby se zabránilo otáčení.
- Připevněte stahovák spojky k sestavě spojky podle pokynů výrobce kompresoru.
- Opatrně otáčejte stahovákem, abyste vytáhli spojku. Nepoužívejte nadměrnou sílu.
3.2 Výměna těsnění (obecný postup):
- Po demontáži spojky použijte vhodný nástroj pro demontáž těsnění k opatrnému vyjmutí starého těsnění.
- Důkladně očistěte dosedací plochu těsnění a ujistěte se, že v ní nezůstaly žádné nečistoty.
- Namažte nové těsnění vhodným olejem pro kompresor klimatizace.
- Pomocí nástroje pro instalaci těsnění jemně a rovnoměrně zatlačte nové těsnění na místo. Ujistěte se, že je správně usazeno a není zkroucené ani poškozené.
3.3 Montáž spojky (obecný postup):
- Vyrovnejte sestavu spojky s hřídelí kompresoru.
- Pomocí nástroje pro montáž spojky natlačte spojku na hřídel. Dbejte na správné vyrovnání a vyvarujte se napnutí spojky.
- Rovnoměrně tlačte, dokud spojka zcela neusadí. Zkontrolujte správnou vzduchovou mezeru podle pokynů výrobce kompresoru.
4. Údržba a péče
Správná údržba sady nástrojů Mastercool Seal Tool Kit zajistí její dlouhou životnost a trvalý výkon.
- Čištění: Po každém použití otřete veškeré nářadí čistým a suchým hadříkem, abyste odstranili veškerý tuk, olej nebo nečistoty.
- Mazání: Pravidelně nanášejte lehkou vrstvu strojního oleje na závitové součásti (např. šrouby stahováku), abyste zabránili korozi a zajistili hladký chod.
- Skladování: Nářadí vždy skladujte v originálním přepravním pouzdře. Pěnové vložky chrání nářadí před poškozením a udržují ho uspořádané. Skladujte v suchém prostředí, abyste zabránili korozi.
- Inspekce: Před každým použitím zkontrolujte nástroje, zda nejeví známky opotřebení, poškození nebo deformace. Nepoužívejte poškozené nástroje; v případě potřeby je vyměňte.
5. Řešení problémů
Tato část se zabývá běžnými problémy, se kterými se setkáváme při používání sady nástrojů pro těsnění.
| Problém | Možná příčina | Řešení |
|---|---|---|
| Spojka se nesundává snadno. | Nesprávná velikost/typ stahováku; zadřená spojka; nedostatečná síla. | Ověřte, zda je stahovák vhodný pro daný model kompresoru. V případě zaseknutí použijte penetrační olej. Zajistěte dostatečnou, ale ne nadměrnou sílu. Nastudujte servisní příručku kompresoru. |
| Těsnění se obtížně instaluje nebo se po instalaci jeví jako poškozené. | Nesprávné mazání; nesprávný montážní nástroj; nevyrovnané těsnění; nečistoty v dosedací oblasti. | Ujistěte se, že je těsnění dobře promazané vhodným olejem pro klimatizaci. Použijte správný nástroj pro montáž těsnění. Před lisováním zkontrolujte jeho správné zarovnání. Důkladně očistěte dosedací plochu. |
| Nástroje prokluzují nebo nedrží. | Nesprávný výběr nástroje; opotřebované součásti nástroje; mastné/olejované povrchy. | Ujistěte se, že je pro daný úkol vybrán správný nástroj. Zkontrolujte nástroj, zda není opotřebovaný, a v případě potřeby jej vyměňte. Očistěte nástroje a pracovní plochy od oleje/mastnoty. |
Pokud problémy přetrvávají, obraťte se na profesionálního automobilového technika nebo kontaktujte zákaznickou podporu Mastercool.
6. Specifikace
| Atribut | Detail |
|---|---|
| Číslo modelu | 91269 |
| Značka | Mastercool |
| Aplikace | Kompresory klimatizace GM A6/R4/Da |
| Hmotnost položky | 3.29 kg (7.25 lb) |
| Rozměry balíku | 34.8 x 25.4 x 7.62 cm (13.7 x 10 x 3 palce) |
| UPC | 700376912692 |
7. Záruka a podpora
Informace o záručním krytí, technické podpoře nebo náhradních dílech pro vaši sadu nástrojů Mastercool Seal Tool Kit (model 91269) získáte přímo od společnosti Mastercool.
Kontaktní informace Mastercoolu:
- Webmísto: www.mastercool.com (Prosím, zkontrolujte oficiální webweb s nejaktuálnějšími kontaktními údaji.)
- Služby zákazníkům: Viz webwebu nebo obalu produktu pro telefonní čísla a e-mailové adresy.
Než budete kontaktovat podporu, mějte prosím připravené číslo modelu (91269) a informace o nákupu.
