Důležité bezpečnostní informace
VAROVÁNÍ: To avoid fire, shock, or death, turn off power at the circuit breaker or fuse box and test that power is off before wiring. This device must be installed in accordance with all national and local electrical codes. If you are unsure about any part of these instructions, consult a qualified electrician.
- Do not use with dimmers or other non-compatible devices.
- Ujistěte se, že všechna připojení vodičů jsou bezpečná.
- This switch is rated for 120V/277V AC and 20 Amps. Do not exceed these ratings.
- Grounding is required for safe operation.
Konec produktuview
The Leviton S08-CS120-02W is a commercial-grade, single-pole AC quiet toggle switch designed for reliable ON-OFF control of lighting or other electrical loads. Its quiet operation makes it suitable for various residential and commercial applications. This switch features a grounding screw for enhanced safety and is UL listed, ensuring compliance with safety standards.

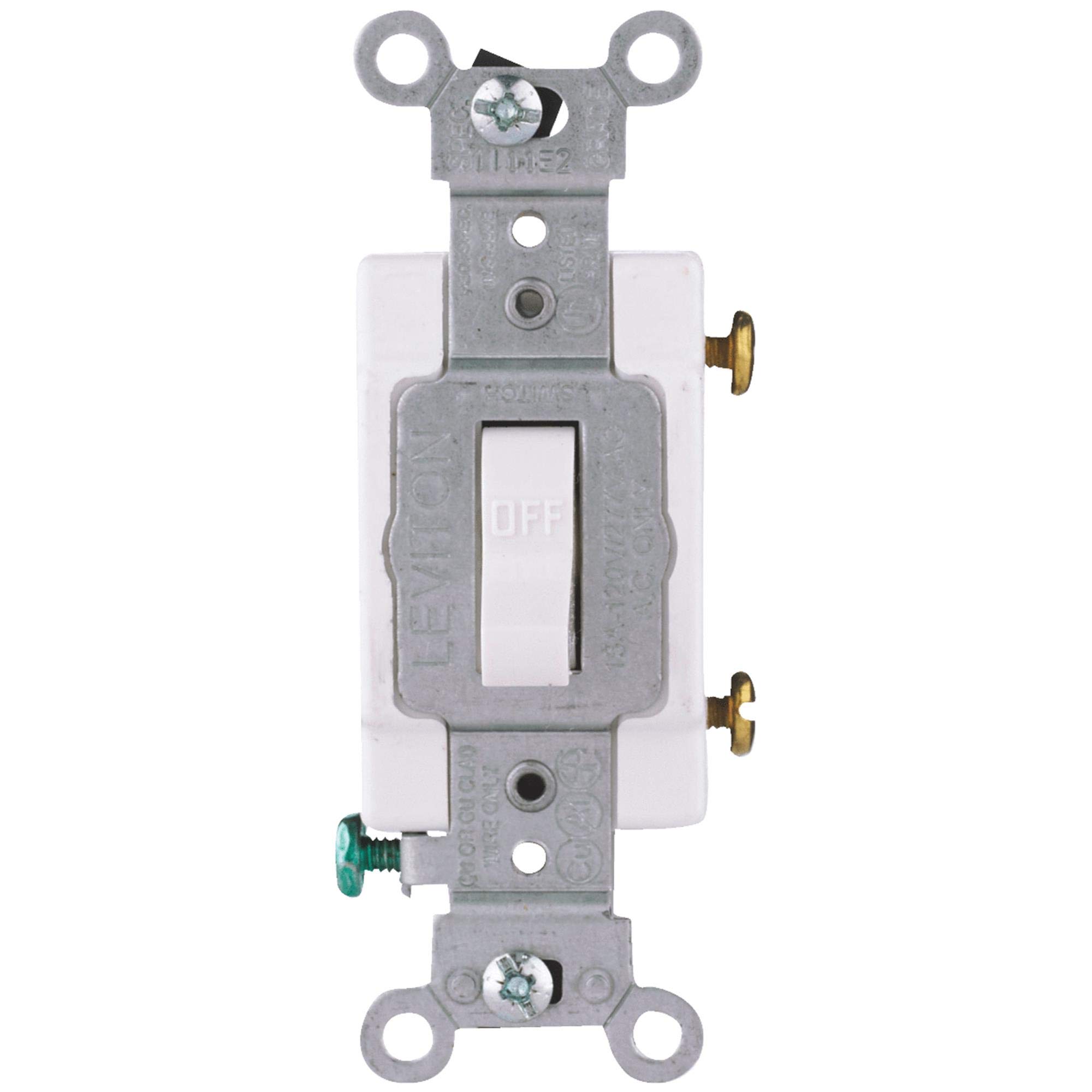

Obraz: Přední view of the Leviton S08-CS120-02W Commercial Grade AC Quiet Toggle Switch. The image displays a white toggle switch with a standard rectangular faceplate, suitable for wall mounting. The toggle lever is visible in the center, designed for simple up/down operation.
Obsah balení
Před zahájením instalace ověřte, zda jsou všechny komponenty přítomny:
- 1 x Leviton S08-CS120-02W Commercial Grade AC Quiet Toggle Switch
Pokyny k instalaci
Požadované nástroje:
- Šroubovák (křížový a/nebo plochý)
- Odizolovače drátů
- Elektrická páska (volitelné)
- svtage Tester
Wiring (Single-Pole Switch):
- Vypnout napájení: Locate the circuit breaker or fuse that controls the switch location and turn it OFF. Verify power is off using a voltage tester.
- Demontáž starého spínače: Carefully remove the existing wall plate and switch from the electrical box. Disconnect the wires from the old switch, noting their connections.
- Připojit dráty: This single-pole switch has three screw terminals: two for the hot (line/load) wires and one for the ground wire.
- Connect the incoming hot wire (from the power source) to one of the brass screw terminals.
- Connect the outgoing hot wire (to the light fixture or load) to the other brass screw terminal.
- Connect the bare copper or green insulated ground wire from the electrical box to the green grounding screw terminal on the switch.
Ensure all wire connections are tight and secure. Use wire nuts if necessary for any splices. The switch is designed for screw terminals.
- Montáž: Carefully fold the wires into the electrical box. Secure the switch to the electrical box using the provided mounting screws. Ensure the switch is oriented correctly.
- Instalace nástěnné desky: Připevněte ozdobnou nástěnnou desku přes vypínač.
- Obnovit napájení: Turn the power back ON at the circuit breaker or fuse box. Test the switch to ensure proper operation.
Operace
The Leviton S08-CS120-02W is a simple ON-OFF toggle switch. To operate, simply push the toggle lever up to turn the connected device (e.g., light) ON, and push the toggle lever down to turn it OFF. The switch is designed for quiet operation, minimizing audible clicking sounds during use.
Péče a údržba
- Čištění: To clean the switch, ensure power is off at the circuit breaker. Wipe the surface with a soft, damp tkanina. Nepoužívejte abrazivní čisticí prostředky nebo rozpouštědla.
- Inspekce: Pravidelně kontrolujte spínač, zda nevykazuje známky poškození, uvolněných spojů nebo změny barvy. Pokud zjistíte jakékoli problémy, vypněte napájení a obraťte se na kvalifikovaného elektrikáře.
Odstraňování problémů
| Problém | Možná příčina | Řešení |
|---|---|---|
| Switch does not turn ON/OFF device. | No power to the switch; Loose wiring; Faulty device. | Check circuit breaker/fuse. Verify all wire connections are secure. Test the connected device separately. |
| Switch feels hot to the touch. | Overload; Loose connection. | Immediately turn off power. Reduce load on the circuit. Check for loose wiring. Consult an electrician if the problem persists. |
| Flickering light or intermittent power. | Loose wiring; Faulty bulb/device. | Turn off power and check all wire connections. Replace bulb or test device. |
Specifikace
- Model: S08-CS120-02W
- Značka: Leviton
- Typ: Commercial Grade AC Quiet Toggle Switch
- Provozní režim: ZAPNUTO VYPNUTO
- svtage: 120 Volts / 277 Volts AC
- Aktuální hodnocení: 20 Amps
- Typ terminálu: Šroub
- Typ montáže: Povrchová montáž
- Materiál kontaktu: Silver-cadmium
- Dielektrická pevnost: 1500 voltů
- Materiál: Alloy Steel, Polybutylene Terephthalate, Polycarbonate (PC)
- Barva: Bílý
- Specifikace splněna: UL
- Rozměry položky (DxŠxV): 4.25 x 1.25 x 0.75 palce
- Hmotnost položky: 1 libra
- UPC: 078477069646
Záruka a technická podpora
For warranty information or technical assistance, please contact Leviton customer support directly or visit their official webmísto. Uschovejte si doklad o koupi pro případ záručních reklamací.
Leviton Official Webmísto: www.leviton.com
