Allen and Heath M-DX32-INPR Expander Prime Module
INFORMACE O PRODUKTU
Poznámka k montáži modulu PRIME
- Moduly PRIME, které využívají nejmodernější technologie převodníků a komponent, jsou navrženy tak, aby poskytovaly zvukovou kvalitu nové úrovně pro kritické živé vysílání, vysílání a studiové aplikace. Nabízejí vylepšený poměr signálu k šumu (SNR), zkreslení THD+N (harmonické harmonické zkreslení), rychlost přeběhu (STR), frekvenční odezvu v nízkých frekvencích, konzistenci napříč kanály a přeslechy.
- M-DX32-INPR can be fitted to the Allen & Heath DX32 Expander and used in conjunction with other I/O.
- PRIME modules require dLive firmware V1.71 / SQ firmware V1.4.0 or higher.
MONTÁŽNÍ POKYNY
Montáž modulu
- DX32 nabízí 4 sloty pro 8kanálové moduly označené A, B, C, D. Lze osadit libovolnou kombinaci analogových nebo digitálních I/O modulů.
- Chcete-li nasadit modul, vypněte expandér a odstraňte záslepku povolením 2 šroubů s křídlovou hlavou; odstraňte ochrannou fólii z vícepinového konektoru modulu, zasuňte modul do slotu a pevně jej zatlačte do protilehlého konektoru a poté jej zajistěte utažením šroubů s křídlovou hlavou.
- Pro propojení signálů z nebo do I/O DX32 použijte obrazovku dLive / SQ I/O.
- For more information please refer to the DX32 Getting Started Guide and dLive / SQ Firmware Reference Guides available for download at www.allen-heath.com.
Přední panel
M-DX32-INPR provides 8x mic/line XLR inputs with Phantom Power indicators.
nastavení DIP přepínačů
Two DIP switches allow customization of the converters’ digital decimation LPF settings to suit the application. Note that the settings interact with each other. The default factory setting is Normal Latency, Slow Roll-off.
| SW1
Ovládací prvky a roll-off of a filtr |
SW2
Ovládací prvky a latence of a filtr |
Latence* |
| On (switch down)
Ostré odvalování |
On (switch down)
Normální latence |
458 μs |
| On (switch down)
Ostré odvalování |
Off (switch up)
Nízká latence |
312 μs |
| Off (switch up)
Pomalý roll-off |
On (switch down)
Normální latence |
333 μs |
| Off (switch up)
Pomalý roll-off |
Off (switch up)
Nízká latence |
312 μs |
- Latency measured when routing Direct Out to a DX32 PRIME output, default switch settings.

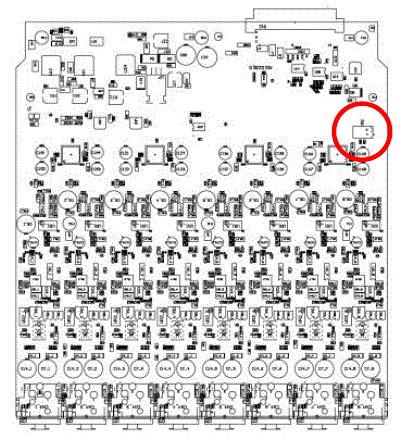

- DIP přepínače se nacházejí na pravé straně desky plošných spojů.
Technické specifikace
- ADC: 96 kHz, 32bitový Delta-Sigma
- Mikrofon/linka XLR vstupy
- Mikrofon/linka Předamp Input Sensitivity (dLive): -60 to +15dBu
- Vstupní citlivost (SQ): -60 to +20dBu
- Analogový zisk (dLive): +5 to +60dB, 1dB steps
- Analogový zisk (SQ): 0 to +60dB, 1dB steps
- Podložka: -20 dB Aktivní PAD
- Maximální vstupní úroveň: +38dBu (PAD vstup)
- Vstupní impedance: >4k (podložka ven), >10k (podložka dovnitř)
- EIN mikrofonu: -127.5dBu with 150 source
- Indikace fantomového napájení: Na zásuvku, interní nebo externí snímání fantomového napájení, spouštěné při 24V
- Full Signal Dynamic Range: 114.8 dB
- Noise at 0dB gain: -96.8 dBu
- Frequency Response to AES output:
- At 0dB gain: 10Hz – 20kHz +0/-0.3dB
- At 30dB gain: 10Hz – 20kHz +0/-0.3dB
- At 60dB gain: 10Hz – 20kHz +0/-0.25dB
- THD+N (analogue in to AES out):
- 0.0009% @ +10dBu out 0dB gain
- 0.0009% @ +10dBu out 10dB gain
- 0.001% @ +10dBu out 20dB gain
- 0.0011% @ +10dBu out 30dB gain
Frekvenční odezva a zbytkový šum
Často kladené otázky
What firmware versions are required for PRIME modules?
PRIME modules require dLive firmware V1.71 / SQ firmware V1.4.0 or higher for optimal performance.
How can I customize the LPF settings on the M-DX32-INPR module?
The M-DX32-INPR module has two DIP switches (SW1 and SW2) that allow customization of the LPF settings for different applications. Refer to the user manual for detailed instructions on adjusting these settings.
What are the default factory settings for the DIP switches on the M-DX32-INPR module?
The default factory setting is Normal Latency, Slow Roll-off for the DIP switches on the M-DX32-INPR module.
