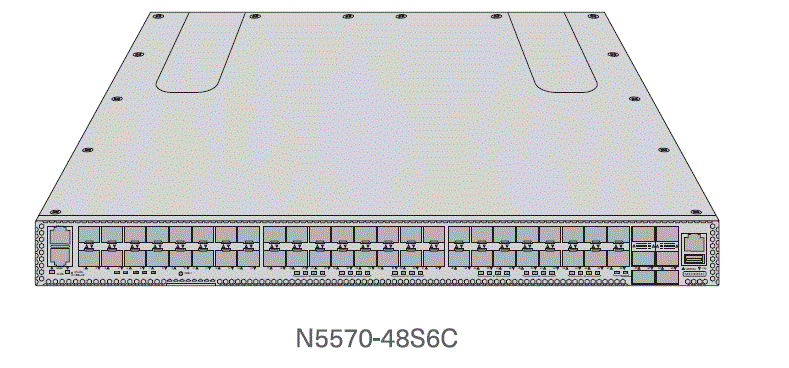

Přepínač pro datová centra FS N5570-48S6C

Specifikace

• Porty SFP+ pro připojení 10 Gb/s
• Porty QSFP28 pro připojení 100 Gb/s
• Porty pro správu Ethernetu
• Port RJ45 pro sériovou správu
• Port pro správu USB pro zálohování softwaru a konfigurace a offline aktualizaci softwaru

Zavedení

Thank you for choosing Data Center Switch. This guide is designed to familiarize you with the layout of the switch and describes how to mount it.

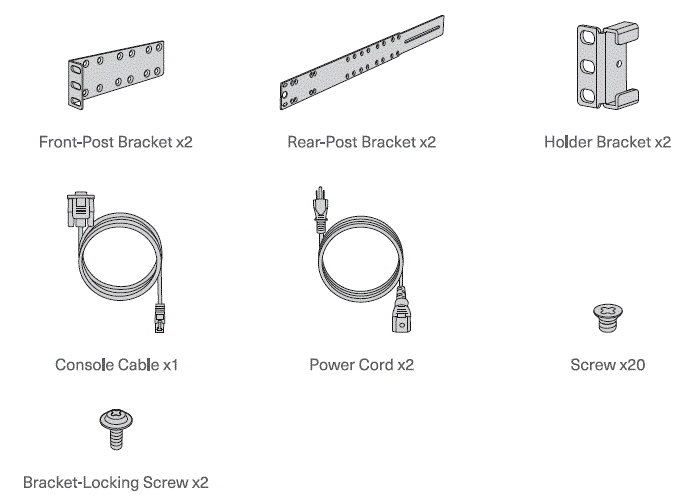

Příslušenství

• POZNÁMKA: Příslušenství se může lišit od vyobrazení, převažujte prosím v naturáliích.
• POZNÁMKA: Tento napájecí kabel nelze používat s jinými zařízeními a jiné napájecí kabely by se s tímto zařízením neměly používat.

Konec hardwaruview

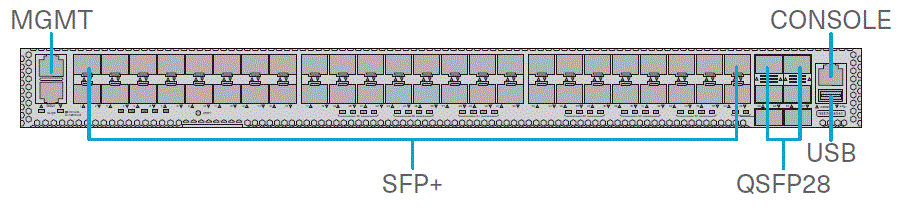

Porty na předním panelu

Porty	Popis
SFP+	Porty SFP+ pro připojení 10 Gb/s
QSFP28	Porty QSFP28 pro připojení 100 Gb/s
MGMT	Porty pro správu Ethernetu
UTĚŠIT	Port RJ45 pro sériovou správu
USB	A USB management port for software and configuration backup and ot fine software upgrade

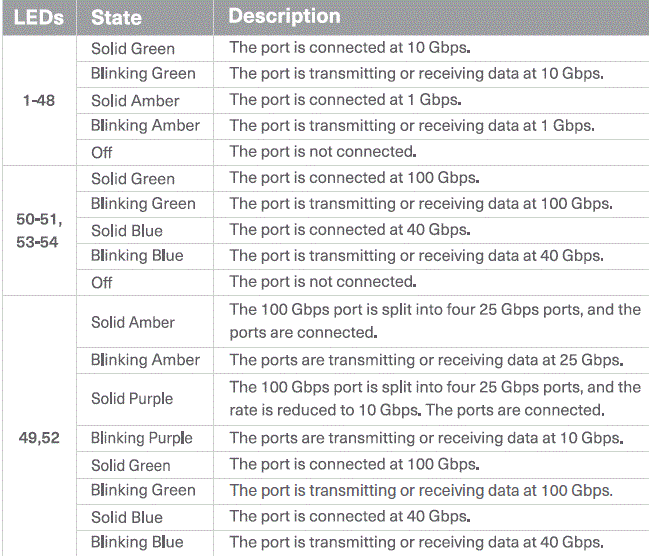

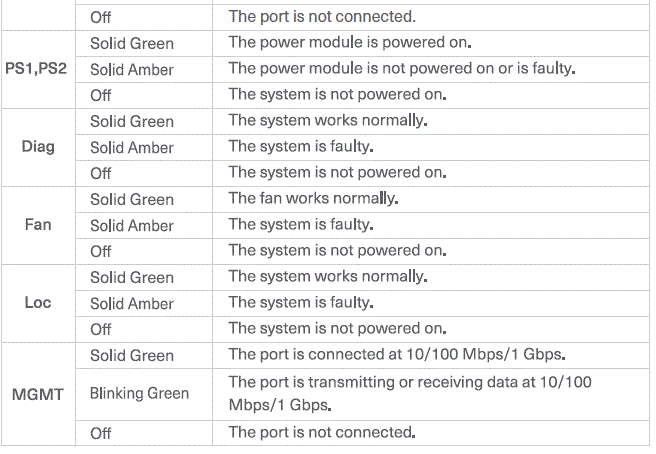

LED diody na předním panelu

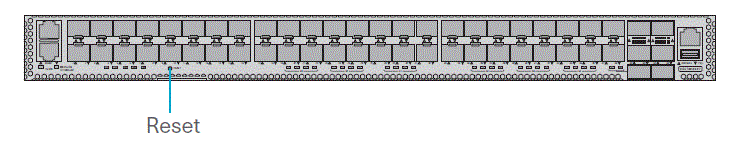

Tlačítko na předním panelu

Tlačítko	Popis
Resetovat	Stisknutím restartujte zařízení.

Požadavky na instalaci

Před zahájením instalace se ujistěte, že máte následující:

• Anti-static gloves.
• Grounding cable.
• Šrouby a matice v kleci pro montáž do racku.
• K dispozici je standardní 19″ široký rack s minimální výškou 1U.
• Ethernetové kabely RJ45 kategorie 5e nebo vyšší a optické kabely.

Prostředí webu

• The operating temperature is OOC-400C. The storage temperature is -400C-700C.
• Místo instalace musí být dobře větrané.
• Ujistěte se, že je spínač ve vodorovné poloze a stabilní, abyste předešli nebezpečným situacím.
• Neinstalujte zařízení v prašném prostředí.
• Místo instalace musí být bez prosakující nebo kapající vody, silné rosy a vlhkosti.
• Make sure that the rack is well-earthed.

Montáž spínače

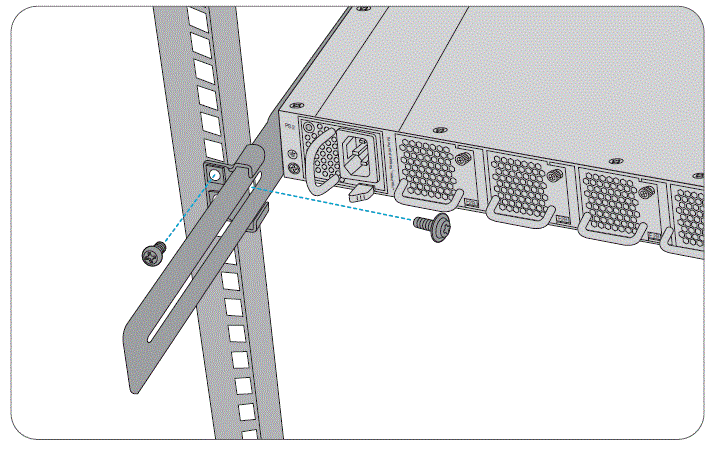

Montáž do stojanu

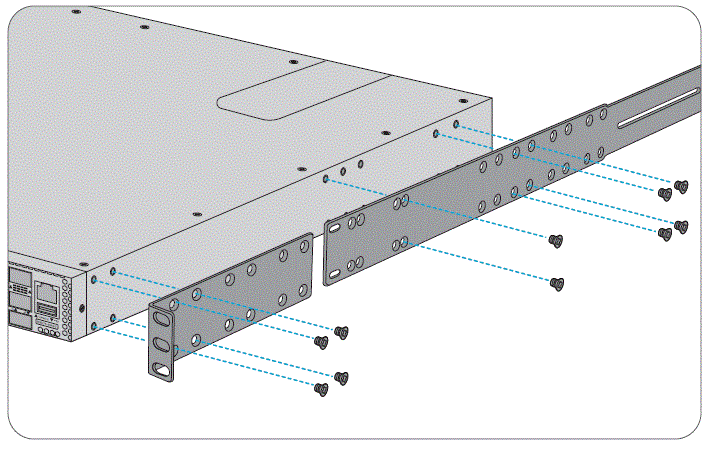

1. Připevněte držáky předního a zadního sloupku k oběma stranám spínače pomocí šroubů.

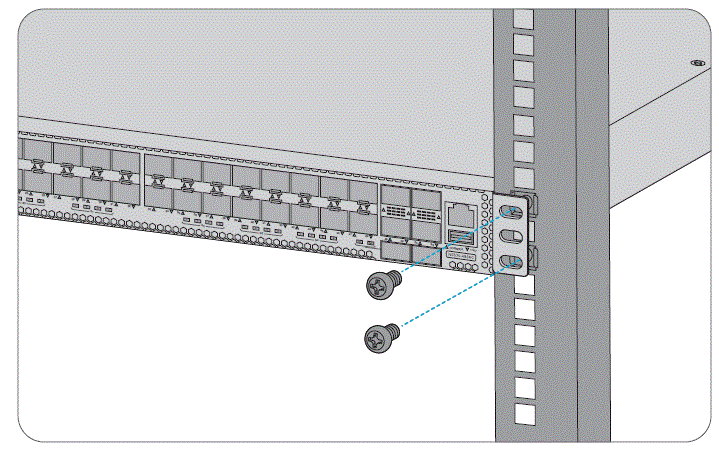

2. Zajistěte spínač v racku pomocí šroubů a matic v kleci.
3. Adjust the position of rear-post brackets and holder brackets. Lock them onto the rack with the bracket-locking screws.

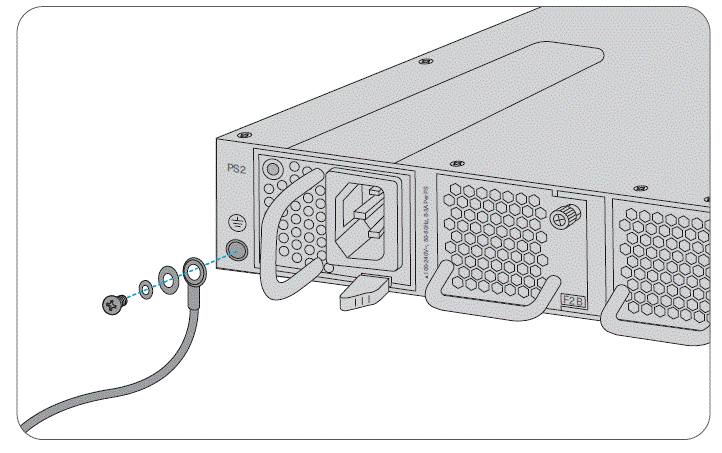

Uzemnění spínače

1. Připojte jeden konec zemnícího kabelu ke správnému uzemnění, jako je stojan, ve kterém je namontován spínač.
2. Zajistěte zemnící kolík k uzemňovacímu bodu na zadním panelu spínače pomocí podložek a šroubů.

POZOR: Uzemnění nesmí být odstraněno, pokud nejsou odpojena všechna napájecí připojení.

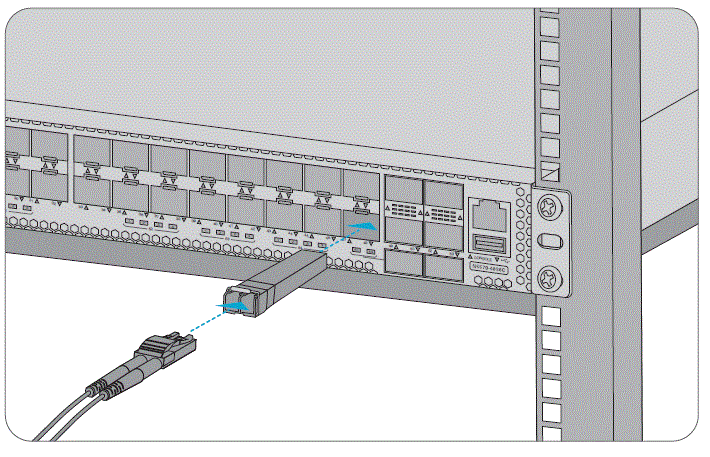

Připojení portů SFP+

1. Zapojte kompatibilní transceiver SFP+/SFP do portu SFP+.
2. Připojte jeden konec optického kabelu k optickému transceiveru. Poté připojte druhý konec kabelu k jinému optickému zařízení.

Připojení portů QSFP28

1. Zapojte kompatibilní transceiver QSFP28 do portu QSFP28.
2. Připojte jeden konec optického kabelu k optickým transceiverům. Poté připojte druhý konec kabelu k jinému optickému zařízení.

VAROVÁNÍ: Laserové paprsky způsobují poškození očí. Nedívejte se do otvorů transceiverů nebo optických vláken bez ochrany očí.

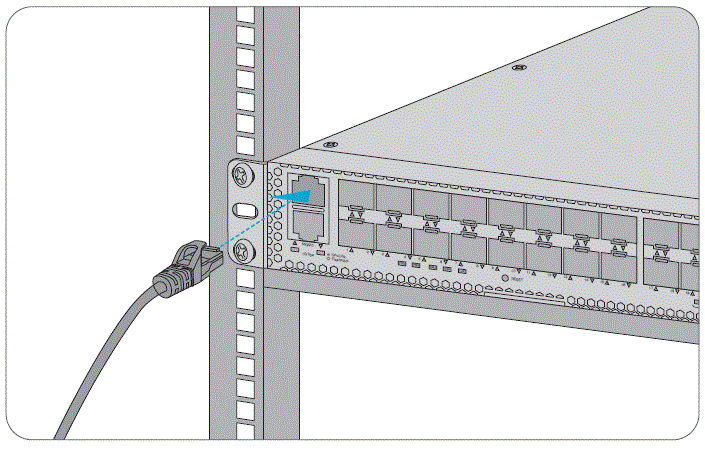

Připojení portu konzoly

1. Zasuňte konektor RJ45 kabelu konzoly do portu konzoly RJ45 na přední straně přepínače.
2. Druhý konec kabelu připojte k sériovému portu RS-232 na počítači.

Připojení portu MGMT

1. Připojte jeden konec standardního ethernetového kabelu RJ45 k počítači.
2. Připojte druhý konec kabelu k portu MGMT na přepínači.

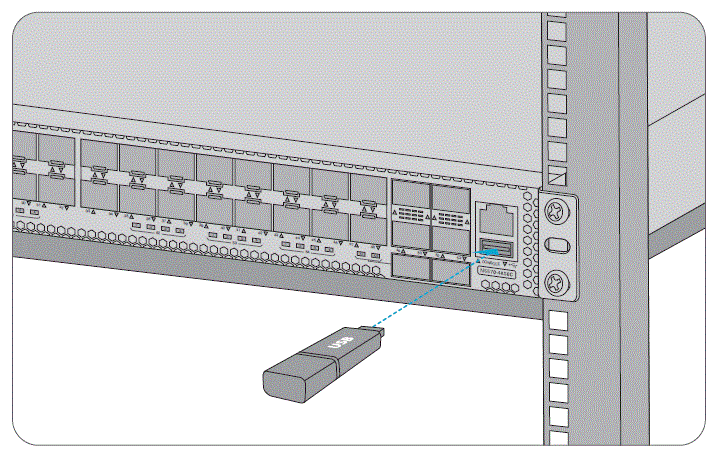

Připojení USB portu

Vložte USB flash disk do USB portu pro zálohování softwaru a konfigurace a offline aktualizaci softwaru.

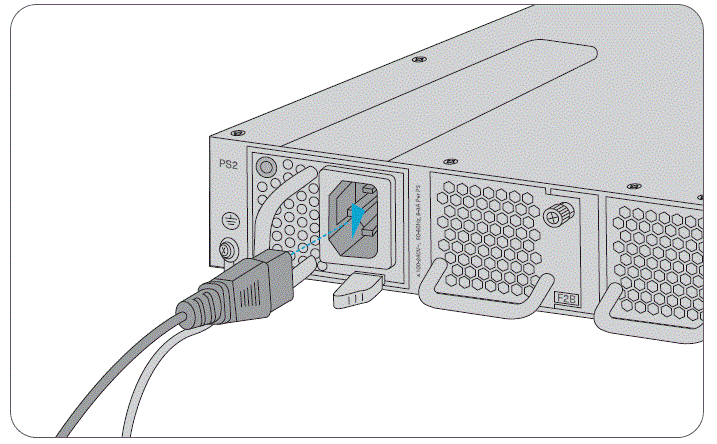

Připojení napájení

1. Zapojte napájecí kabel střídavého proudu do napájecího portu na zadní straně přepínače.
2. Připojte druhý konec napájecího kabelu ke zdroji střídavého proudu.

VAROVÁNÍ: Neinstalujte napájecí kabel, když je napájení zapnuté.

Odstraňování problémů

Porucha napájecího modulu

• Zkontrolujte, zda je napájecí modul kompatibilní s přepínačem.
• Zkontrolujte, zda je napájecí modul zcela zasunut, zda napájecí kabel nevypadl nebo není zcela zasunut, a poté jej odpojte a znovu zasuňte.
• Pokud je v napájecím modulu hodně prachu, vyčistěte jej.

Porucha modulu ventilátoru

• Zkontrolujte, zda je modul ventilátoru zcela zasunut na místo, a poté jej odpojte a znovu vložte.
• Check whether the air outlet and air inlet are blocked by foreign matters. If there are foreign matters, please clean them.

Selhání sériového portu

• Zkontrolujte, zda je kabel sériového portu správně zasunut do portu a zda jsou oba konce kabelu sériového portu správně zasunuty.
• Zkontrolujte, zda je konfigurace parametrů sériového portu správná, jako je přenosová rychlost, stop bit atd.

Selhání portu MGMT

• Zkontrolujte, zda je síťový kabel správně zapojený do portu a zda jsou oba konce síťového kabelu správně zapojené.
• Zkontrolujte, zda jsou správně nakonfigurovány parametry síťového rozhraní, jako je IP adresa, maska ​​podsítě atd.

Pokud závada přetrvává, kontaktujte prosím pracovníky technické podpory.

Záruka na produkt

FS zajišťuje našim zákazníkům, že v případě poškození nebo vadných položek v důsledku našeho zpracování nabídneme bezplatné vrácení do 30 dnů ode dne, kdy obdržíte své zboží. To vylučuje jakékoli položky vyrobené na zakázku nebo řešení na míru.

Záruka: Na produkt se vztahuje 5letá omezená záruka na vady materiálu nebo zpracování. Další podrobnosti o záruce naleznete na adrese https://www.fs.com/policies/warranty.html



Návrat: Pokud chcete zboží vrátit, informace o vrácení naleznete na https://www.fs.com/policies/day_return_policy.html

Online zdroje
Pro další technické dokumenty navštivte: https://www.fs.com/technical_documents.html

Stáhněte si aplikaci FS

• Scan the QR code to download and install the FS app from the App
• Store or Google Play Store or go to https://www.fs.com/appdownload.html

Často kladené otázky

• Otázka: Co mám dělat, když port není připojen?
  • A: If the port is not connected, check the physical connection, ensure proper cables are used, and verify network settings.
• Otázka: Jak provedu reset zařízení?
  • A: To reset the device, locate the reset button and press it. This will restart the device.
