ZAFRO 10000 BTU Portable Air Conditioner (Model YAC-06CPD/PL7) User Manual

1. Důležité bezpečnostní informace

Please read all instructions carefully before using this appliance and retain for future reference. Always follow basic safety precautions to reduce the risk of fire, electric shock, and personal injury.

• Ujistěte se, že napájecí zdroj odpovídá objtage specifikováno na typovém štítku.
• Neprovozujte přístroj s poškozeným kabelem nebo zástrčkou. Pokud je napájecí kabel poškozen, musí jej vyměnit výrobce nebo kvalifikovaný servisní technik.
• Do not block air outlets or inlets. Maintain at least 20 cm (8 inches) clearance from walls and other objects.
• Nevkládejte prsty nebo cizí předměty do vstupu nebo výstupu vzduchu.
• Vždy umístěte přístroj na rovný a stabilní povrch.
• Před čištěním nebo údržbou jednotku odpojte.
• Tento spotřebič není určen pro použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatečnými zkušenostmi a znalostmi, pokud na ně nedohlíží osoba odpovědná za jejich bezpečnost nebo jim nebyla poskytnuta instrukce ohledně používání spotřebiče.
• Nepoužívejte jednotku ve vlhkém prostředí, jako jsou koupelny nebo prádelny.

2. Konec produktuview

The ZAFRO Portable Air Conditioner is designed to provide efficient cooling, dehumidification, and fan functions for your indoor spaces. It features smart controls and a compact design for easy mobility.

Klíčové vlastnosti:

• Chladicí kapacita: 10,000 BTU (6,000 BTU SACC) for effective cooling up to 250 sq. ft.
• Funkce 4 v 1: Režimy chlazení, ventilátor, odvlhčovač a spánek.
• Tichý provoz: Pracuje s nízkou hladinou hluku 47 dB.
• Inteligentní ovládání: Features an LED display control panel, full-function remote control, and Wi-Fi APP control.
• Self-Evaporating Technology: Reduces the need for frequent drainage in cooling mode under normal humidity conditions.
• Snadná mobilita: Equipped with 360° rotating casters and side handles.

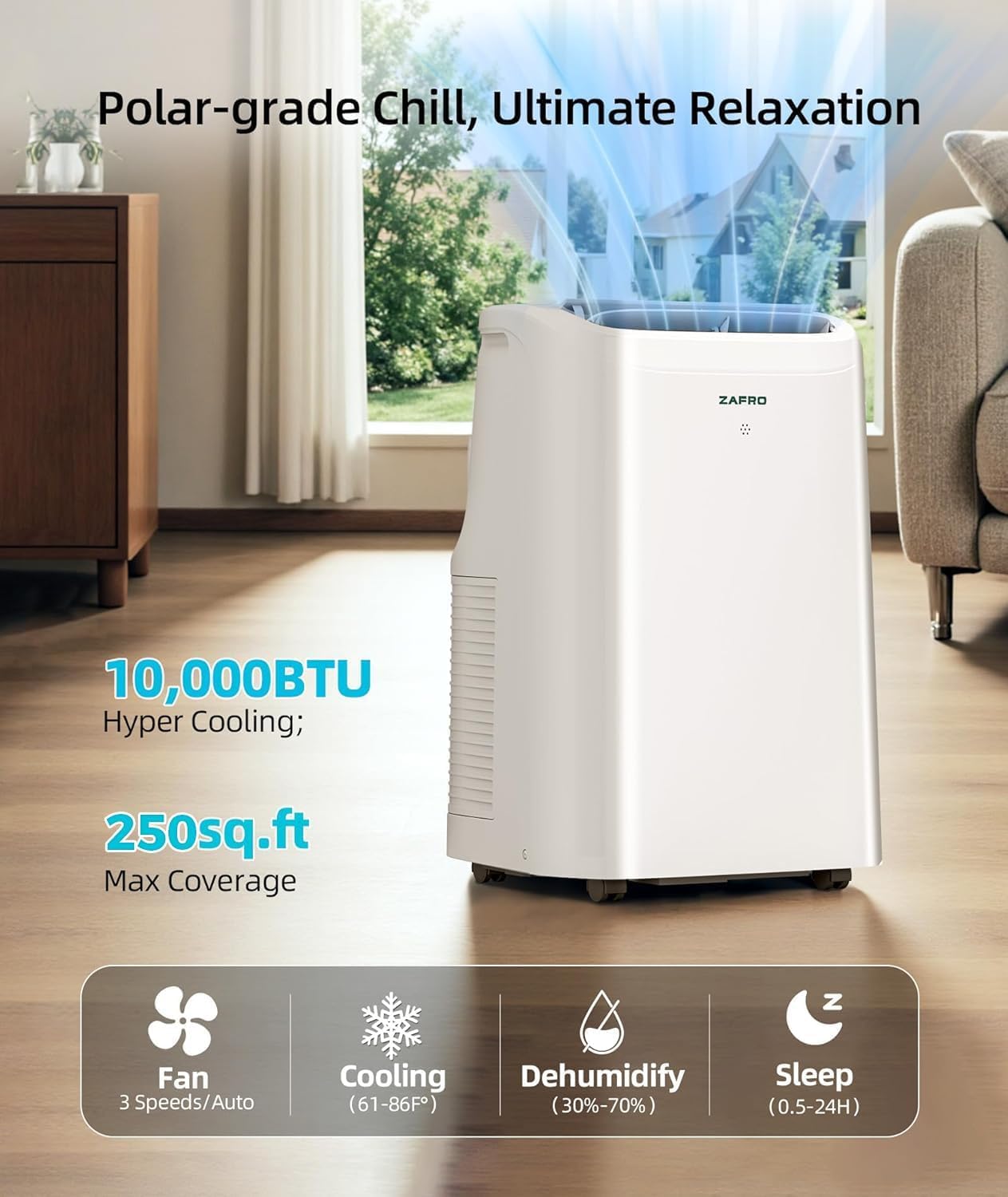

Figure 2.1: ZAFRO Portable Air Conditioner in a living room, illustrating its cooling capacity and coverage area, along with icons for Fan, Cooling, Dehumidify, and Sleep modes.

Obrázek 2.2: Přesview of the 4-in-1 functions: Cooling Mode (10000BTU), Dry Mode (50 Pints/Day), Fan Mode (Low/Mid/High/Auto), and Sleep Mode (Low Noise).

3. Instalace

The ZAFRO Portable Air Conditioner is designed for quick and easy installation. The included window kit is suitable for double/single hung windows and sliding windows with sizes ranging from 20.67 inches to 69.29 inches.

Kroky instalace:

1. Připravte okno: Open the window where you intend to install the unit.
2. Assemble the Window Sealing Kit: Adjust the window panel pieces (A, B, C, D) to fit your window opening. Secure them together.
3. Instalace okenní sady: Place the assembled window sealing kit into the window opening and close the window to secure it. Ensure a tight seal to prevent air leakage.
4. Připojení výfukové hadice: Attach one end of the exhaust hose to the air outlet on the back of the air conditioner.
5. Připojení k okenní sadě: Attach the other end of the exhaust hose to the adapter on the window sealing kit. Ensure both connections are secure.
6. Umístění jednotky: Place the air conditioner on a flat surface near the window, ensuring the exhaust hose is not kinked or bent sharply.

Figure 3.1: Visual guide for installing the window kit in both horizontal and vertical window types, detailing the adjustable panel components (A, B, C, D) and suitable window sizes from 20.47 to 69.29 inches.

4. Návod k obsluze

Your ZAFRO Portable Air Conditioner offers multiple control options for convenience: the integrated LED display panel, a remote control, and a smartphone application.

4.1 Ovládací panel

The top-mounted LED display panel provides direct access to all functions.

Obrázek 4.1: Detailní view of the control panel, showing buttons and their functions, including how to activate screen display, child lock, and change temperature units.

• Tlačítko zapnutí/vypnutí: Zapíná nebo vypíná jednotku.
• Tlačítko režimu: Cykluje mezi režimy Chlazení, Ventilátor, Odvlhčovač a Spánek.
• Tlačítko rychlosti ventilátoru: Upravuje rychlost ventilátoru (Nízká, Střední, Vysoká, Automatická).
• Tlačítko časovače: Nastavuje časovač automatického zapnutí nebo automatického vypnutí (0.5–24 hodin).
• Tlačítko spánku: Activates sleep mode for quieter operation and energy saving.
• Swing Button: Controls the oscillation of the air vents.
• Nastavení teploty (+/-): Adjusts the desired temperature (61°F to 86°F). Hold '-' and '+' for 3 seconds to change temperature unit (°F/°C).
• Reset Wi-Fi: Hold the 'M' button for 3 seconds to reset Wi-Fi.
• Dětský zámek: Hold the 'Fan Speed' and 'Mode' buttons for 3 seconds to activate/deactivate.

4.2 Dálkové ovládání

Součástí dodávky je dálkové ovládání, které umožňuje pohodlné ovládání na dálku.

Figure 4.2: Illustration of various control methods including remote, touch panel, and smartphone app, compatible with Hey Google and Alexa.

All functions available on the control panel are also accessible via the remote control. Point the remote control directly at the unit's receiver when operating.

4.3 APP Control (Wi-Fi)

Download the ZAFRO app from your smartphone's app store to control your air conditioner remotely via Wi-Fi. Follow the in-app instructions for pairing the device.

Figure 4.3: The ZAFRO mobile application interface, displaying current room conditions and offering control over settings like temperature, humidity, and timers.

Aplikace vám umožňuje:

• Zapnutí / vypnutí jednotky.
• Select operating modes.
• Upravte teplotu a rychlost ventilátoru.
• Nastavte časovače a plány.
• Sledujte teplotu a vlhkost v místnosti.

5. Údržba

Pravidelná údržba zajišťuje optimální výkon a prodlužuje životnost vaší klimatizace.

5.1 Čištění vzduchového filtru

Vzduchový filtr by se měl čistit každé dva týdny nebo častěji v závislosti na používání a kvalitě vzduchu.

1. Vypnout: Odpojte klimatizaci ze zásuvky.
2. Odebrat filtr: Locate the air filter panel (usually at the back or side) and carefully remove the filter.
3. Vyčistit filtr: Wash the filter with warm water (below 40°C / 104°F) and a mild detergent. Rinse thoroughly.
4. Suchý filtr: Allow the filter to air dry completely before re-installing. Do not expose to direct sunlight.
5. Znovu nainstalujte filtr: Place the dry filter back into the unit and close the panel.

Figure 5.1: Illustration of the washable air filter being cleaned and details of the unit's mobility features and drainage points.

5.2 Odvodnění

The unit features a self-evaporating system that typically eliminates the need for manual drainage during cooling operation in low humidity conditions. However, drainage may be required under specific circumstances:

• Vysoká vlhkost: In environments with high humidity, the unit may accumulate more condensate than can be evaporated.
• Režim odvlhčovače: When operating in Dehumidifier mode, continuous drainage is necessary.
• Long-term Cooling: For extended cooling periods, manual drainage might be needed.

Vypuštění jednotky:

1. Vypnout: Odpojte klimatizaci.
2. Pozice: Pod odtokový otvor v zadní spodní části jednotky umístěte mělkou pánev nebo nádobu.
3. Sejměte víčko: Unscrew the drainage cap and remove the rubber stopper.
4. Vypustit vodu: Allow the accumulated water to drain completely.
5. Zajistit: Once drained, replace the rubber stopper and screw the cap back on tightly.

Figure 5.2: Explanation of the self-evaporating technology, indicating when drainage is not required (short-term cooling/low humidity) and when it is (long-term cooling/dry mode/high humidity).

6. Řešení problémů

Než kontaktujete zákaznickou podporu, přečtěte si prosím následujícího průvodce řešením běžných problémů.

7. Specifikace

Technical details for the ZAFRO 10000 BTU Portable Air Conditioner.

8. Záruka a zákaznická podpora

Your ZAFRO Portable Air Conditioner comes with a 1-letá záruka výrobce od data nákupu. Tato záruka se vztahuje na vady materiálu a zpracování při běžném používání.

For warranty claims, technical assistance, or any questions regarding your product, please contact ZAFRO customer support through the retailer's platform or visit the official ZAFRO webstránky pro kontaktní informace.

Please have your model number (YAC-06CPD/PL7) and proof of purchase ready when contacting support.
