1. Úvod
This manual provides essential information for the safe operation, assembly, and maintenance of your TODIMART D5 Pro Electric Scooter. Please read this manual thoroughly before your first ride to ensure proper use and to maximize the lifespan of your scooter. Keep this manual for future reference.
2. Bezpečnostní informace
Operating an electric scooter carries inherent risks. Always prioritize safety to prevent injury or damage. Adhere to all local laws and regulations regarding electric scooter use.
- Při jízdě vždy noste helmu a vhodné ochranné pomůcky (chrániče kolen, lokty).
- Nejezděte za nepříznivých povětrnostních podmínek, jako je silný déšť, sníh nebo zledovatělé vozovky.
- Vyhněte se jízdě na kluzkém povrchu, sypkém štěrku nebo nerovném terénu vysokou rychlostí.
- Udržujte bezpečnou vzdálenost od ostatních vozidel, chodců a překážek.
- Nepřekračujte maximální nosnost 150 kg.
- Před každou jízdou se ujistěte, že obě brzdy fungují správně.
- Familiarize yourself with the scooter's controls before riding in traffic.
- The scooter has an IP55 water resistance rating, meaning it is protected against dust and low-pressure water jets. Avoid submerging the scooter or riding through deep puddles.
3. Obsah balení
Po vybalení zkontrolujte, zda jsou všechny položky přítomny a v dobrém stavu:
- TODIMART D5 Pro Electric Scooter
- Nabíječka
- Instalační nástroj
- Uživatelská příručka
4. Konec produktuview

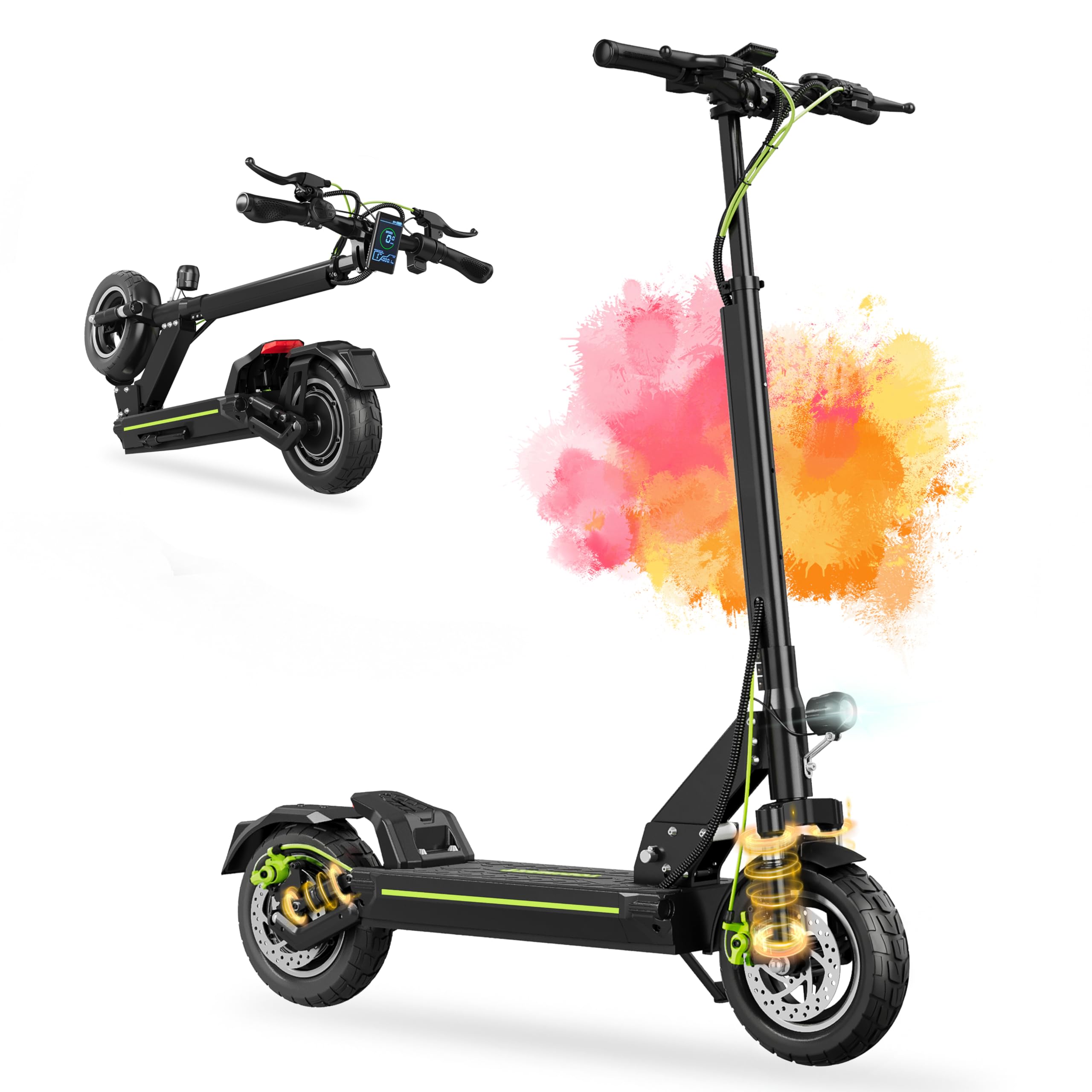

The TODIMART D5 Pro Electric Scooter features a robust design with advanced components for a reliable riding experience.
Klíčové komponenty:
- Řídítka: Equipped with ergonomic grips, brake levers, and a digital display.
- Digitální displej: Shows real-time speed, battery level, distance traveled, and allows for speed mode selection and cruise control activation.
- Motor: 500W brushless motor (800W peak power) for efficient propulsion.
- Baterie: High-capacity 48V 13Ah lithium-ion battery.
- kola: 10-inch pneumatic all-terrain tires for various surfaces.
- Suspenze: Dual front and rear shock absorbers for a comfortable ride.
- Brzdový systém: Dual electronic and mechanical brakes for enhanced safety.
- Osvětlení: Powerful front LED headlight, rear flashing light, and left/right turn signals.
- Skládací mechanismus: Two-step, three-second folding system for portability.
5. Nastavení
5.1 Rozložení koloběžky
- Umístěte skútr na rovnou plochu.
- Uvolněte skládací západku umístěnou poblíž základny představce řídítek.
- Opatrně zvedejte představec řídítek, dokud se nezajistí ve svislé poloze. Ujistěte se, že je zajišťovací mechanismus zcela zajištěn.
- Nastavte si výšku řídítek dle potřeby povolením rychloupínacího zámkuamp, vysunutím nebo zasunutím dříku a následným bezpečným utažením uzávěruamp.
5.2 Počáteční nabíjení
Before first use, fully charge the scooter's battery. The charging port is typically located on the side of the deck. Connect the charger to the scooter and then to a power outlet. The indicator light on the charger will change (e.g., from red to green) when charging is complete. A full charge takes approximately 7 hours.
5.3 Kontroly před jízdou
Před každou jízdou proveďte následující kontroly:
- Ensure tires are properly inflated (refer to tire sidewall for recommended pressure).
- Verify that the brakes are responsive and engage effectively.
- Check that all lights (headlight, taillight, turn signals) are working.
- Confirm that the folding mechanism is securely locked.
- Inspect for any loose parts or unusual noises.
6. Návod k obsluze
6.1 Zapnutí/vypnutí
Stiskněte a podržte tlačítko napájení na digitálním displeji pro zapnutí nebo vypnutí koloběžky.
6.2 Digitální displej a ovládací prvky
The intelligent LED display provides crucial riding information:
- Rychlost: Real-time speed indication.
- Úroveň baterie: Aktuální stav nabití baterie.
- Počet najetých kilometrů: Celková ujetá vzdálenost.
- Rychlostní režimy: Cycle through 3 speed modes using the control buttons.
- tempomat: Activate for a consistent speed without holding the throttle.
- Jas displeje: Adjustable via the control panel.
- Čas automatického vypnutí: Configurable setting.
6.3 Jízda
- Položte jednu nohu na desku a druhou nohou se odrazte, abyste získali počáteční hybnost.
- Once moving, gently press the throttle to engage the motor.
- Use the control buttons to select your desired speed mode. The maximum speed is limited to 25 km/h in compliance with regulations.
- To brake, gently squeeze the brake levers. The scooter features both electronic and mechanical brakes for effective stopping.
- Activate the front headlight, rear light, and turn signals as needed for visibility, especially at night or in low-light conditions.
7. Údržba
7.1 Péče o baterii
- Pravidelně nabíjejte baterii, i když koloběžka není delší dobu používána (alespoň jednou za 30 dní).
- Před nabíjením se vyhněte úplnému vybití baterie.
- Skladujte koloběžku na chladném a suchém místě mimo dosah přímého slunečního záření a extrémních teplot.
7.2 Tlak v pneumatikách
Regularly check and maintain the recommended tire pressure for optimal performance and safety. Under-inflated tires can affect range and handling.
7.3 Seřízení brzd
If the brakes feel loose or too tight, they may require adjustment. Consult a qualified technician or refer to online resources for specific adjustment procedures. Ensure both electronic and mechanical brakes are properly calibrated.
7.4 Čištění
Vyčistěte skútr pomocí reklamyamp hadříkem. Nepoužívejte vysokotlaké vodní paprsky ani korozivní čisticí prostředky. Před čištěním se ujistěte, že je kryt nabíjecího portu bezpečně uzavřen.
7.5 Obecná kontrola
Periodically check all screws, bolts, and connections to ensure they are tight. Inspect the frame for any signs of damage or cracks.
8. Řešení problémů
If you encounter issues with your TODIMART D5 Pro Electric Scooter, refer to the following common problems and solutions:
| Problém | Možná příčina | Řešení |
|---|---|---|
| Koloběžka se nezapne | Low battery; loose battery connection; power button malfunction | Charge the battery; check battery connections; contact support if button is faulty. |
| Snížený dojezd nebo výkon | Podhuštěné pneumatiky; nízký stav nabití baterie; častá jízda do kopce; těžký náklad | Inflate tires to recommended pressure; fully charge battery; adjust riding style. |
| Brakes feel weak or make noise | Brake pads worn; misaligned brake discs; cable tension incorrect | Inspect brake pads and discs; adjust brake cable tension; seek professional assistance if needed. |
| Neobvyklé zvuky během provozu | Loose components; motor issue; suspension issue | Check all fasteners; inspect motor area; lubricate suspension points if applicable; contact support. |
For issues not listed here or if problems persist, please contact TODIMART customer support.
9. Specifikace
| Funkce | Specifikace |
|---|---|
| Značka | TODIMART |
| Název modelu | D5 Pro |
| Výkon motoru | 500W (špičkový 800W) |
| Baterie | Lithium-ion 48V 13Ah |
| Max Range | 50–55 kilometrů |
| Maximální rychlost | 25 km/h (Adjustable) |
| Maximální zatížení | 150 kg |
| Doba nabíjení | 7 hodin |
| Velikost kola | 10 palců (pneumatické) |
| Typ odpružení | Dvojitý (přední a zadní) |
| Typ brzdy | Electronic + Mechanical (Front and Rear) |
| Voděodolnost | IP55 |
| Hmotnost položky | 21.2 kg |
| Rozměry (D x Š x V) | 116L x 63W x 127H centimetrů |
| Materiál rámu | Hliník |
| Typ řídítek | Nastavitelný |
| Doporučené použití | Dojíždění |
10. Záruka a podpora
10.1 Informace o záruce
The TODIMART D5 Pro Electric Scooter comes with a 1letá omezená záruka od data nákupu. Tato záruka se vztahuje na výrobní vady vzniklé běžným používáním. Pro případné reklamace si prosím uschovejte doklad o koupi.
10.2 Dostupnost náhradních dílů
Spare parts for the TODIMART D5 Pro Electric Scooter are available for up to 5 roky from the date of purchase, ensuring long-term usability and maintenance.
10.3 Zákaznická podpora
For technical assistance, warranty claims, or inquiries regarding spare parts, please contact TODIMART customer support through the retailer where you purchased the product or visit the official TODIMART webstránky pro kontaktní údaje.
