Harbr Breeze Sunport 52-inch Ceiling Fan User Manual

1. Úvod

This manual provides instructions for the safe installation, operation, and maintenance of your Harbr Breeze Sunport 52-inch Ceiling Fan. Please read this manual thoroughly before attempting to assemble, install, operate, or troubleshoot this product. Keep these instructions for future reference.

The Harbr Breeze Sunport is a 52-inch damp-rated ceiling fan designed for both indoor and covered outdoor locations. It features a matte black finish, reversible blades, an integrated LED light kit with color-changing and dimming capabilities, and Easy2Hang installation features.

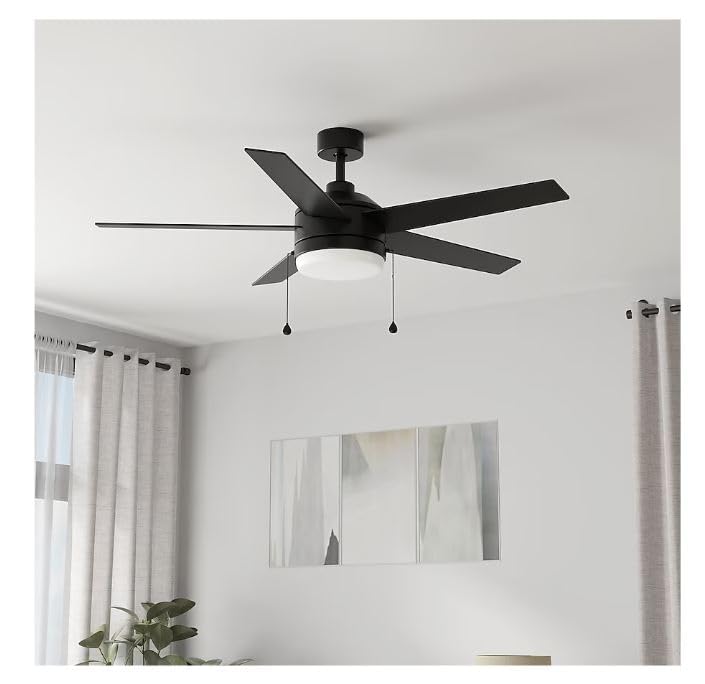

Figure 1: Harbr Breeze Sunport 52-inch Ceiling Fan overview.

2. Bezpečnostní informace

VAROVÁNÍ: Abyste snížili riziko požáru, úrazu elektrickým proudem nebo zranění osob, vždy dodržujte tato základní bezpečnostní opatření:

• Před instalací ventilátoru si přečtěte všechny pokyny.
• Ujistěte se, že místo instalace je vhodné pro stropní ventilátor a že unese jeho hmotnost.
• Veškeré zapojení musí být v souladu s národními a místními elektrotechnickými předpisy.
• Turn off power at the circuit breaker before beginning installation or maintenance.
• Neprovozujte ventilátor s poškozenou kabeláží nebo součástmi.
• Vyvarujte se umístění předmětů do dráhy lopatek ventilátoru.

3. Obsah balení

Verify that all components are present before beginning installation. If any parts are missing or damaged, do not proceed with installation and contact customer support.

• Montáž skříně motoru
• Čepele ventilátoru (5)
• Držáky čepelí
• Montážní konzola
• Spouštěcí tyč (6 palců)
• Baldachýn
• Light Kit Assembly with Integrated LED
• Světlý odstín
• Hardware Pack (screws, washers, wire connectors)
• Tažné řetězy (2)

4. Nastavení a instalace

The Harbr Breeze Sunport fan features Easy2Hang installation to simplify the process. It supports dual mount installation for flat or angled ceilings.

4.1 Příprava na instalaci

1. Vypněte napájení hlavním jističem.
2. Ensure the outlet box is securely attached to the building structure and can support the fan's weight.

4.2 Montáž ventilátoru

The Easy2Hang features include a slide-on mounting bracket and easy mount magnetic canopy.

1. Připevněte montážní držák k výstupní krabici pomocí dodaných šroubů.
2. Assemble the downrod to the motor housing.
3. Zavěste sestavu motoru ventilátoru na montážní držák.

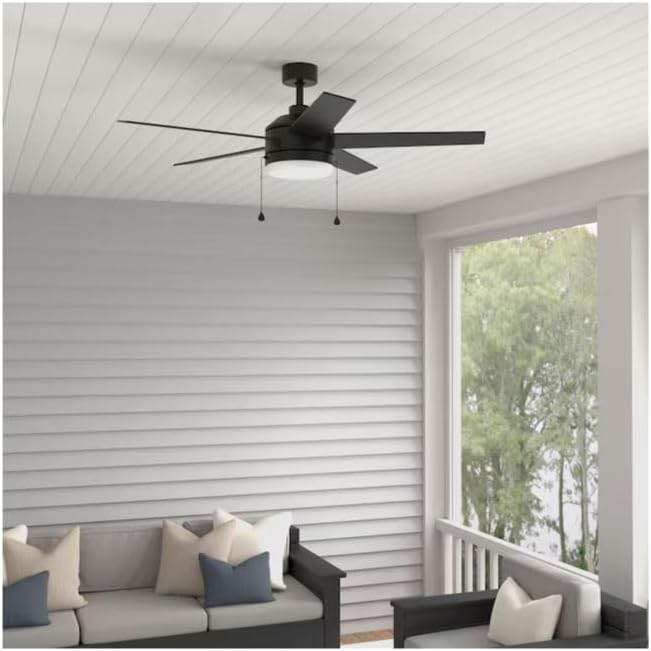

Figure 2: Fan installed in a covered outdoor setting.

4.3 Zapojení kabeláže

Use the easy wire connectors for secure electrical connections.

1. Connect the fan's wires to the household wiring according to the wiring diagram (refer to the separate wiring diagram sheet if provided).
2. Všechny spoje zajistěte drátovými konektory.
3. Tuck connections neatly into the outlet box.

4.4 Montáž čepelí a sady osvětlení

1. Attach the five fan blades to the motor housing using the blade brackets and screws. Ensure they are securely fastened.
2. Connect the integrated LED light kit wiring to the fan's light kit wiring.
3. Attach the light kit assembly to the fan motor housing.
4. Twist on the light shade to secure it to the light kit.

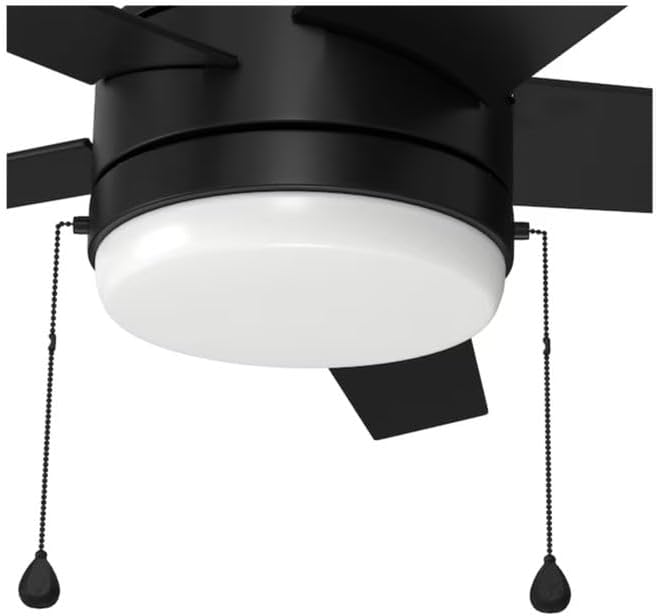

Figure 3: Integrated LED light kit and pull chains.

5. Návod k obsluze

The Harbr Breeze Sunport fan is controlled by two pull chains.

5.1 Ovládání rychlosti ventilátoru

One pull chain controls the fan speed. Pull the chain to cycle through the available speeds (High, Medium, Low, Off).

• First Pull: Vysoká rychlost
• Second Pull: Střední rychlost
• Third Pull: Nízká rychlost
• Fourth Pull: Vypnuto

5.2 Light Control and Dimming

The second pull chain controls the integrated LED light kit. It offers on/off functionality and dimming.

• Single Pull: Turns the light On or Off.
• Pull and Hold: To dim the light, pull down and hold the light pull chain. Release when the desired brightness is achieved.

5.3 Color Temperature Adjustment (CCT)

The integrated LED light offers five color temperature options (2700K, 3000K, 4000K, 5000K, 6500K).

• To change the color temperature, pull the light pull chain rapidly twice.
• Repeat this action until the desired color temperature is displayed. The light will cycle through the five options.

5.4 oboustranných čepelí

The fan features reversible blades, allowing you to change their appearance to match your room's style. To reverse the blades, ensure the fan is off and stationary, then manually flip each blade to its desired side.

6. Údržba

Pravidelná údržba zajišťuje optimální výkon a prodlužuje životnost vašeho stropního ventilátoru.

• Čištění: Ventilátor pravidelně čistěte měkkým hadříkemamp hadříkem. Nepoužívejte abrazivní čisticí prostředky ani rozpouštědla. Před čištěním se ujistěte, že je přístroj vypnutý.
• Těsnost čepele: Pravidelně kontrolujte utažení šroubů nožů. Uvolněné nože mohou způsobovat chvění a hluk.
• Světelná sada: The integrated LED light kit does not require bulb replacement. If the light malfunctions, refer to the troubleshooting section.

7. Řešení problémů

8. Specifikace

• Název modelu: FLA52MBK5L
• Číslo modelu položky: 6009624
• Značka: Obecný
• Průměr ventilátoru: 52 palců
• Počet čepelí: 5
• Dokončit: Matná černá
• Typ světla: Integrovaná LED
• LED Wattage: 20W (stmívatelné)
• Možnosti teploty barev: 2700K, 3000K, 4000K, 5000K, 6500K
• Typ ovládání: Vytáhněte řetěz
• Typ montáže: Dual Mount (Downrod included)
• Hodnocení místa: Damp Rated (Indoor and Covered Outdoor)
• Doporučená velikost pokoje: Až 400 čtverečních stop
• Průtok vzduchu (CFM): 4211 (on high speed)
• Rozměry produktu: 52"H x 52"Š x 15.5"V
• Hmotnost položky: 20 libry

9. Záruka a podpora

For warranty information or technical support, please refer to the documentation included with your purchase or contact the retailer where the product was acquired. Keep your proof of purchase for warranty claims.
