1. Úvod
Tato příručka obsahuje podrobné pokyny k instalaci, provozu a údržbě hybridních LED světlometů Morimoto XB Evo. Tyto světlomety jsou navrženy tak, aby vylepšily světelný výkon a estetiku vašeho vozu Toyota 4Runner (2014-2024) díky pokročilým Bi-LED projektorům, jasným denním svícení (DRL) a oranžovým LED směrovým světlům. Před zahájením instalace nebo provozu si pečlivě přečtěte tuto příručku, abyste zajistili správnou funkci a bezpečnost.
Obrázek 1.1: Toyota 4Runner vybavená hybridními LED světlomety Morimoto XB Evo.
2. Bezpečnostní informace
Během instalace a provozu vždy upřednostňujte bezpečnost. Nedodržení těchto pokynů může vést ke zranění, poškození produktu nebo vozidla.
- Před zahájením jakýchkoli elektrických prací odpojte baterii vozidla, abyste předešli úrazu elektrickým proudem nebo zkratu.
- Používejte vhodné osobní ochranné prostředky, včetně ochranných brýlí a rukavic.
- Ujistěte se, že je vozidlo zaparkované na rovném povrchu se zataženou parkovací brzdou.
- Před prací nechte motor vozidla a všechny horké součásti vychladnout.
- Pokud si nejste jisti některým krokem instalace, poraďte se s kvalifikovaným automechanikem.
- Neupravujte sestavy světlometů ani kabelové svazky, mohlo by dojít ke zrušení záruky a ohrožení bezpečnosti.
3. Obsah balení
Před zahájením instalace ověřte, zda jsou všechny komponenty přítomny a nepoškozené. Balení by mělo obsahovat následující položky:
- Dvojice hybridních LED světlometů Morimoto XB Evo (levý a pravý)
- Kabelové svazky typu Plug and Play (specifické pro originální typ světlometu vozidla)
- Kabelový svazek denních světel
- Prodloužení kabelového svazku denních světel
- Pojistka kohoutek
- OE LED kabely (pokud jsou k dispozici)
- OE halogenové kabelové svazky (pokud jsou k dispozici)
- Rezistory (pokud existují)
- Krytky konektorů 9005 (pokud jsou k dispozici)

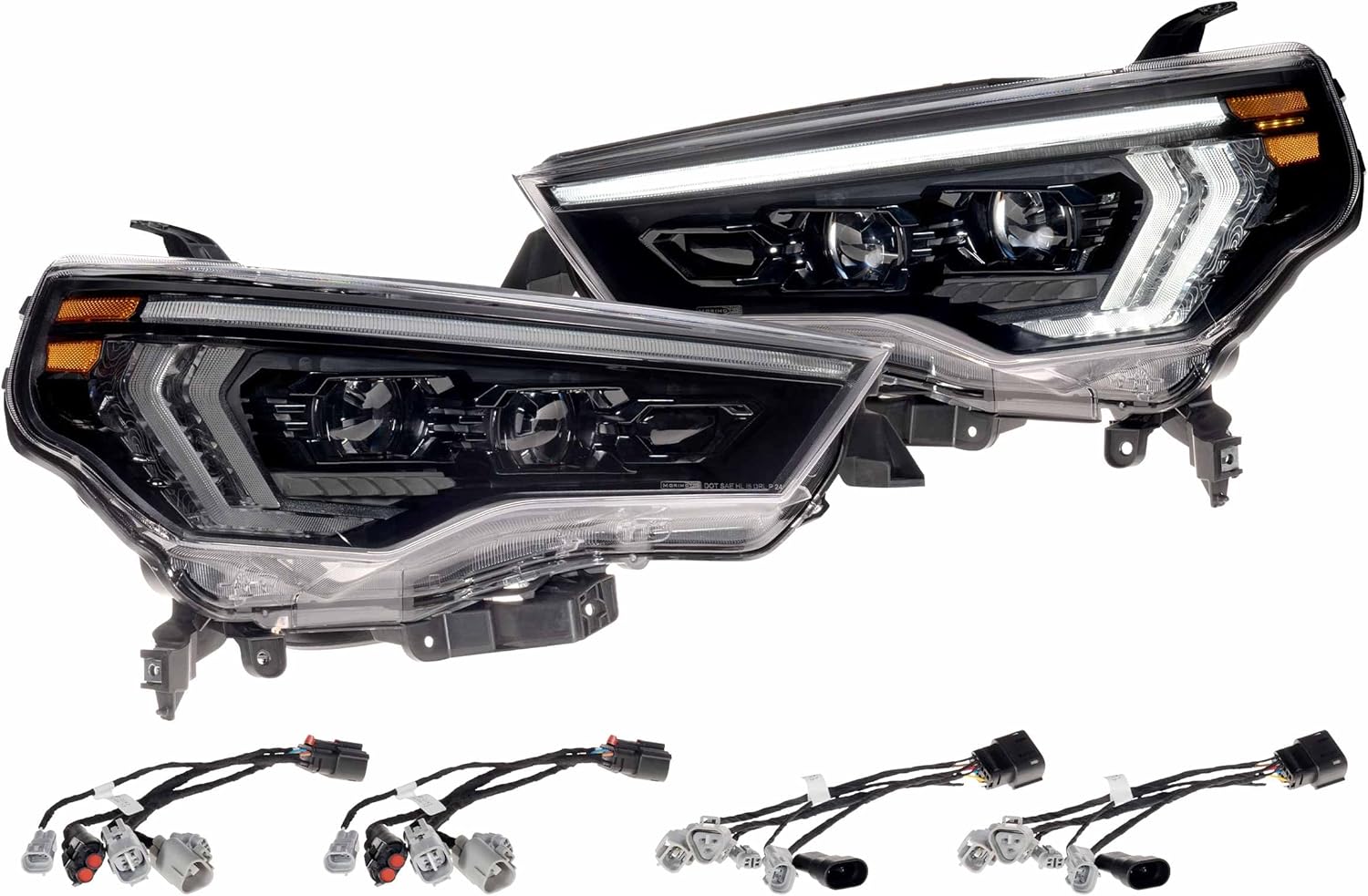

Obrázek 3.1: Hybridní LED světlomety Morimoto XB Evo a přiložené kabelové komponenty.
Obrázek 3.2: Detailní view různých kabelových svazků a příslušenství.
4. Nastavení a instalace
4.1. Požadované nástroje
- Socket Wrench Set
- Nástroje pro odstranění panelu
- Šroubováky (Phillips a Flathead)
- Odizolovací/krimpovací kleště na dráty (pokud je potřeba zapojení na míru, obvykle se však používají metodou plug-and-play)
- Multimetr (pro testování připojení)
- Stahovací pásky nebo spony na kabely
4.2. Kroky před instalací
- Zaparkujte vozidlo na rovném a stabilním povrchu a zatáhněte parkovací brzdu.
- Vypněte motor a vyjměte klíč ze zapalování.
- Odpojte záporný pól baterie vozidla.
- Nechte motorový prostor zcela vychladnout.
4.3. Demontáž světlometů
- Opatrně odstraňte všechny plastové spony, šrouby nebo vruty, které upevňují kryt předního nárazníku.
- Opatrně stáhněte kryt nárazníku z vozidla, abyste se dostali k upevňovacím šroubům světlometů. Nárazník nemusí být nutné zcela demontovat, stačí jej dostatečně povolit.
- Vyhledejte a odstraňte šrouby, které upevňují sestavu světlometu z výroby. Šrouby se obvykle nacházejí nahoře, na boku a někdy i pod světlometem.
- Opatrně vytáhněte sestavu světlometu z výroby dopředu a odpojte všechny elektrické konektory od zadní části krytu.
- Opakujte postup pro druhou stranu.
4.4. Připojení vodičů
Světlomety Morimoto XB Evo Hybrid mají plug-and-play konstrukci. Konkrétní použité kabelové svazky budou záviset na tom, zda byl váš 4Runner původně vybaven LED nebo halogenovými světlomety.
- Identifikujte typ původního světlometu: Zjistěte, zda měl váš vůz původně LED nebo halogenové světlomety. Vyberte odpovídající kabelový svazek Morimoto (originální kabelové svazky LED nebo originální kabelové svazky halogenových světlometů).
- Připojení kabelového svazku hlavních světlometů: Připojte příslušný kabelový svazek hlavních světlometů Morimoto k továrnímu konektoru světlometu vozidla.
- Připojení kabelového svazku denních světel: Připojte kabelový svazek pro denní svícení (DRL) k určenému portu na nové sestavě světlometu. V případě potřeby použijte prodlužovací kabelový svazek pro denní svícení pro správné vedení kabelu.
- Instalace pojistkového odbočovače: Nainstalujte dodaný pojistkový kolík do příslušného slotu pro pojistku v pojistkové skříňce vozidla (umístění pojistky příslušenství naleznete v návodu k obsluze vozidla). Připojte kabelový svazek denních světel k pojistkovému kolíku. Tím se zajistí napájení pro denní svícení.
- Instalace rezistoru (pokud je to relevantní): Pokud vaše vozidlo vyžaduje rezistory, které zabraňují hyperblikání nebo varování před nefunkční žárovkou (běžné u některých přestaveb z halogenových na LED žárovky), bezpečně je namontujte na kovový povrch mimo plastové součásti, protože mohou generovat teplo. Připojte je podle přiloženého návodu k rezistorům.
- Krytky konektorů 9005 (pokud jsou k dispozici): Použijte tyto krytky k utěsnění všech nepoužívaných konektorů.
- Ujistěte se, že všechna připojení jsou bezpečná a správně usazená.
4.5. Montáž světlometů
- Opatrně zasuňte novou sestavu hybridního LED světlometu Morimoto XB Evo do otvoru. Ujistěte se, že jsou veškeré kabely zastrčené a neskřípnuté.
- Zarovnejte montážní body a upevněte sestavu světlometu pomocí dříve demontovaných šroubů z výroby. Nepřetahujte.
- Opakujte pro druhý světlomet.
- Nasaďte zpět kryt předního nárazníku a ujistěte se, že jsou všechny svorky, šrouby a vruty bezpečně utaženy.
4.6. Kontroly po instalaci
- Znovu připojte záporný pól baterie vozidla.
- Zapněte zapalování vozidla a vyzkoušejte všechny funkce osvětlení: denní svícení, potkávací světla, dálková světla a směrová světla.
- Ověřte, zda na palubní desce nesvítí žádné výstražné kontrolky související se světlomety.
- Proveďte seřízení světlometů. To je zásadní pro správné rozložení světla a pro zabránění oslňování protijedoucích vozidel. Správný postup seřízení světlometů naleznete v servisní příručce k vozidlu nebo se obraťte na odborníka.
5. Návod k obsluze
Vaše hybridní LED světlomety Morimoto XB Evo jsou navrženy tak, aby se bezproblémově integrovaly se stávajícími ovládacími prvky osvětlení vašeho vozidla.
5.1. Denní svícení (DRL)
Integrovaná bílá LED denní svícení se automaticky rozsvítí, když je vozidlo v chodu a světlomety jsou vypnuté, nebo podle nastavení denních svícení vašeho vozidla. Tato světla poskytují lepší viditelnost během denního světla.
Obrázek 5.1: Světlomety s aktivními denními světly.
5.2. Potkávací světla
Aktivujte potkávací světla pomocí standardního spínače světlometů vašeho vozidla. Bi-LED projektory poskytnou široký a jasný světelný rozptyl pro běžnou jízdu v noci, který splňuje normy DOT.
5.3. Dálková světla
Zapněte dálková světla pomocí standardního ovladače dálkových světel vašeho vozidla. Projektory Bi-LED se přepnou na zaostřenější a intenzivnější paprsek, aby osvětlily dále po silnici.
5.4. Směrová světla
Žluté LED směrové světlo se aktivuje s efektem slábnutí, když je zařazena páčka směrových světel vašeho vozidla. Ujistěte se, že blikají správnou frekvencí.

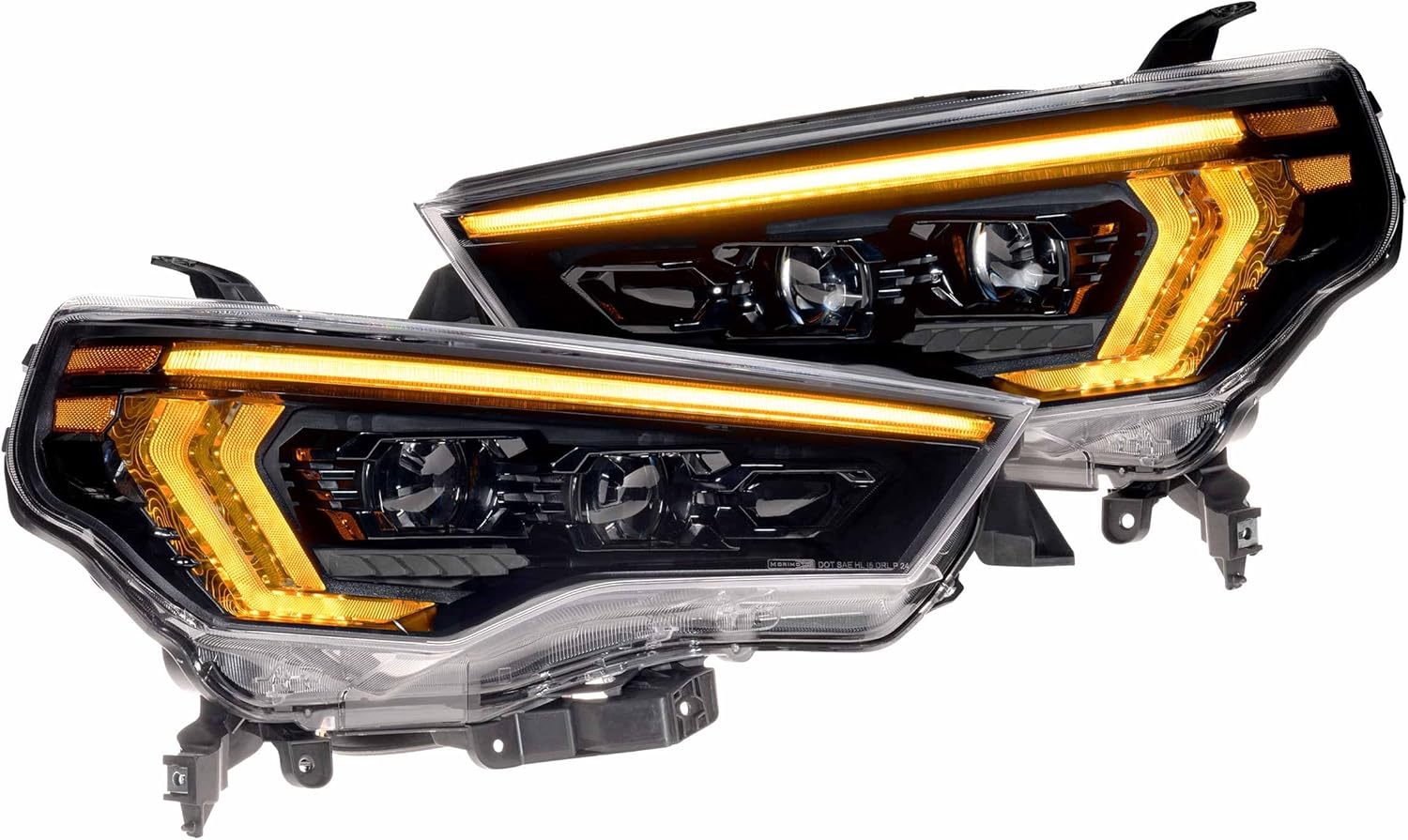

Obrázek 5.2: Světlomety s aktivními oranžovými směrovými světly.
6. Údržba
Správná údržba zajišťuje dlouhou životnost a optimální výkon vašich hybridních LED světlometů Morimoto XB Evo.
6.1. Čištění
- Pravidelně čistěte čočky světlometů měkkým hadříkem a jemným automobilovým mýdlem nebo čističem skla.
- Vyhněte se abrazivním čisticím prostředkům nebo agresivním chemikáliím, protože by mohly poškodit materiál polykarbonátové čočky.
- Důkladně opláchněte vodou, abyste odstranili zbytky mýdla.
6.2. Inspekce
- Pravidelně kontrolujte sestavy světlometů, zda nevykazují známky poškození, prasklin nebo vniknutí vlhkosti.
- Zkontrolujte všechna kabelová spojení, abyste se ujistili, že jsou bezpečná a bez koroze.
- Ověřte, zda všechny funkce osvětlení (denní svícení, potkávací světla, dálková světla, směrová světla) fungují správně.
7. Řešení problémů
Tato část se zabývá běžnými problémy, se kterými se můžete setkat u světlometů.
| Problém | Možná příčina | Řešení |
|---|---|---|
| Světlomety se nezapínají | Uvolněné zapojení kabeláže, spálená pojistka, nesprávný výběr kabelového svazku | Zkontrolujte všechna zapojení, pojistky vozidla a ujistěte se, že je použit správný originální kabelový svazek. |
| Denní svícení (DRL) nefunguje | Pojistkový kohout není správně nainstalován, odpojený kabelový svazek denních svítidel, spálená pojistka | Zkontrolujte připojení pojistkového kohoutku a pojistky, zkontrolujte připojení kabelového svazku denních svítidel. |
| Hyperblikající směrová světla | Nenainstalované nebo vadné rezistory, nekompatibilita relé blikačů vozidla | Ujistěte se, že jsou rezistory správně nainstalovány a funkční. Pokud problém přetrvává, obraťte se na technika. |
| Vlhkost uvnitř světlometu | Nesprávné utěsnění, kondenzace (dočasná) | Malé množství kondenzace je normální a mělo by se rozptýlit. Pokud se objevují přetrvávající nebo velké kapky vody, zkontrolujte těsnění a kontaktujte podporu. |
8. Specifikace
| Funkce | Detail |
|---|---|
| Model | XB Evo Hybrid (LF2-531Y) |
| Aplikace | Toyota 4Runner (2014-2024) |
| Světelný zdroj | Automobilové LED diody originální kvality (Japonsko) |
| Typ projektoru | Bi-LED |
| Barva denního svícení | Bílá LED |
| Barva směrových světel | Jantarová LED s efektem zeslabování |
| Materiál čočky | Polykarbonát |
| Barva čočky | Jasný |
| Speciální funkce | Prachotěsný, Voděodolný |
| Dodržování | V souladu s DOT (USA) |
| Hmotnost položky | 19 liber (pár) |
| Rozměry balení | 32 x 26 x 11.5 palce |
| UPC | 840203374948 |
9. Záruka a podpora
Společnost Morimoto ručí za kvalitu hybridních LED světlometů XB Evo špičkovým řešením. pětiletá zárukaTato záruka se vztahuje na výrobní vady a zajišťuje, že výrobek bude při běžném používání fungovat dle zamýšleného určení.
V případě reklamace, technické pomoci nebo jakýchkoli dotazů týkajících se vašeho produktu Morimoto se prosím obraťte na zákaznickou podporu Morimoto prostřednictvím jejich oficiálních webwebu nebo autorizovaných prodejců. Při kontaktování podpory si prosím připravte informace o nákupu a číslo modelu produktu (LF2-531Y).
