1. Úvod
The JIGUUN 1500W Pure Sine Wave Inverter is designed to convert 12V DC power from batteries into high-quality 230V AC power, suitable for a wide range of electronic equipment and household appliances. With a continuous output of 1500W and a peak power of 3000W, this inverter features advanced pure sine wave technology for stable and efficient operation. It also includes an integrated 30A charger, mains priority circuit, and UPS (Uninterruptible Power Supply) function to ensure continuous power supply during outages. A wireless remote control and an intelligent LCD display provide convenient monitoring and control.
Image 1.1: JIGUUN 1500W Pure Sine Wave Inverter in an outdoor setting.
2. Bezpečnostní pokyny
Před instalací nebo provozem měniče si prosím přečtěte a pochopte všechny bezpečnostní pokyny. Nedodržení těchto pokynů může vést k úrazu elektrickým proudem, požáru nebo vážnému zranění.
- Větrání: Ensure the inverter is installed in a well-ventilated area to prevent overheating. Do not block ventilation openings.
- Prostředí: Avoid exposure to water, moisture, direct sunlight, heat sources, or flammable materials. Operate the inverter in a dry, cool environment.
- Elektrické připojení: All wiring must comply with local electrical codes and regulations. Use appropriate gauge cables for DC and AC connections. Ensure all connections are tight and secure to prevent loose contacts and overheating.
- Základy: The inverter must be properly grounded. Connect the ground terminal to an appropriate earth ground.
- Bezpečnost baterie: Pracujte s bateriemi v dobře větraném prostoru. Používejte ochranné brýle a rukavice. Zabraňte zkratování pólů baterie.
- Údržba: Disconnect all power sources before performing any maintenance or cleaning. Do not attempt to open or service the inverter yourself; refer to qualified service personnel.
- Děti: Keep the inverter and its components out of reach of children.
Image 2.1: Inverter protection features.
3. Vlastnosti produktu
The JIGUUN 1500W Pure Sine Wave Inverter offers a range of advanced features for reliable power conversion and management:
- Výstup čisté sinusové vlny: Converts 12V DC to 230V AC with a pure sine wave, ensuring compatibility with sensitive electronics and reducing harmonic distortion. Continuous output of 1500W, with a peak power of 3000W.
- Integrated 30A Charger: Features an advanced Power Factor Correction (PFC) charging function with a maximum charging current of 30A, providing efficient battery charging.
- Mains Priority & UPS Function: Automatically switches to inverter power within 20 milliseconds during a power outage, ensuring an uninterrupted power supply for connected devices. Prioritizes mains power when available.
- Bezdrátové dálkové ovládání: Allows convenient control of the inverter from a distance, enhancing usability in various setups.
- Inteligentní LCD displej: Poskytuje monitorování vstupní/výstupní hlasitosti v reálném časetage, input/output frequency, load voltage, operating time, and error messages.
- Více ochranných mechanismů: Built-in safeguards against overload, overvoltage, podpaltage, overheating, and short circuits to protect both the inverter and connected devices.
- Všestranný výstup: Equipped with two EU standard AC outlets and a 2.4A USB charging port for various power needs.
Image 3.1: Key features including intelligent chip and battery compatibility.
Image 3.2: Smart charging process diagram.
4. Obsah balení
Po vybalení se prosím ujistěte, že balení obsahuje všechny níže uvedené položky:
- 1 × JIGUUN 1500W Pure Sine Wave Inverter (12V to 230V)
- 1 × Uživatelská příručka
- 1 × Battery Cable Set (1 red, 1 black)
- 1 × Bezdrátové dálkové ovládání
- 1 × Earth Ground Cable
- 2 × Protective Covers
- 4 × Fuses

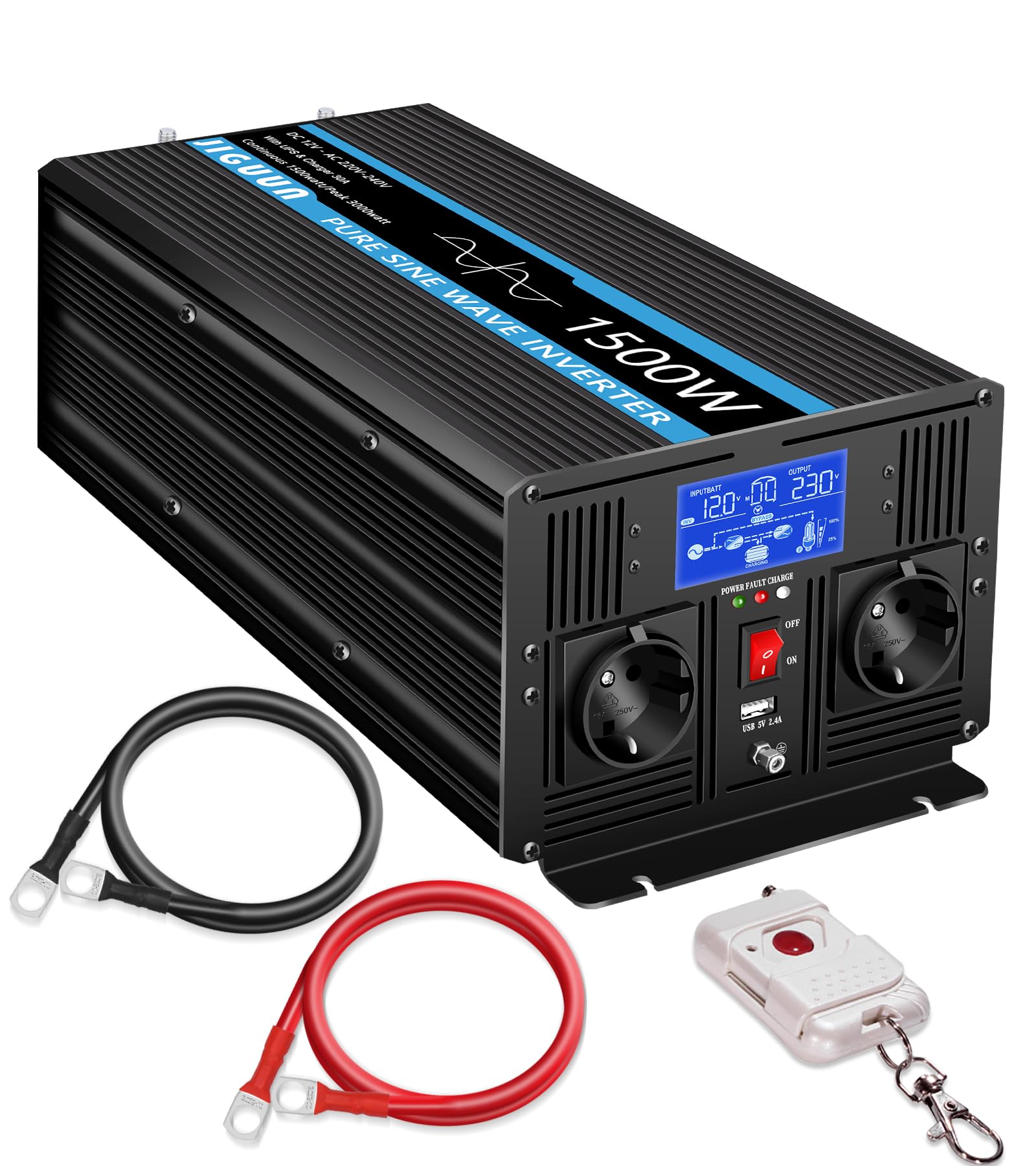

Image 4.1: What's in the Box.
5. Konec produktuview
Familiarize yourself with the various parts and connections of your JIGUUN 1500W Inverter.
Image 5.1: Front and Rear Panel Overview.
Součásti předního panelu:
- LCD displej: Shows operational status and error codes.
- Indikátor napájení: LED kontrolka indikující stav napájení.
- Přepínač ON/OFF: Hlavní vypínač pro měnič.
- AC zásuvky (x2): Standard EU sockets for connecting AC appliances.
- USB port: 2.4A USB output for charging devices.
- Zemní připojení: Terminal for connecting the earth ground cable.
Komponenty zadního panelu:
- Záporný DC terminál: Připojuje se k zápornému pólu baterie.
- Kladný stejnosměrný svorkovnice: Připojuje se ke kladnému pólu baterie.
- AC vstup: For connecting to mains power when using the charger and UPS functions.
- Input AC Fuse: Protection for the AC input circuit.
- Cooling Fans (x2): Automaticky se aktivuje pro odvod tepla během provozu.
6. Nastavení a instalace
Follow these steps for proper installation of your inverter:
- Montáž: Choose a dry, cool, and well-ventilated location for mounting the inverter. Ensure there is sufficient space around the unit for airflow.
- Připojení baterie:
- Připojte červený kabel baterie k kladný (+) DC terminal on the inverter and the positive terminal of your 12V battery.
- Připojte černý kabel baterie k záporný (-) DC terminal on the inverter and the negative terminal of your 12V battery.
- Ujistěte se, že jsou připojení pevná a bezpečná. Nesprávná polarita poškodí měnič.
- Základy: Connect the included earth ground cable from the inverter's ground terminal to a reliable earth ground point.
- AC Input Connection (Optional, for Charger/UPS): If using the integrated charger and UPS function, connect the inverter's AC input port to a standard 230V AC mains power outlet using a suitable power cord.
- Připojení střídavého proudu: Plug your 230V AC appliances into the AC outlets on the front panel of the inverter. Do not exceed the inverter's continuous power rating of 1500W.
Image 6.1: Inverter connection example.
7. Návod k obsluze
7.1 Zapnutí/vypnutí
- Zapnutí: Ensure all connections are secure. Press the ON/OFF switch on the front panel. The LCD display will illuminate, and the inverter will begin operating.
- Vypnutí: Disconnect all AC loads. Press the ON/OFF switch. The LCD display will turn off.
7.2 Používání bezdrátového dálkového ovladače
The wireless remote control allows you to power the inverter on or off from a convenient distance.
- Press the power button on the remote control to toggle the inverter's power state.
- Ensure the remote control has fresh batteries and is within range of the inverter.
Image 7.1: Wireless remote control in use.
7.3 Informace na LCD displeji
The intelligent LCD display provides critical operational data:
- Vstupní objemtage: Zobrazuje hlasitost stejnosměrného proudutage z baterie.
- Výstupní objemtage: Zobrazuje výstupní hlasitost střídavého proudutage (např. 230 V).
- Vstupní frekvence: Relevant when AC input is connected.
- Výstupní frekvence: Displays the AC output frequency (e.g., 50Hz).
- Zatížení Voltage: Indicates the current load on the inverter.
- Průběh: Shows how long the inverter has been operating.
- Chybová zpráva: Displays specific error codes if a fault occurs.
Image 7.2: Intelligent LCD display.
7.4 UPS and Mains Priority Function
When the inverter is connected to both a battery and an AC mains input, it operates in mains priority mode. It will use mains power to supply loads and charge the battery. If mains power fails, the inverter will automatically switch to battery power within 20 milliseconds, providing an uninterrupted power supply to connected devices.
Image 7.3: Uninterrupted power supply in action.
8. Údržba
Pravidelná údržba zajišťuje optimální výkon a dlouhou životnost vašeho střídače:
- Čištění: Pravidelně čistěte vnější povrch střídače suchým, měkkým hadříkem. Ujistěte se, že větrací otvory jsou bez prachu a nečistot. Nepoužívejte tekuté čisticí prostředky.
- Kontroly připojení: Regularly inspect all DC and AC connections for tightness. Loose connections can cause overheating and damage.
- Stav baterie: Monitor your battery's health and charge level, especially if the inverter is used in an off-grid or backup power system.
- Výměna pojistky: If a fuse blows, replace it with a fuse of the same type and rating as specified in the manual or on the inverter. Always disconnect power before replacing fuses.
9. Řešení problémů
The LCD display provides error codes to help diagnose issues. Refer to the table below for common error codes and troubleshooting steps.
Image 9.1: LCD display with error codes.
| Kód chyby | Chybová zpráva | Možná příčina | Řešení |
|---|---|---|---|
| 01 | Přetížení výstupu | Connected load exceeds inverter's continuous or peak power rating. | Reduce the connected load. Disconnect some appliances. |
| 02 | Podpětí baterietage | Baterie voltage is too low. Battery is discharged or faulty. | Recharge the battery. Check battery connections and health. |
| 03 | Output Short Circuit, Overtemperature | Short circuit at the AC output or inverter is overheating. | Check AC output wiring for short circuits. Ensure adequate ventilation. Allow inverter to cool down. |
| 04 | Baterie Overvoltage | Baterie voltage je příliš vysoké. | Check charging source (e.g., solar charger, mains charger) and battery voltage. Disconnect charging source if necessary. |
Obecné tipy pro řešení problémů:
- If the inverter does not turn on, check battery connections and ensure the battery is charged.
- If there is no AC output, check the ON/OFF switch, AC load connections, and for any error codes on the LCD.
- If the remote control is not working, check its batteries and ensure it is within range.
10. Specifikace
| Specifikace | Hodnota |
|---|---|
| Značka | JIGUUN |
| Název modelu | 1500W12V |
| Trvalý výstupní výkon | 1500 wattů |
| Špičkový výstupní výkon | 3000 wattů |
| Vstupní objemtage | 12 volt (DC) |
| Výstupní objemtage | 220 voltů (střídavého proudu) |
| Výstupní průběh | Čistá sinusová vlna |
| Frekvence | 50 Hz |
| Nabíjecí proud (Max) | 30A (PFC function) |
| Čas přepínání UPS | <20 ms |
| Účinnost | ≥90 % |
| Typ zobrazení | LCD |
| Hmotnost položky | 4 kg |
| Certifikace | CE |
| Doporučená použití | Boats, Camping, RVs, Off-grid systems, Outdoor work |
| UPC | 784847722768 |
| ASIN | B0F4JSFFWT |
11. Záruka a podpora
JIGUUN stands behind the quality of its products.
- Záruka: This product comes with a one-year free replacement warranty from the date of purchase. This warranty covers manufacturing defects and malfunctions under normal use.
- Služby zákazníkům: For any questions regarding the use, performance, or troubleshooting of your JIGUUN inverter, please contact our friendly 24-hour customer service team.
- Kontaktní údaje: Please refer to the contact details provided on our official website or your purchase documentation for support.
