Uživatelská příručka k elektrické koloběžce EMOKO HVD-3

1. Úvod

This user manual provides essential information for the safe operation, maintenance, and troubleshooting of your EMOKO HVD-3 Electric Scooter. Please read this manual thoroughly before your first ride to ensure proper usage and to maximize the lifespan of your scooter.

2. Bezpečnostní pokyny

Your safety is paramount. Always adhere to local traffic laws and regulations. Wear appropriate safety gear, including a helmet, knee pads, and elbow pads, when operating the scooter.

2.1 Obecná bezpečnostní opatření

• Před každou jízdou koloběžku vždy zkontrolujte, zkontrolujte brzdy, pneumatiky a stav baterie.
• Nejezděte za silného deště, sněhu nebo zledovatělých podmínek.
• Vyhněte se jízdě na kluzkém povrchu, sypkém štěrku nebo nerovném terénu.
• Dodržujte bezpečnou vzdálenost od ostatních vozidel a chodců.
• Neprovádějte kaskadérské kousky ani nebezpečné manévry.
• Před delšími jízdami se ujistěte, že je koloběžka plně nabitá.
• Nedovolte dětem mladším 16 let ovládat koloběžku bez dozoru dospělé osoby.

2.2 Bezpečnost baterie

• Používejte pouze originální nabíječku dodanou se koloběžkou.
• Nepřebíjejte baterii. Po dokončení nabíjení odpojte nabíječku.
• Nevystavujte baterii extrémním teplotám nebo přímému slunečnímu záření.
• If the battery is damaged or leaking, do not touch it and dispose of it properly according to local regulations.

3. Komponenty produktu

Familiarize yourself with the main parts of your EMOKO HVD-3 Electric Scooter.

Obrázek 3.1: Přední strana view of the EMOKO HVD-3 Electric Scooter, showcasing the handlebars, headlight, front wheel, and adjustable seat.

Figure 3.2: Close-up of the scooter's handlebars, showing the Smart LED Display, brake handle, anti-slip handlebar, horn, and thumb throttle.

Obrázek 3.3: Detailní view of the 800W brushless motor integrated into the rear wheel, highlighting its power and climbing angle capabilities.

Obrázek 3.4: View of the 10-inch inner honeycomb tire and front suspension system, designed for shock absorption and puncture resistance on various terrains.

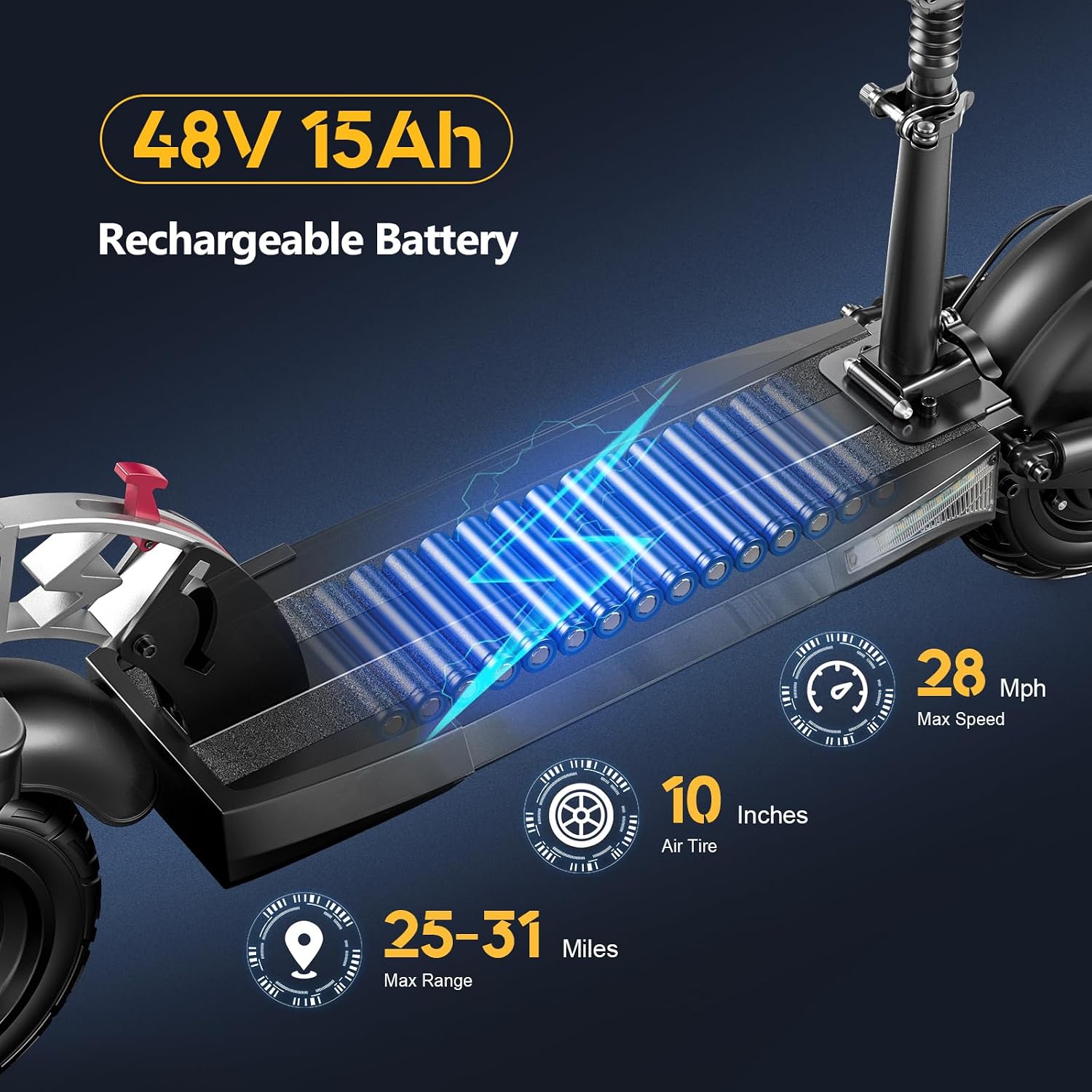

Figure 3.5: Illustration of the 48V 15Ah rechargeable battery compartment, indicating the maximum speed and range capabilities.

Figure 3.6: Depiction of the dual suspension and dual braking systems, emphasizing improved balance and safety.

Figure 3.7: Diagram showing the overall dimensions of the scooter, including handlebar height, length, and seat height.

4. Nastavení a montáž

The EMOKO HVD-3 Electric Scooter comes largely pre-assembled. Follow these steps for final setup before your first ride.

4.1 Vybalení a úvodní kontrola

1. Opatrně vyjměte koloběžku a veškeré příslušenství z obalu.
2. Check for any visible damage during transit. If damage is found, contact customer support immediately.
3. Verify all included components are present: 1 x Charger, 2 x Manual Keys, 1 x Wrench, 1 x Manual, 1 x Seat.

4.2 Sestavení řídítek

• Unfold the handlebar stem until it locks securely into place.
• Ensure the folding lever is fully engaged to prevent accidental folding during operation.

4.3 Seat Installation (Optional)

• Insert the seat post into the designated slot on the scooter deck.
• Adjust the seat height to a comfortable position and secure it using the quick-release clamp.

4.4 Počáteční nabíjení

• Před prvním použitím plně nabijte baterii koloběžky.
• Connect the charger to the charging port on the scooter and then plug it into a power outlet.
• The charging indicator light on the charger will change color (e.g., red to green) when charging is complete. Charging time is approximately 6 hours.

5. Návod k obsluze

Learn how to safely operate your EMOKO HVD-3 Electric Scooter.

5.1 Zapnutí/vypnutí

• Chcete-li zařízení zapnout, stiskněte a podržte tlačítko napájení na displeji, dokud se obrazovka nerozsvítí.
• Chcete-li zařízení vypnout, znovu stiskněte a podržte tlačítko napájení, dokud se displej nevypne.

5.2 Jízdní režimy a ovládání rychlosti

The scooter features multiple riding modes to suit different needs:

• Režim chůze: Approximately 3 MPH (5 km/h) - Ideal for walking alongside the scooter.
• Eko režim: Approximately 9.3 MPH (15 km/h) - For extended range and moderate speed.
• Režim D: Approximately 12.5 MPH (20 km/h) - Standard driving mode.
• Režim S: Approximately 28 MPH (45 km/h) - Maximum speed for experienced riders.

Use the mode selection button on the handlebar to switch between modes. Accelerate using the thumb throttle.

5.3 Brzdění

The scooter is equipped with dual disc brakes for effective stopping. Apply both brake levers simultaneously for optimal braking performance. The rear tail light will highlight when braking for increased visibility.

5.4 Systém osvětlení

The scooter features an integrated lighting system for enhanced safety:

• LED světlomety: Provide illumination for night riding.
• Rear Tail Lights: Improve visibility from behind.
• Barevná boční světla: Clearly visible and improve safety, especially at night.

Control the lighting system via the dedicated button on the handlebar.

5.5 Skládání a skladování

The scooter features a double foldable design for easy transport and storage.

1. Ujistěte se, že je skútr vypnutý.
2. Vyhledejte skládací páku poblíž základny představce řídítek.
3. Engage the folding mechanism to fold the handlebar stem down towards the deck.
4. The seat can also be folded for more compact storage.

The folding process takes approximately 3 seconds, making it convenient for storage in a car trunk or small spaces.

6. Údržba a péče

Regular maintenance ensures the longevity and optimal performance of your EMOKO HVD-3 Electric Scooter.

6.1 Čištění

• Otřete skútr reklamouamp hadříkem po každém použití.
• Do not use high-pressure water jets or corrosive cleaning agents.
• Před nabíjením se ujistěte, že je nabíjecí port suchý.

6.2 Péče o pneumatiky

• Regularly check the 10-inch pneumatic tires for proper inflation and signs of wear.
• Pro optimální výkon a bezpečnost dodržujte doporučený tlak v pneumatikách.
• While the tires are honeycomb and anti-puncture, inspect them periodically for embedded debris.

6.3 Údržba baterie

• Charge the battery regularly, even if the scooter is not in use for extended periods (at least once a month).
• Skladujte koloběžku na chladném a suchém místě mimo dosah přímého slunečního záření a extrémních teplot.
• Před nabíjením se vyhněte úplnému vybití baterie.

6.4 Seřízení brzd

• Periodically check the dual disc brakes for proper function.
• If the brakes feel loose or ineffective, consult a qualified technician for adjustment or replacement of brake pads.

7. Řešení problémů

This section addresses common issues you might encounter with your EMOKO HVD-3 Electric Scooter.

If you encounter an issue not listed here or if the suggested solutions do not resolve the problem, please contact EMOKO customer support.

8. Specifikace produktu

Key technical specifications for the EMOKO HVD-3 Electric Scooter.

• Název modelu: HVD-3
• Značka: EMOKO
• Motor: 800W bezkomutátorový motor
• Max rychlost: Až 28 mph (45 km/h)
• Maximální rozsah: Až 50 km (31 mil)
• Baterie: Lithiová baterie 48V 15Ah
• Doba nabíjení: Přibližně 6 hodiny
• pneumatiky: 10-inch Inner Honeycomb Pneumatic Tires
• brzdy: Dvojité kotoučové brzdy
• Suspenze: Dvojité zavěšení (přední a zadní)
• Maximální zatížení: 330 liber (150 kg)
• Materiál rámu: Hliníková slitina oceli
• Hmotnost položky: 27.8 kilogramů (61.3 liber)
• Speciální vlastnosti: Anti-Puncture Tire, Seat Air Cushion Suspension, Cruise Control, HD Digital Display, Wide Saddle, LED Headlights, Rear Tail Lights, Colored Side Lights.
• Zahrnuté komponenty: 1 x Charger, 2 x Manual Keys, 1 x Wrench, 1 x Manual, 1 x Seat.

9. Záruka a podpora

EMOKO provides a limited manufacturer's warranty for your electric scooter.

9.1 Informace o záruce

Different parts of the scooter are covered by our manufacturer's warranty for 6-12 months. This includes the motor, battery, charger, controller, and voltage lock. Please refer to your purchase documentation for specific warranty terms and conditions.

9.2 Zákaznická podpora

For technical support, warranty claims, or any other inquiries, please contact EMOKO customer service. Our professional 7*24 hours after-sales team is available online to assist you.

Kontaktní údaje: Please refer to the contact details provided on the EMOKO official webwebu nebo na vašem nákupním dokladu.
