SEEIRIR KKM198 Digital Multimeter User Manual

1. Úvod

This manual provides detailed instructions for the safe and effective use of the SEEIRIR KKM198 Digital Multimeter. This device is a versatile tool designed for measuring various electrical parameters, including DC/AC voltage, DC/AC current, resistance, capacitance, and temperature. It features a 4.4-inch touch screen for intuitive operation and includes a VFC (Variable Frequency Control) function for accurate measurements in variable frequency environments.

2. Bezpečnostní informace

Vždy dodržujte následující bezpečnostní opatření, abyste předešli zranění osob nebo poškození multimetru:

• Nepřekračujte maximální vstupní hodnoty specifikované pro každý rozsah měření.
• Před provedením jakéhokoli měření se ujistěte, že jsou měřicí vodiče v dobrém stavu a správně připojeny.
• Nepoužívejte multimetr, pokud se jeví poškozený nebo pokud kryt baterie není bezpečně uzavřen.
• Při práci s obj. dbejte zvýšené opatrnostitagnad 30 V AC RMS, 42 V peak nebo 60 V DC. Tyto objemytages představují nebezpečí úrazu elektrickým proudem.
• Vždy odpojte napájení obvodu a vybijte všechny vysokonapěťovétage capacitors before measuring resistance, capacitance, or continuity.
• Pro zajištění přesných údajů vyměňte baterie ihned po zobrazení indikátoru slabé baterie.

3. Konec produktuview

The SEEIRIR KKM198 Digital Multimeter is equipped with a large touch screen display and intuitive controls for ease of use. Below is an image illustrating the device.

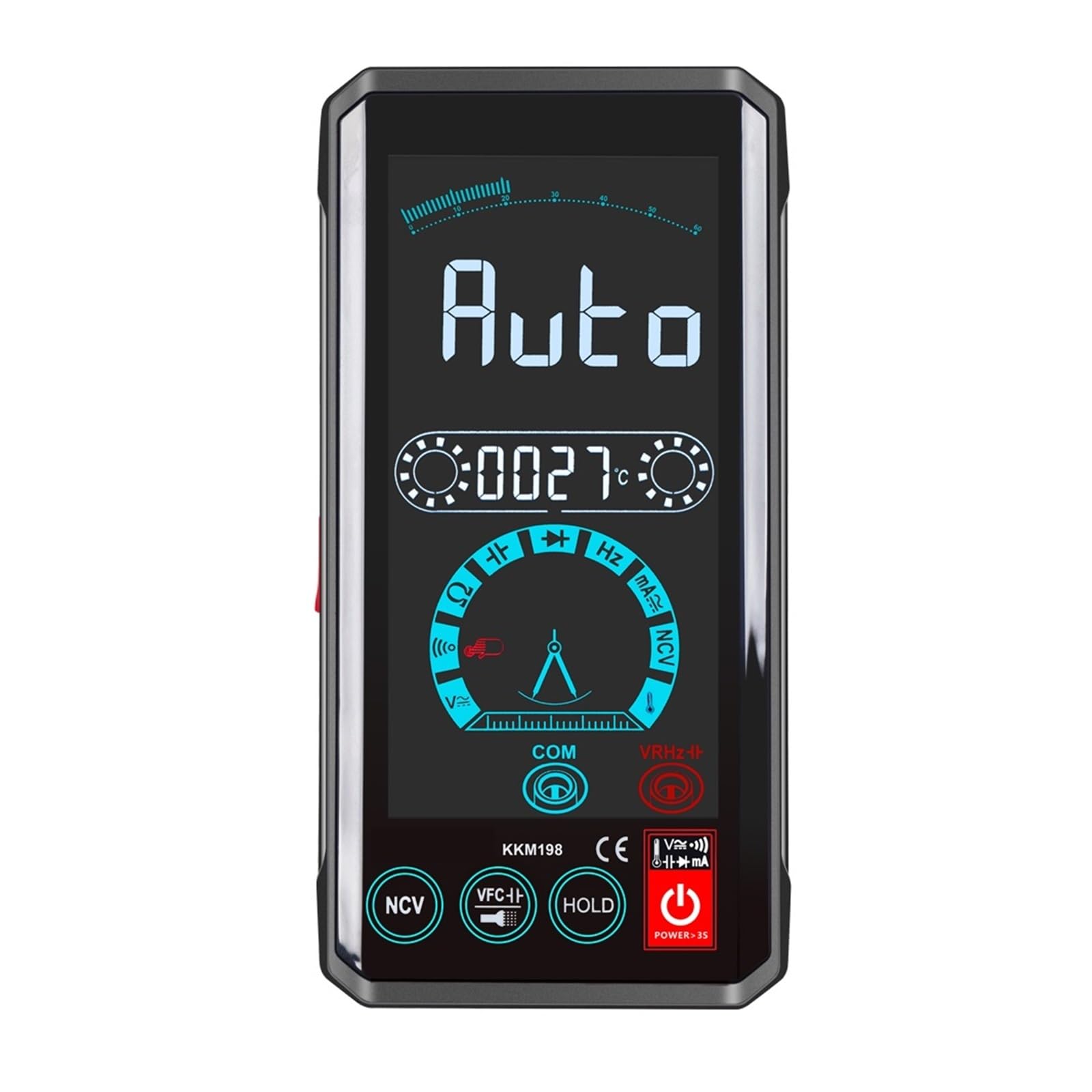

Obrázek 3.1: Přední view of the SEEIRIR KKM198 Digital Multimeter, showing its 4.4-inch touch screen interface and connected test leads.

4. Nastavení

4.1. Instalace baterie

The KKM198 Multimeter requires batteries for operation. To install or replace batteries:

1. Ujistěte se, že je multimetr vypnutý a odpojte všechny měřicí vodiče.
2. Vyhledejte přihrádku na baterii na zadní straně zařízení.
3. Otevřete kryt bateriového prostoru.
4. Vložte nové baterie a dbejte na správnou polaritu (+ a -).
5. Bezpečně zavřete kryt prostoru pro baterie.

4.2. Připojení testovacích vodičů

Připojte měřicí vodiče k příslušným vstupním zdířkám na multimetru:

• Vložte černý měřicí kabel do COM (obyčejný) zvedák.
• Pro většinu objemůtage, resistance, capacitance, and temperature measurements, insert the červený měřicí kabel do VΩCAPHzTemp zvedák.
• For current measurements (mA), insert the červený měřicí kabel do mA zvedák.

5. Návod k obsluze

The KKM198 features a touch screen interface for mode selection and function control.

5.1. Zapnutí/vypnutí

Press and hold the power button on the device to turn it on or off. The 4.4-inch touch screen will illuminate upon power-on.

5.2. DC/AC Voltage Měření

K měření objtage:

1. Připojte červený testovací kabel k VΩCAPHzTemp jack a černý vodič k COM zvedák.
2. Select the DC Voltage (VDC) or AC Voltage (VAC) mode on the touch screen.
3. Připojte měřicí sondy paralelně k měřenému obvodu nebo součástce.
4. Přečtěte si svtage hodnota zobrazená na obrazovce.

5.3. Měření DC/AC proudu

Pro měření proudu:

1. Důležité: Disconnect power to the circuit before connecting the multimeter.
2. Připojte červený testovací kabel k mA jack a černý vodič k COM zvedák.
3. Select the DC Current (ADC) or AC Current (AAC) mode on the touch screen.
4. Připojte multimetr série with the circuit where current is to be measured.
5. Zapněte obvod a odečtěte hodnotu proudu.

5.4. Měření odporu

Pro měření odporu:

1. Ujistěte se, že obvod je bez napětí a všechny kondenzátory jsou vybité.
2. Připojte červený testovací kabel k VΩCAPHzTemp jack a černý vodič k COM zvedák.
3. Select the Resistance (Ω) mode on the touch screen.
4. Připojte měřicí sondy k měřené součástce.
5. Odečtěte hodnotu odporu.

5.5. Měření kapacity

Chcete-li měřit kapacitu:

1. Před měřením se ujistěte, že je kondenzátor zcela vybitý.
2. Připojte červený testovací kabel k VΩCAPHzTemp jack a černý vodič k COM zvedák.
3. Select the Capacitance (CAP) mode on the touch screen.
4. Připojte měřicí sondy na svorky kondenzátoru.
5. Odečtěte hodnotu kapacity.

5.6. Měření teploty

Pro měření teploty:

1. Připojte červený testovací kabel k VΩCAPHzTemp jack a černý vodič k COM zvedák.
2. Select the Temperature (Temp) mode on the touch screen.
3. Place the temperature probe (if included and connected) at the desired measurement point.
4. Odečtěte hodnotu teploty.

5.7. VFC Function

The VFC (Variable Frequency Control) function is designed for accurate voltage and frequency measurements in circuits with variable frequency drives or other non-sinusoidal waveforms. Activate this mode via the touch screen when measuring such signals.

6. Údržba

6.1. Čištění

Chcete-li multimetr vyčistit, otřete jeho pouzdro čisticím prostředkem.amp cloth and a mild detergent. Do not use abrasives or solvents. Ensure the device is powered off and disconnected from all circuits before cleaning.

6.2. Skladování

Pokud multimetr delší dobu nepoužíváte, vyjměte baterie, abyste zabránili vytečení. Skladujte multimetr na chladném a suchém místě, mimo dosah přímého slunečního záření a extrémních teplot.

6.3. Výměna baterie

Replace the batteries as described in Section 4.1 when the low battery indicator appears on the display. Using a multimeter with low batteries can lead to inaccurate readings.

7. Řešení problémů

If you encounter issues with your KKM198 Digital Multimeter, refer to the following common problems and solutions:

• Bez displeje: Zkontrolujte instalaci baterií a ujistěte se, že nejsou vybité.
• Nepřesná čtení: Verify correct mode selection, proper test lead connection, and ensure batteries are not low. Calibrate if necessary (refer to service information).
• No Response from Touch Screen: Power cycle the device. If the issue persists, contact support.
• Indikace „OL“ nebo přetížení: Naměřená hodnota překračuje zvolený rozsah. Přepněte na vyšší rozsah nebo ověřte podmínky v obvodu.

8. Specifikace

9. Záruka a podpora

The SEEIRIR KKM198 Digital Multimeter is designed for reliability and performance. For warranty information, please refer to the product packaging or the retailer's terms of sale. If you require technical assistance or have questions not covered in this manual, please contact your point of purchase or the manufacturer's customer support for further guidance.
