1. Úvod
This manual provides essential information for the proper installation, operation, and maintenance of your Tyenaza HM-2D Digital Time Counter. Please read this manual thoroughly before using the device to ensure safe and efficient operation. Keep this manual for future reference.
2. Bezpečnostní informace
Vždy dodržujte následující bezpečnostní opatření, abyste předešli zranění a poškození zařízení:
- Zajistěte napájení objtage matches the specifications of the device (AC100-240V).
- Nevystavujte zařízení extrémním teplotám, vlhkosti ani korozivnímu prostředí.
- Před zahájením jakékoli instalace, zapojení nebo údržby odpojte napájení.
- Elektrické připojení by měl provádět pouze kvalifikovaný personál.
- Zabraňte fyzickému nárazu nebo pádu zařízení.
3. Konec produktuview
The Tyenaza HM-2D is an 8-digit digital electrical time counter designed for various industrial and commercial applications. It features a clear LCD display and operates on AC100-240V. Its compact design allows for guide rail type installation.

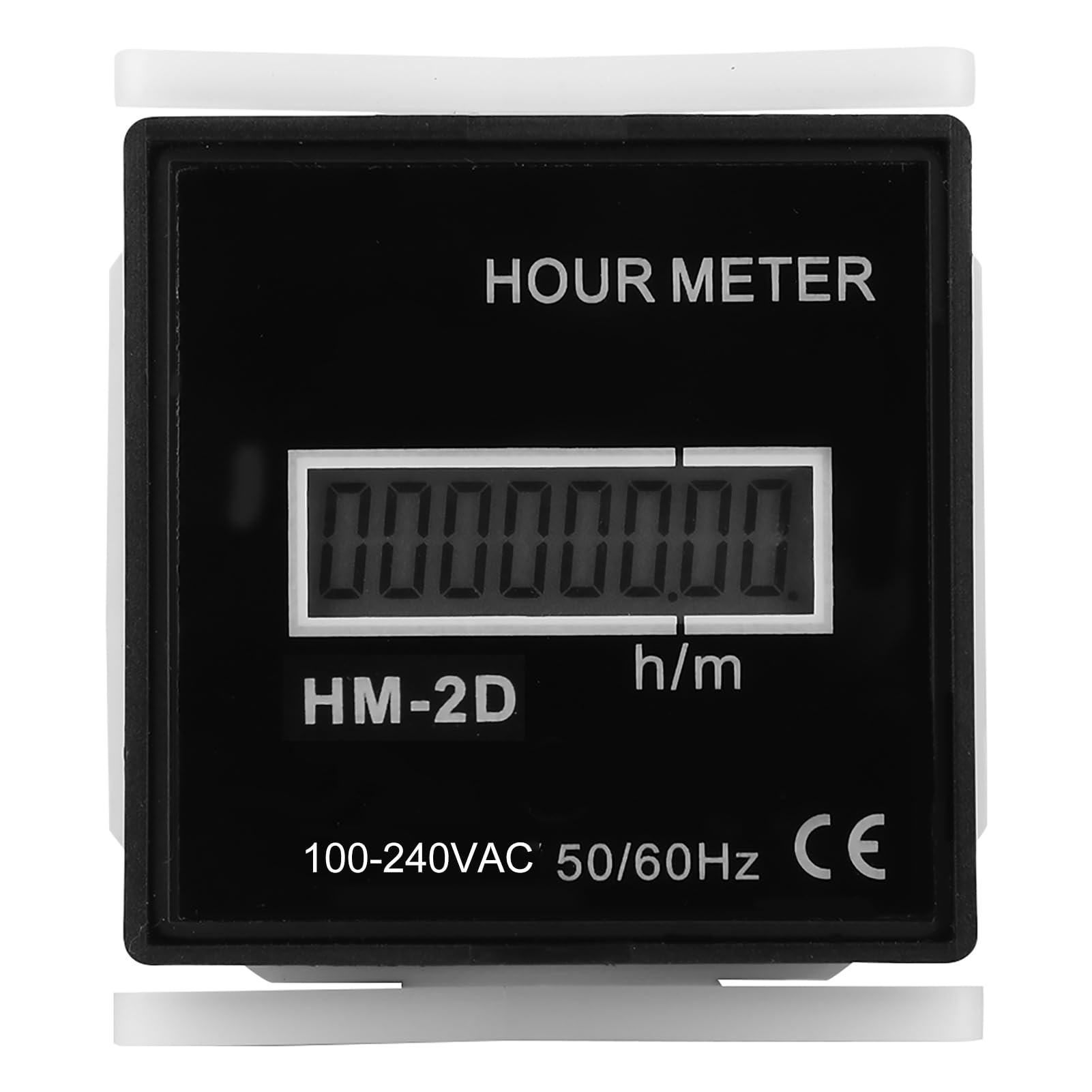

Obrázek 3.1: Přední strana view of the Tyenaza HM-2D Digital Time Counter, showing the LCD display and 'HOUR METER' label.
Obrázek 3.2: Zpět view of the Tyenaza HM-2D Digital Time Counter, displaying the model type (HM-2D), time range (0-999999H59M), and voltage (100–240 V AC).
Klíčové vlastnosti:
- 8-digit LCD display for precise time measurement.
- Široký objemtage compatibility: AC100-240V.
- Timing accuracy: ±0.01.
- Low power consumption: 0.3 W.
- Guide rail type installation for easy integration.
- Accumulates time when energized; retains data upon power loss and resumes accumulation when power is restored.
4. Nastavení a instalace
The HM-2D Digital Time Counter is designed for guide rail installation. Follow these steps for proper setup:
- Odpojení napájení: Ensure that the main power supply to the installation area is completely disconnected before beginning any work.
- Montáž: Securely attach the time counter to a compatible guide rail. The device features integrated clips for this purpose.
- Zapojení: Connect the power supply wires to the terminals on the back of the HM-2D. Refer to the label on the device for correct voltage and polarity. Ensure all connections are tight and secure.
- Ověření: Double-check all connections to ensure they are correct and safe.
- Připojení napájení: Restore power to the system. The counter should power on and begin displaying time.
Poznámka: The device is designed to accumulate time when energized. There are no user-adjustable settings for time range or reset on the device itself.
5. Návod k obsluze
The Tyenaza HM-2D Digital Time Counter operates automatically once installed and powered. It is designed for continuous time accumulation.
- Automatický provoz: When the device receives power (AC100-240V), it will automatically begin accumulating and displaying time.
- Zobrazení času: The 8-digit LCD display shows the accumulated time in hours and minutes (h/m). The range is from 1 minute up to 999,999 hours and 59 minutes.
- Přerušení napájení: V případě výpadku proudutage, the counter stops accumulating time. Upon restoration of power, it will resume accumulation from the last recorded value. The accumulated data is retained even when power is off.
- No User Reset: This model does not feature a manual reset function. The counter is intended for continuous, non-resettable time tracking.
6. Údržba
The Tyenaza HM-2D Digital Time Counter requires minimal maintenance due to its robust design.
- Čištění: Pravidelně otírejte displej a casinměkkým, suchým hadříkem. Nepoužívejte abrazivní čisticí prostředky ani rozpouštědla.
- Inspekce: Regularly inspect the wiring connections to ensure they remain secure and free from corrosion.
- Podmínky prostředí: Zajistěte, aby provozní prostředí zůstalo v rámci specifikovaného rozsahu teploty a vlhkosti, abyste prodloužili životnost zařízení.
7. Řešení problémů
If you encounter issues with your HM-2D Digital Time Counter, refer to the following common problems and solutions:
| Problém | Možná příčina | Řešení |
|---|---|---|
| Displej je prázdný | Chybí napájení nebo je zapojení nesprávné. | Zkontrolujte připojení napájení a ujistěte se, že hlasitosttage is within AC100-240V. Verify wiring is correct. |
| Time is not accumulating | Device is not receiving continuous power. | Ensure a stable and continuous power supply to the device. |
| Inaccurate time reading | Rare, but could be due to extreme environmental conditions or internal fault. | Verify operating conditions are within specifications. If problem persists, contact customer support. |
8. Specifikace
| Parametr | Hodnota |
|---|---|
| Model | HM-2D |
| Časový rozsah | 8-digit, 1 minute - 999,999 hours 59 minutes |
| svtage | AC100-240V 50 / 60Hz |
| Přesnost načasování | ±0.01 |
| Spotřeba energie | 0.3 W |
| Okolní teplota | -10 °C až 50 °C |
| Relativní vlhkost | 35-85% RH |
| Režim instalace | Typ vodící lišty |
| Úroveň ochrany | IP20 |
| Rozměry balení | 1.97 x 1.97 x 1.97 palce |
| Hmotnost položky | 2.12 unce |
9. Záruka a podpora
For warranty information and customer support, please refer to the documentation provided with your purchase or contact your retailer. Keep your purchase receipt as proof of purchase.
For technical assistance or inquiries, please visit the official Tyenaza store on Amazon or contact their customer service directly.
Tyenaza Store Link: Visit the Tyenaza Store
