1. Úvod

This manual provides essential information for the safe and efficient operation of your DATOUBOSS 3600W 24V Hybrid Pure Sine Wave Inverter. Please read this manual thoroughly before installation and use, and retain it for future reference. This inverter is designed to provide stable and high-quality AC power from a DC 24V source, supporting various modes for solar power generation systems.

2. Bezpečnostní informace

Vždy dodržujte následující bezpečnostní opatření, abyste snížili riziko úrazu elektrickým proudem, požáru nebo zranění:

• Zajistěte správné uzemnění střídače.
• Nevystavujte měnič dešti, sněhu, stříkající vodě ani žádným kapalinám.
• Do not disassemble the inverter. Refer all servicing to qualified personnel.
• Keep the inverter away from flammable materials and gases.
• Zajistěte dostatečné větrání kolem střídače, aby nedošlo k jeho přehřátí.
• Ověřte vstupní a výstupní hlasitosttages are within specified ranges before connecting any devices.

The inverter features multiple protection mechanisms including overcharge protection, over-discharge protection, high voltage ochrana, nízký objtage protection, and short circuit protection to ensure safe operation.

Image: Safety features of the DATOUBOSS Hybrid Inverter, including overcharge, over-discharge, high voltage, nízký objemtage a ochranu proti zkratu.

3. Konec produktuview

The DATOUBOSS Hybrid Inverter is a versatile power solution integrating a 120A MPPT solar charge controller, a 3600W pure sine wave inverter, and an Uninterruptible Power Supply (UPS) function. It efficiently converts DC 24V power to AC 100V-120V, suitable for various applications including solar power generation systems.

Klíčové vlastnosti:

• Multi-functional Modes: Supports Off-grid, Grid-tied, and Hybrid modes for flexible power management.
• Vysoce kvalitní výstup: Produces pure sine wave AC output, safe for sensitive electronics and household appliances.
• Adjustable AC Output: Výstupní objemtage is adjustable between AC 100V-120V to match specific appliance requirements.
• Powerful Conversion: Efficiently converts DC 24V to AC 100V with a maximum output of 3600W.
• Energeticky účinný: Features a 120A MPPT PV charge controller for fast and efficient solar charging, maximizing energy utilization (up to 99.9% efficiency).
• Široká kompatibilita baterií: Compatible with various 24V battery systems, including FLD, GEL, LiFePO4, Li-ion, and SLD, with user-definable settings.
• Funkce UPS: Provides uninterrupted power supply during grid outages.

Image: Diagram illustrating the integrated features of the DATOUBOSS Hybrid Inverter: 120A MPPT controller, 3600W pure sine wave inverter, UPS function, and 120A maximum charging current.

Image: Visual representation of the inverter's energy utilization efficiency (99.9%), LCD display, 120A MPPT controller, ability to operate without a battery, 100V-120V adjustable output, UPS function, 3600W pure sine wave output, and app control capability.

4. Nastavení a instalace

Proper installation is crucial for the performance and safety of your inverter. It is recommended that installation be performed by a qualified electrician.

4.1 Identifikace součásti

Familiarize yourself with the inverter's ports and controls:

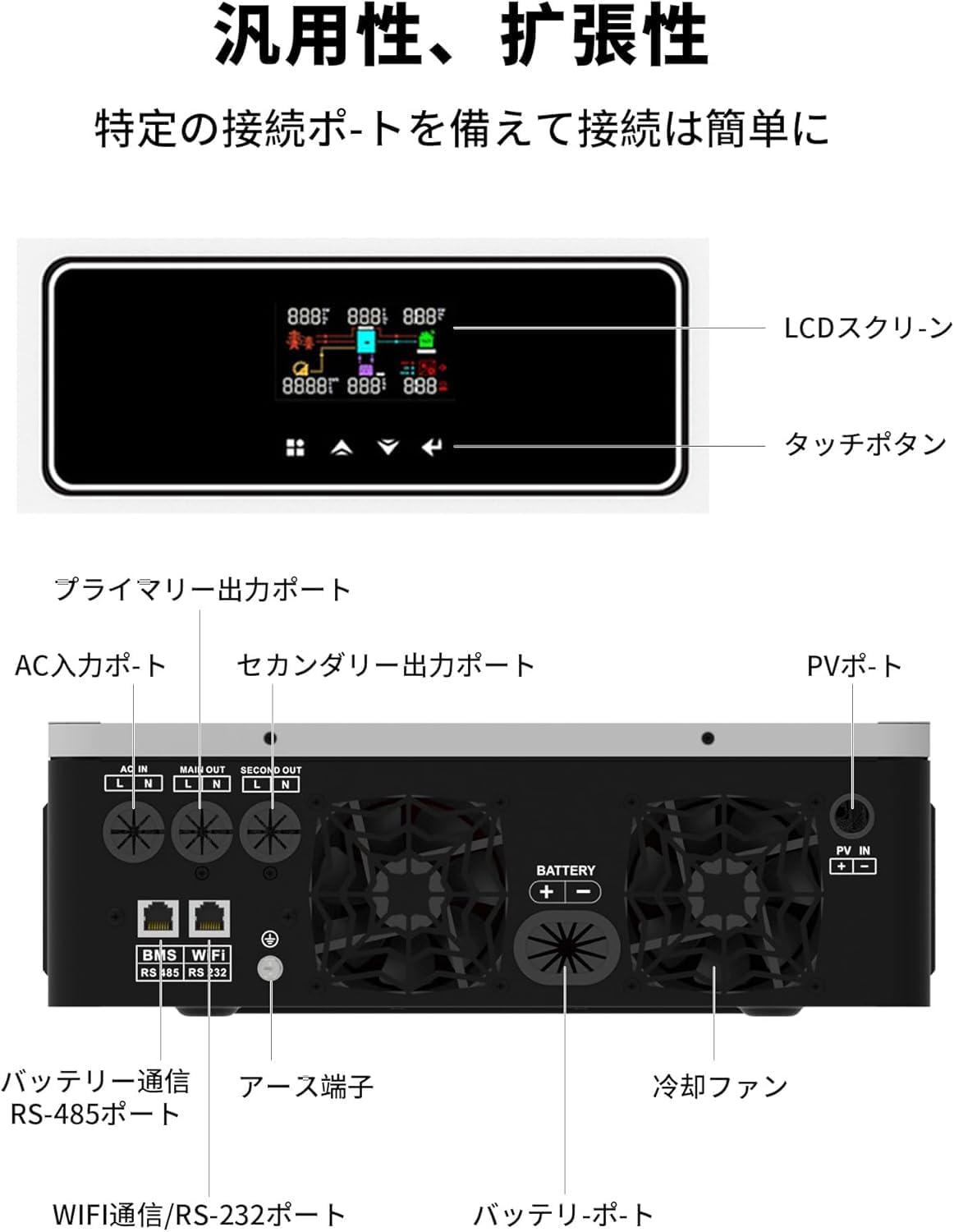

Obrázek: Podrobný view of the inverter's connection ports and display. Includes LCD screen, touch buttons, primary output port, AC input port, secondary output port, PV port, battery communication (RS-485) port, earth terminal, cooling fan, WiFi/RS-232 port, and battery port.

• LCD obrazovka: Zobrazuje provozní stav a nastavení.
• Dotyková tlačítka: Pro navigaci v menu a úpravu nastavení.
• AC vstupní port: Connects to the utility grid or AC generator.
• Primary Output Port: Main AC output for loads.
• Secondary Output Port: Additional AC output.
• FV port: Připojuje se k solárním panelům.
• Port baterie: Connects to the 24V battery bank.
• Battery Communication (RS-485) Port: For communication with compatible battery management systems.
• WiFi/RS-232 Port: For remote monitoring and control (optional WiFi module may be required).
• Zemský terminál: For grounding the inverter.
• Chladicí ventilátor: Zajišťuje optimální provozní teplotu.

4.2 Schéma zapojení

The inverter can be integrated into a complete system as shown below:

Image: System application diagram showing connections between solar panels, the hybrid inverter, a battery bank, an AC power source or generator, and various household loads (lights, fan, computer, refrigerator, heater).

Ensure all connections are secure and correctly polarized. Refer to local electrical codes for wiring standards.

4.3 Připojení baterie

The inverter supports various 24V battery types. Select the appropriate battery type in the inverter settings after connection.

Image: Diagram showing the DATOUBOSS Hybrid Inverter's compatibility with various 24V battery types: FLD (Flooded), GEL (Gel), LiFePO4 (Lithium Iron Phosphate), Li-ion (Lithium-ion), SLD (Sealed Lead-Acid), and USER (User-defined) battery types.

• Connect the positive (+) terminal of the 24V battery bank to the positive (+) battery port on the inverter.
• Connect the negative (-) terminal of the 24V battery bank to the negative (-) battery port on the inverter.
• Dbejte na správnou polaritu, aby nedošlo k poškození.

5. Provozní režimy

The DATOUBOSS Hybrid Inverter offers flexible operating modes to suit different energy management needs. These modes can be configured via the LCD display or a connected application.

5.1 režimy nabíjení

Měnič podporuje čtyři různé režimy nabíjení:

• 1. Solar Only: Charges batteries exclusively from solar panels.
• 2. Utility Priority: Charges batteries primarily from the utility grid, with solar as a secondary source if available.
• 3. Hybridní nabíjení: Utilizes both solar and utility power for charging, prioritizing solar.
• 4. Priorita solární energie: Prioritizes solar charging, using utility power only when solar is insufficient.

5.2 Výstupní režimy

The inverter provides three output modes for power distribution:

• 1. PV Priority: Prioritizes power from solar panels to supply loads.
• 2. Battery Priority: Prioritizes power from batteries to supply loads.
• 3. Utility Priority: Prioritizes power from the utility grid to supply loads.

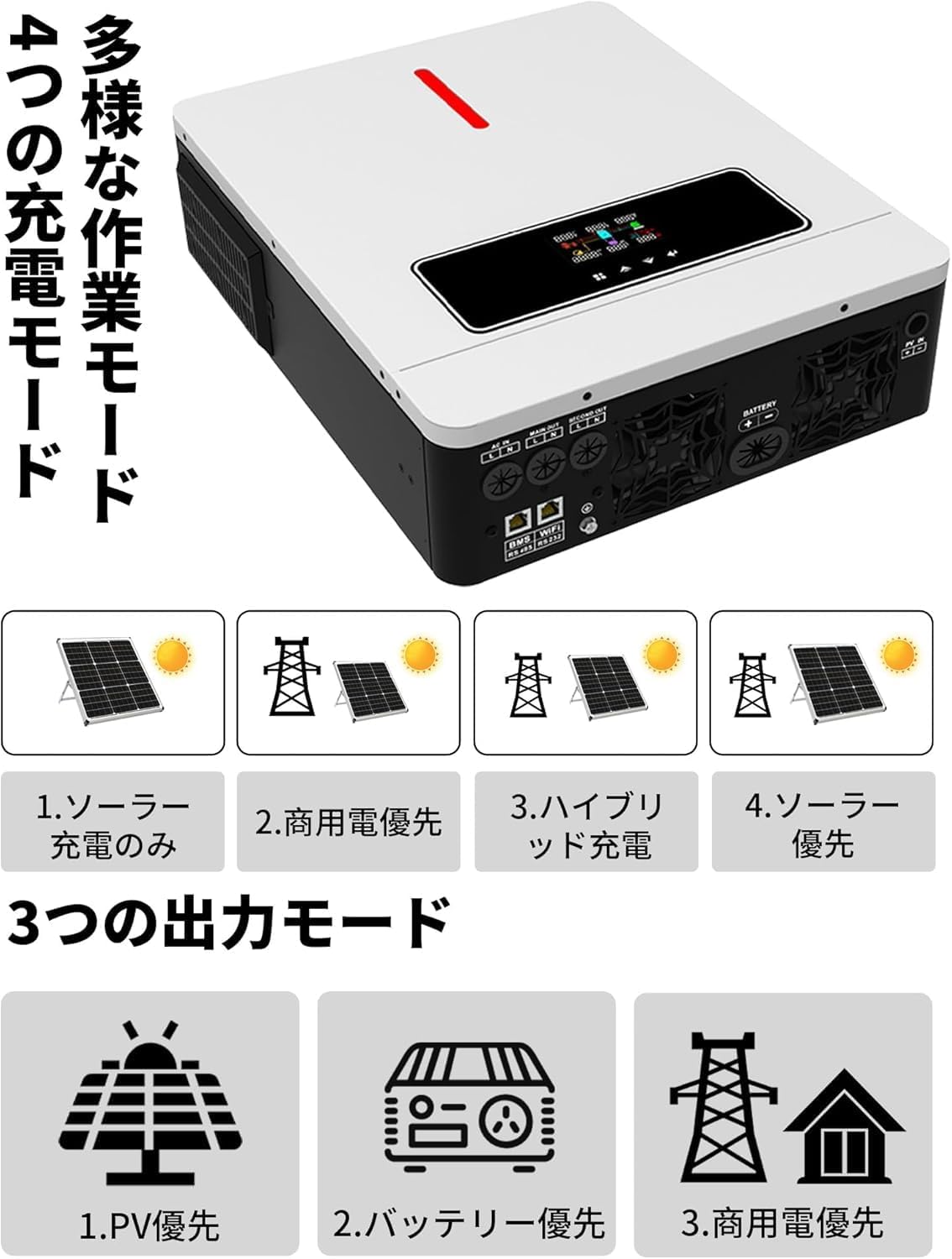

Image: Diagram illustrating the four charging modes (Solar Only, Utility Priority, Hybrid Charging, Solar Priority) and three output modes (PV Priority, Battery Priority, Utility Priority) of the DATOUBOSS Hybrid Inverter.

6. Údržba

Pravidelná údržba zajišťuje dlouhou životnost a optimální výkon vašeho měniče.

• Čištění: Udržujte vnější povrch střídače čistý a bez prachu. Ujistěte se, že větrací otvory nejsou zablokované. K čištění používejte suchý hadřík.
• Spojení: Periodically check all electrical connections for tightness and corrosion. Loose connections can cause overheating and damage.
• Prostředí: Ensure the inverter is operating within its specified temperature and humidity ranges. Avoid direct sunlight and excessive moisture.
• Stav baterie: Monitor the health of your connected batteries according to their manufacturer's guidelines.
• Aktualizace firmwaru: Zkontrolujte výrobce webna webu, kde najdete dostupné aktualizace firmwaru pro zlepšení výkonu nebo přidání funkcí.

7. Řešení problémů

Tato část obsahuje řešení běžných problémů. V případě problémů, které zde nejsou uvedeny, kontaktujte zákaznickou podporu.

8. Specifikace

9. Záruka a podpora

For warranty information and technical support, please refer to the official DATOUBOSS webnebo se obraťte na autorizovaného prodejce. Uschovejte si účtenku jako doklad o koupi pro případ reklamace.

For further assistance, you may contact the seller directly via the Amazon platform or visit the Obchod DATOUBOSS na Amazonu.
