1. Úvod
Thank you for choosing the Alpicool CHS45 Portable Car Refrigerator and Freezer. This appliance is designed to provide efficient cooling and freezing for various applications, including vehicle travel, camping, and home use. It features a powerful compressor, dual-zone temperature control, and multiple power options to keep your food and beverages fresh or frozen.
2. Bezpečnostní pokyny
Před použitím spotřebiče si pečlivě přečtěte všechny bezpečnostní pokyny, abyste předešli zranění nebo poškození. Uschovejte si tento návod pro budoucí použití.
- Zajistěte výkon voltage odpovídá specifikacím spotřebiče.
- Do not operate the refrigerator if the power cord is damaged. Contact customer support for replacement.
- Neumisťujte spotřebič na přímé sluneční světlo nebo do blízkosti zdrojů tepla.
- Zajistěte dostatečné větrání kolem jednotky. Neblokujte větrací otvory.
- Nepoužívejte elektrické spotřebiče uvnitř chladničky, pokud nejsou doporučeny výrobcem.
- Udržujte přístroj mimo dosah vody a vlhkosti.
- Před čištěním nebo údržbou vždy odpojte napájení.
- Tento spotřebič není určen pro použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatečnými zkušenostmi a znalostmi, pokud na ně nedohlíží osoba odpovědná za jejich bezpečnost nebo jim nebyla poskytnuta instrukce ohledně používání spotřebiče.
3. Komponenty produktu
Familiarize yourself with the main parts of your Alpicool CHS45 refrigerator.
Image 3.1: Control Panel and Key Components
This image illustrates the main features of the Alpicool CHS45, including the touchable control panel with temperature increase/decrease buttons, settings, on/off switch, and digital display. Other labeled parts are the door latch, handle, vent cover, drain plug, and foot pads.
Funkce ovládacího panelu:
- Tlačítka + / -: Increase or decrease the temperature setting.
- Tlačítko SET: Access settings for modes (e.g., MAX/ECO, battery protection).
- Vypínač: Zapněte nebo vypněte jednotku.
- Panel displeje: Zobrazuje aktuální teplotu a nastavení.
4. Nastavení
Before first use, ensure the refrigerator is placed on a flat, stable surface. Allow at least 10 cm of space around the unit for proper ventilation.
4.1 Vybalení a kontrola
- Opatrně vyjměte chladničku z obalu.
- Inspect the unit for any signs of damage during transit. If damaged, do not operate and contact your retailer.
- Remove all internal packaging materials.
Obrázek 4.1: Dodávané příslušenství
This image displays the typical accessories included with the Alpicool CHS series car freezer, such as the AC adapter, AC power cord, 2.5-meter DC power cord, and the user manual.
4.2 Připojení napájení
The Alpicool CHS45 supports multiple power sources:
Image 4.2: Multi-Charging Options
This image illustrates the various power connection methods for the Alpicool CHS45, including 12V DC for car use, 24V DC for outdoor use (e.g., with a power station), and 100-240V AC for indoor use.
- 12V/24V stejnosměrného proudu: Use the provided DC power cord to connect the refrigerator to your vehicle's cigarette lighter socket or a compatible 12V/24V power source.
- 100–240 V střídavého proudu: Use the provided AC adapter and power cord to connect the refrigerator to a standard wall outlet for home or indoor use.
Ensure the power connection is secure before turning on the unit.
5. Návod k obsluze
5.1 Zapnutí/vypnutí
Press the power button on the control panel to turn the refrigerator on or off. The digital display will illuminate when the unit is powered on.
5.2 Regulace teploty
The Alpicool CHS45 features an adjustable temperature range from -20°C to 20°C (-4°F to 68°F), allowing it to function as both a refrigerator and a freezer.
Image 5.1: Adjustable Temperature Range
This image illustrates the versatile temperature capabilities of the CHS45, functioning as a freezer from -20°C to 0°C (for items like ice, meat, seafood) and as a refrigerator from 0°C to 20°C (for items like beer, fruits, vegetables).
- Stiskněte tlačítko + or - buttons to set your desired temperature. The display will show the target temperature, then revert to the current internal temperature.
- For fast cooling, select a lower temperature. For general refrigeration, select a higher temperature.
5.3 Dual Compartment Control
This model features dual compartments with independent temperature control, allowing you to set different temperatures for each zone simultaneously.
Image 5.2: Dual Compartments with Separate Control
This image demonstrates the dual-zone functionality of the Alpicool CHS45, where each compartment can be set to a different temperature, allowing for simultaneous freezing and refrigeration. It also shows the MAX and ECO modes.
- The control panel allows you to adjust the temperature for each compartment independently. Refer to the display for 'L' (left) and 'R' (right) zone indicators.
- Press the 'SET' button to switch between adjusting the left and right compartment temperatures.
5.4 Power Modes (MAX/ECO)
The refrigerator offers two operating modes to optimize performance and energy consumption:
- Režim MAX: Provides maximum cooling power for rapid temperature reduction. Ideal when you need to cool items quickly.
- Režim ECO: Optimizes energy efficiency, reducing power consumption. Suitable for maintaining temperature over longer periods, especially when powered by a battery.
To switch between modes, press the 'SET' button until the mode indicator appears, then use the '+' or '-' buttons to select MAX or ECO.
5.5 Režim ochrany baterie
Alpicool CHS45 je vybaven tříúrovňovým systémem ochrany baterie, který zabraňuje úplnému vybití baterie vašeho vozidla.
Image 5.3: 3-Level Battery Protection Mode
This image displays a table detailing the cut-out and cut-in voltages for the Low, Medium, and High battery protection modes for both 12V and 24V DC inputs. This feature protects your car battery from excessive discharge.
- H (vysoké): Highest protection level. The refrigerator will cut off power at a higher voltage to ensure your vehicle's battery has sufficient charge for starting.
- M (střední): Moderate protection level.
- L (nízká): Lowest protection level. Allows the refrigerator to operate longer, but carries a higher risk of draining the battery. Use with caution or when connected to a dedicated auxiliary battery.
To adjust the battery protection level, press the 'SET' button until the battery icon appears, then use the '+' or '-' buttons to select H, M, or L.
6. Údržba
Pravidelná údržba zajistí optimální výkon a dlouhou životnost vaší chladničky.
6.1 Čištění
- Před čištěním vždy odpojte napájení.
- Vyčistěte vnitřní a vnější povrchy reklamouamp hadříkem a jemným čisticím prostředkem. Nepoužívejte abrazivní čisticí prostředky ani rozpouštědla.
- For thorough cleaning, use the drain plug at the bottom of the unit to remove any accumulated water.
- Před opětovným připojením k napájení se ujistěte, že je jednotka zcela suchá.
6.2 Větrání
Regularly check that the ventilation openings are clear of dust and debris to ensure efficient cooling.
7. Řešení problémů
Pokud se s lednicí setkáte s problémy, podívejte se na následující běžné problémy a jejich řešení:
| Problém | Možná příčina | Řešení |
|---|---|---|
| Chladnička se nezapne | Žádný proud, vadný napájecí kabel, spálená pojistka. | Check power connection. Ensure vehicle's ignition is on (if applicable). Check vehicle's fuse. Try a different power outlet. |
| Refrigerator not cooling effectively | Temperature setting too high, poor ventilation, excessive items, door not sealed properly. | Lower temperature setting. Ensure adequate space around vents. Do not overfill. Check door seal for obstructions. |
| Neobvyklý hluk | Unit not level, items inside rattling, fan obstruction. | Place on a level surface. Secure items inside. Check for obstructions in fan area. |
| Kód chyby na displeji | Interní chyba. | Poznamenejte si chybový kód a kontaktujte zákaznickou podporu. |
If the problem persists after attempting these solutions, please contact Alpicool customer support.
8. Specifikace
Detailed technical specifications for the Alpicool CHS45 32L Portable Car Refrigerator.
Image 8.1: Dimensions and Capacity
This image provides the physical dimensions of the 32L Alpicool CHS45 refrigerator in both millimeters and inches (L 65.3cm/25.7in, W 36.9cm/14.5in, H 42.5cm/16.7in), along with examples of how many common beverage containers it can hold.
| Funkce | Specifikace |
|---|---|
| Název modelu | CHS45 |
| Značka | Alpicool |
| Capacity (Net Refrigerator) | 32 litrů |
| Rozměry (D x Š x V) | 65.3 cm x 36.9 cm x 42.5 cm |
| Hmotnost | 14.2 kg |
| svtage | 12 V/24 V stejnosměrného proudu, 100–240 V střídavého proudu |
| Způsob chlazení | Kompresor |
| Teplotní rozsah | -20 °C až 20 °C (-4 °F až 68 °F) |
| Roční spotřeba energie | 37 kWh / rok |
| Úroveň hluku | <45 dB |
| Chladivo | R-600A |
| Třída energetické účinnosti | B |
Image 8.2: Energy Label
This image displays the energy label for the Alpicool CHS45, indicating an annual energy consumption of 37 kWh and a capacity of 32 liters, with an energy efficiency class B.

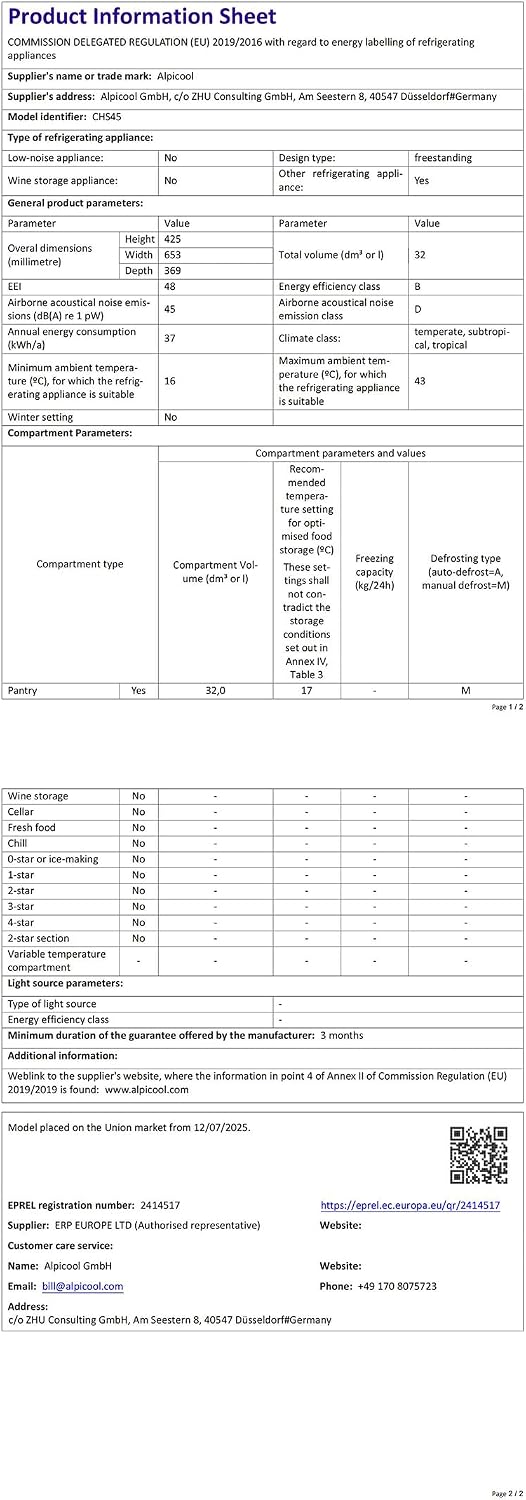

Image 8.3: Product Information Sheet
This image shows the official Product Information Sheet for the Alpicool CHS45, detailing various specifications and compliance information. For more details, refer to the EPREL database (QR/2414517).
9. Záruka a podpora
Alpicool products are manufactured to high-quality standards. In the unlikely event of a defect, please refer to the warranty information below.
9.1 Informace o záruce
The manufacturer provides a warranty period of 3 months from the date of purchase. This warranty covers manufacturing defects under normal use. Please retain your proof of purchase for warranty claims.
9.2 Zákaznická podpora
For technical assistance, troubleshooting, or warranty inquiries, please contact Alpicool customer support:
- Výrobce: Alpicool
- E-mail: info@alpicool.com
- Telefon: +49 170 6075723
- Adresa: c/o DHU Consulting GmbH, Am Seestern 8, 40547 Düsseldorf, Germany
