KLH Faraday Series M-8600-W In-Wall Speaker System

1. Konec produktuview

The KLH Faraday Series M-8600-W In-Wall Speaker System is designed to deliver high-fidelity audio seamlessly integrated into your living space. This bundle includes four (4) M-8600-W speakers, each featuring a 2-way sealed and tuned design with robust construction for in-wall installation. Each speaker is equipped with dual 6.5-inch Kevlar/Fiberglass laminate woofers and a 1-inch silk dome tweeter, engineered to provide clear, detailed, and balanced sound reproduction across a wide frequency range.

Figure 1: Four KLH Faraday Series M-8600-W In-Wall Speakers with grilles.

2. Klíčové vlastnosti

• Vysoce výkonný zvuk: Equipped with dual 6.5-inch Kevlar/Fiberglass laminate woofers and a 1-inch silk dome tweeter for rich, detailed sound.
• Robustní konstrukce: Features a sturdy 3/4-inch MDF back box and steel reinforcement for durable in-wall installation.
• Optimalizovaný design: Sealed and tuned MDF enclosures ensure outstanding acoustic performance.
• Snadná instalace: Designed with six dog-leg installation points for convenient and secure mounting.
• Všestranná konektivita: Input connection facilitated by 5-way binding posts for reliable wiring.
• Compact Integration: A mounting depth of 3.9 inches allows for seamless integration into standard wall structures.

Obrázek 2: Detail view of a single KLH Faraday Series M-8600-W speaker, highlighting the dual woofers and tweeter.

3. Nastavení a instalace

Správná instalace je zásadní pro optimální výkon a bezpečnost. Doporučuje se, aby instalaci provedl kvalifikovaný odborník.

3.1 Vybalení

1. Carefully open the packaging and remove the speakers.
2. Inspect each speaker for any signs of damage during transit. If damage is found, contact your retailer immediately.
3. Uschovejte si obalové materiály pro budoucí přepravu nebo skladování.

3.2 Mounting Location and Preparation

Select a suitable location in your wall that is free from obstructions such as electrical wiring, plumbing, or structural elements. The speakers are designed for in-wall installation and require a mounting depth of 3.9 inches.

• Use a stud finder to locate wall studs and avoid them.
• Trace the cutout template (not provided, typically included with physical product or available from manufacturer) onto the wall surface.
• Carefully cut the opening using a drywall saw or similar tool.

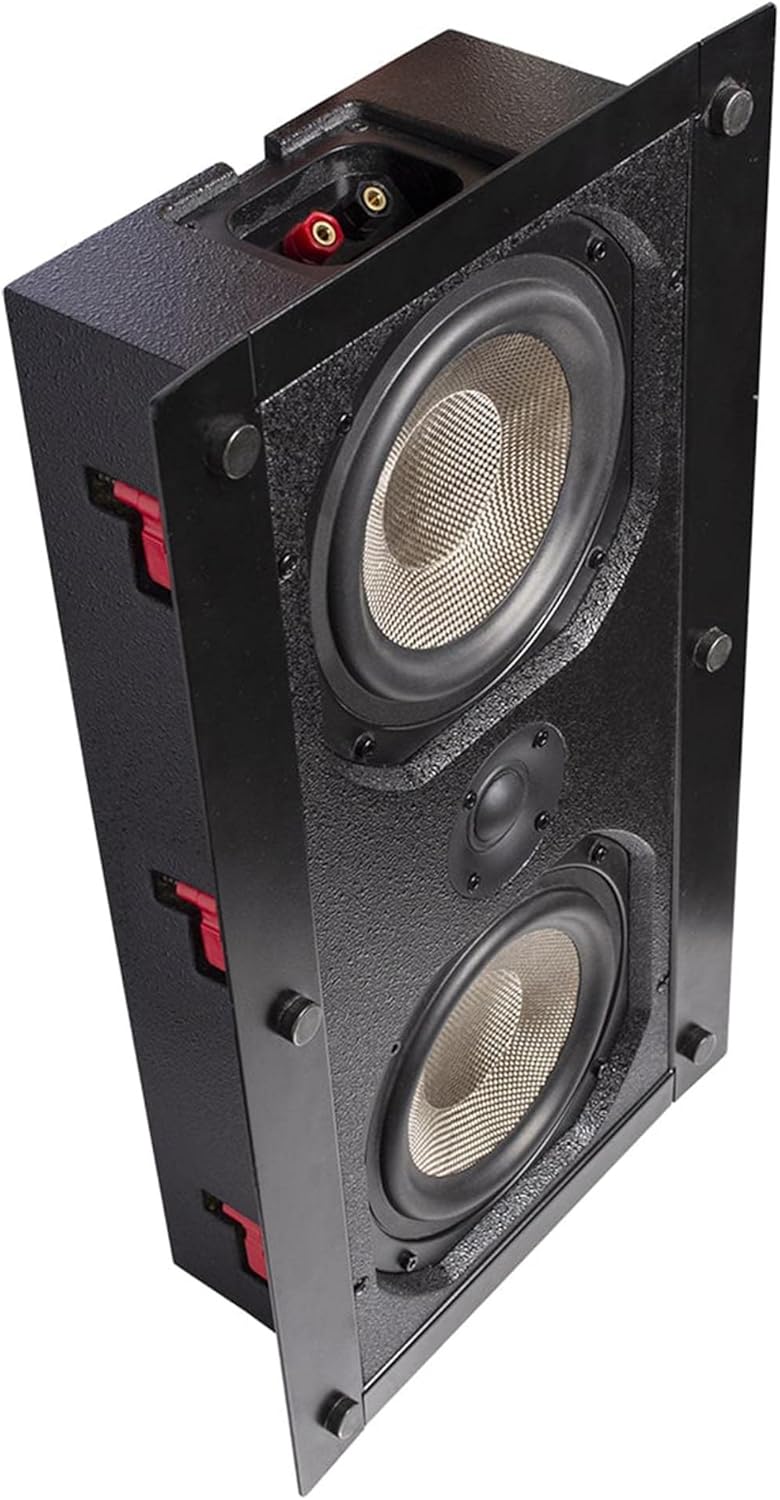

Obrázek 3: Strana view illustrating the mounting depth and 5-way binding posts for wiring.

3.3 Zapojení

Before connecting, ensure all power to your audio system is turned off.

1. Run appropriate gauge speaker wire from your amplifier/receiver to the wall opening.
2. Odstraňte přibližně 1,2 cm izolace z konců reproduktorových vodičů.
3. Connect the positive (+) terminal of the speaker (red) to the positive (+) output of your ampživější.
4. Connect the negative (-) terminal of the speaker (black) to the negative (-) output of your ampživější.
5. Ensure all connections are secure and free from stray wire strands that could cause short circuits.

3.4 Instalace reproduktoru

1. Carefully insert the speaker into the prepared wall opening.
2. Tighten the six dog-leg installation points (usually screws on the front baffle) until the speaker is firmly secured to the wall. Do not overtighten.
3. Attach the magnetic grille to the speaker baffle.

4. Provoz

Once installed and wired, your KLH Faraday Series M-8600-W speakers are ready for use.

• Ujistěte se, že vaše ampje přijímač/zařízení zapnutý a nastavený na správný vstupní zdroj.
• Začněte s nízkou hlasitostí a postupně ji zvyšujte na požadovanou úroveň poslechu.
• Doporučené amplifier power for these speakers ranges from 50W to 275W. Operating within this range will ensure optimal performance and longevity.

5. Údržba

The KLH Faraday Series M-8600-W speakers require minimal maintenance.

• Čištění: Dust the grilles and speaker frames periodically with a soft, dry cloth. For stubborn marks, a slightly damp Lze použít hadřík, ale vyhněte se nadměrné vlhkosti. Nepoužívejte agresivní chemikálie ani abrazivní čisticí prostředky.
• Grily: The grilles are magnetic and can be easily removed for cleaning or inspection. Handle them carefully to avoid bending.
• Prostředí: Ensure the speakers are not exposed to extreme temperatures, direct sunlight, or high humidity, which can affect performance and lifespan.

6. Řešení problémů

Pokud máte problémy s reproduktory, postupujte podle následujících běžných kroků pro řešení problémů:

• Žádný zvuk:
  • Zkontrolujte všechna připojení reproduktorových kabelů jak na reproduktoru, tak na amplifier/receiver. Ensure they are secure and correctly polarized (+ to +, - to -).
  • Ověřte, že ampje přijímač/zařízení zapnutý a nastavený na správný vstupní zdroj.
  • Test with another audio source or speaker if possible to isolate the problem.
• Zkreslený zvuk:
  • Snižte hlasitost na vašem ampzesilovač/přijímač. Přebuzení reproduktorů může způsobit zkreslení.
  • Zkontrolujte připojení reproduktorových vodičů, zda nejsou uvolněné nebo zkratované.
  • Zajistěte amplifier's power output is within the recommended range (50W-275W) for the speakers.
  • Inspect the speaker cones and tweeters for any visible damage.
• Uneven Sound or One Speaker Not Working:
  • Zkontrolujte nastavení vyvážení na svém ampzvlhčovač/přijímač.
  • Verify the wiring for the affected speaker.
  • Vyměňte kabely reproduktoru na amplifier for the left and right channels to determine if the issue follows the speaker or the amplifikační kanál.

7. Technické specifikace

8. Záruka a podpora

For detailed warranty information, please refer to the warranty card included with your purchase or visit the official KLH webmísto.

Should you require technical assistance or have questions not covered in this manual, please contact KLH customer support through their official channels.

• Výrobce: KLH
• Webmísto: www.klhaudio.com (Hypothetical link, as not provided in JSON)
