uxcell V-156-1C25 Micro Limit Switch Instruction Manual

1. Úvod

This manual provides essential information for the safe and effective installation, operation, and maintenance of the uxcell V-156-1C25 Micro Limit Switch. This precision component is designed to monitor the position of moving parts in various mechanical systems and can be integrated into AC/DC control circuits for terminal limit protection.

Please read this manual thoroughly before using the product to ensure proper function and to prevent potential hazards.

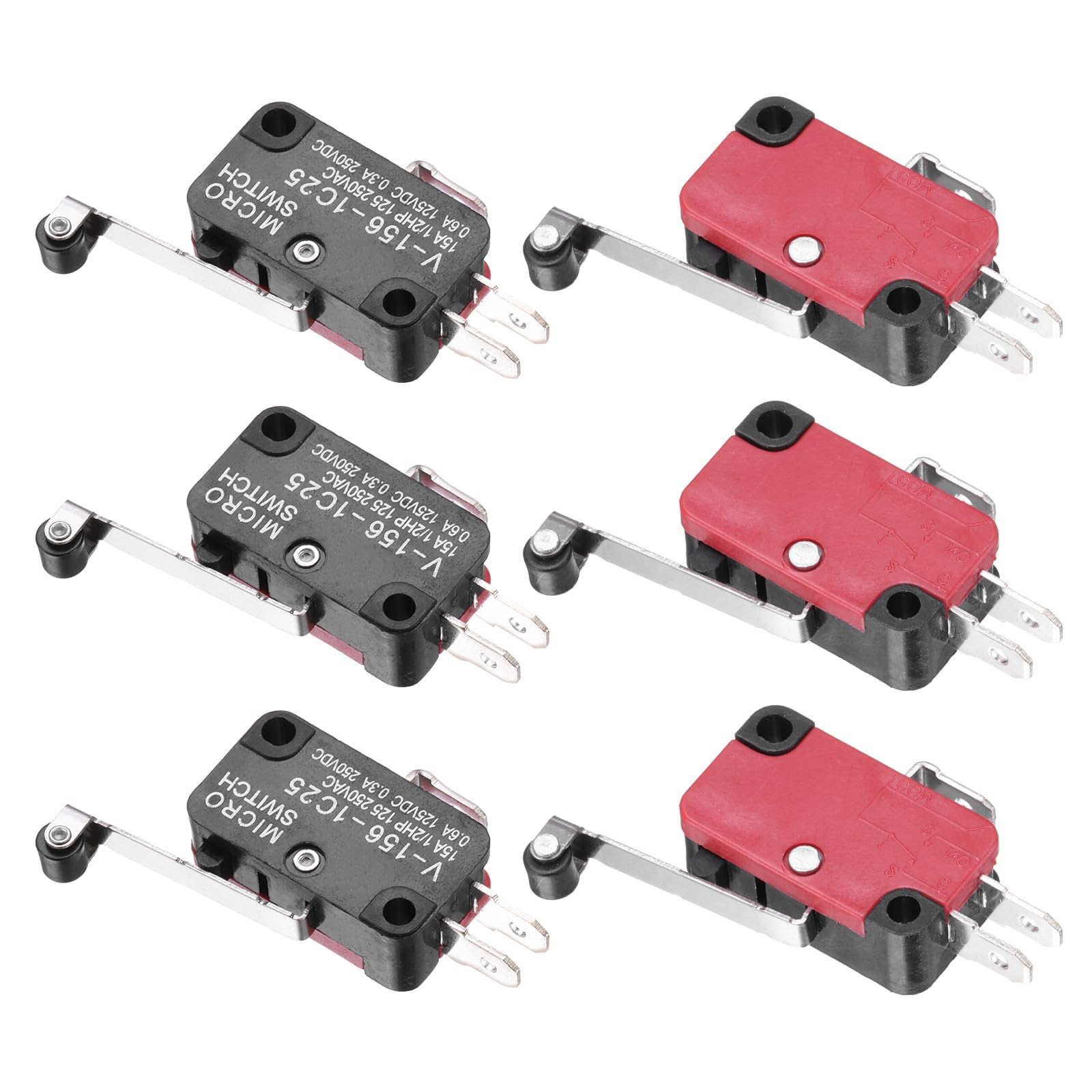

Six uxcell V-156-1C25 micro limit switches in a package

Figure 1: Package containing six uxcell V-156-1C25 Micro Limit Switches.

2. Specifikace produktu

The uxcell V-156-1C25 Micro Limit Switch features a robust design suitable for various industrial and home applications. Key specifications are detailed below:

Specifikace	Hodnota
Model	V-156-1C25
Typ kontaktu	1 normálně otevřený (NO) + 1 normálně zavřený (NC)
Aktuální svtage Hodnocení	15A 125/250VAC
Stupeň ochrany	IP40 (Dust ingress protected, protected against water spray)
Overall Size (LWH)	28 mm x 16 mm x 10 mm (1.1" x 0.63" x 0.39")
Délka čepu	9 mm (0.35")
Typ montáže	Povrchová montáž
Počet jednotek	6 za balení

Diagram showing dimensions and contact types of the V-156-1C25 micro limit switch

Figure 2: Detailed dimensions and contact configuration of the micro limit switch.

3. Bezpečnostní informace

WARNING: Electrical components can cause injury or death. Always disconnect power before installation, maintenance, or troubleshooting. Installation should only be performed by qualified personnel.

Ensure the power supply matches the switch's voltage a aktuální hodnocení.
Avoid exposing the switch to conditions beyond its IP40 rating (e.g., direct water immersion).
Verify all connections are secure to prevent short circuits or loose contacts.
Neupravujte spínač ani jeho součásti.

4. Nastavení a instalace

The V-156-1C25 micro limit switch is designed for surface mounting and integration into control circuits.

4.1. Montáž

Identify a suitable mounting location where the switch's lever can be actuated by the moving part it is intended to monitor.
Secure the switch using appropriate fasteners through its mounting holes. Ensure it is firmly attached to prevent movement during operation.
Adjust the position of the switch or the actuator arm to ensure reliable contact and release with the moving part.

4.2. Zapojení

The switch features 1 Normally Open (NO) and 1 Normally Closed (NC) contact, along with a Common (COM) terminal. Refer to the markings on the switch for correct terminal identification.

COM (běžné): This is the shared terminal for both NO and NC contacts.
NE (normálně otevřeno): This contact is open (no current flow) when the switch is in its unactuated (rest) position and closes (allows current flow) when the switch is actuated.
NC (normálně zavřeno): This contact is closed (allows current flow) when the switch is in its unactuated (rest) position and opens (stops current flow) when the switch is actuated.

Connect the switch into your AC or DC control circuit according to your application's requirements. Always ensure power is disconnected before making any wiring connections.

Detailní záběr view of the uxcell V-156-1C25 micro limit switch showing terminals and lever

Obrázek 3: Přední strana view of the micro limit switch, highlighting the lever and electrical terminals.

5. Principy fungování

The uxcell V-156-1C25 micro limit switch operates by detecting the presence or absence of a mechanical object. When the lever arm is actuated by a moving part, the internal contacts switch their state:

The Normally Open (NO) contact closes.
The Normally Closed (NC) contact opens.

This change in contact state can be used to trigger or stop a process, activate an indicator, or provide feedback to a control system. The switch is designed for high precision and reliable operation over many cycles.

6. Údržba

The V-156-1C25 micro limit switch is designed for durability and requires minimal maintenance. However, periodic checks can extend its lifespan and ensure reliable operation.

Inspekce: Regularly inspect the switch for any physical damage, loose connections, or excessive wear on the lever arm.
Čištění: Due to its IP40 rating, the switch is protected against dust. If dust accumulation is observed, gently clean the exterior with a dry, soft cloth. Avoid using liquids or abrasive cleaners.
Actuation Check: Periodically verify that the switch actuates smoothly and consistently when triggered by the moving part.
Integrita kabeláže: Ujistěte se, že všechna kabelová spojení jsou bezpečná a bez koroze.

Před prováděním jakékoli údržby nebo kontroly vždy odpojte napájení.

7. Řešení problémů

If the micro limit switch is not functioning as expected, consider the following troubleshooting steps:

Problém	Možná příčina	Řešení
Spínač se neaktivuje	Actuator arm misaligned Mechanická překážka Damaged lever arm	Adjust switch position or actuator. Odstraňte všechny překážky. Vyměňte spínač, pokud je poškozený.
No electrical signal change	Nesprávné zapojení Uvolněné spoje Vnitřní selhání spínače Žádné napájení obvodu	Verify wiring against diagram (COM, NO, NC). Tighten all terminal connections. Test switch continuity with a multimeter (power off). Replace if faulty. Check power supply to the circuit.
Přerušovaný provoz	Volná montáž Vibrace Opotřebované kontakty	Securely fasten the switch. Address sources of excessive vibration. Vyměňte spínač.

If problems persist after attempting these solutions, contact uxcell customer support or consult a qualified electrician.

8. Záruka a podpora

For warranty information and technical support regarding your uxcell V-156-1C25 Micro Limit Switch, please refer to the official uxcell webnebo se obraťte přímo na jejich zákaznický servis. Uschovejte si doklad o koupi pro případ reklamace.

Kontaktní údaje:

Značka: uxcell
Webmísto: Visit the uxcell Store on Amazon
Číslo modelu: V-156-1C25
Číslo dílu: a24062900ux0690
