Návod k obsluze Zenerovy diody MMSZ5V1CW

Zavedení

Tato příručka poskytuje základní informace pro správné použití a pochopení generické Zenerovy diody MMSZ5V1CW. Tato součástka je určena pro objem...tagregulace a přepětítagOchrana v elektronických obvodech. Pro zajištění optimálního výkonu a bezpečnosti obvodu je zásadní porozumět jejím vlastnostem a správnému zacházení.

Konec produktuview

Obrázek 1: Detail Zenerovy diody MMSZ5V1CW. Tento obrázek ukazuje kompaktní pouzdro SOD-123 s viditelným označením, včetně „W8“, které obvykle označuje Zenerovu diodu.tage.

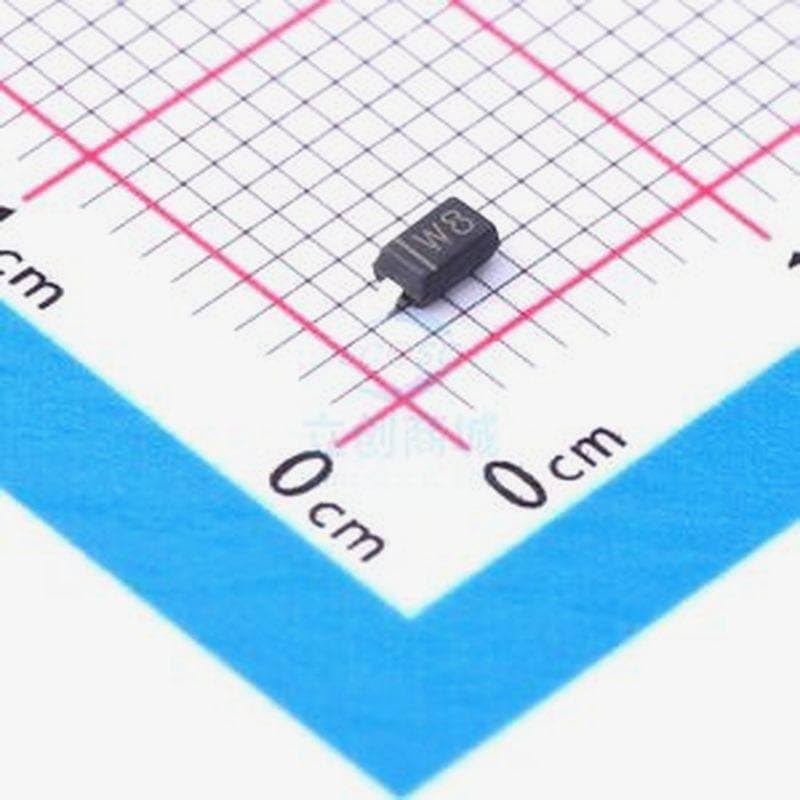

Obrázek 2: Zenerova dioda MMSZ5V1CW na centimetrové mřížce. Tento obrázek ilustruje malé fyzické rozměry diody, přibližně 2.5 mm na délku, což zdůrazňuje její vhodnost pro kompaktní obvody.

Nastavení a instalace

Zenerova dioda MMSZ5V1CW je součástka pro povrchovou montáž (SMD) v pouzdře SOD-123. Správná instalace vyžaduje pečlivé zacházení a techniky pájení.

1. Určete polaritu: Zenerovy diody jsou polarizované součástky. Katodový (záporný) konec je obvykle označen proužkem nebo čarou na těle diody. Před pájením zajistěte správnou orientaci. Nesprávná polarita může vést k poruše obvodu nebo poškození diody.
2. Příprava kontaktních plošek na deskách plošných spojů: Ujistěte se, že pájecí plošky na desce plošných spojů (PCB) jsou čisté a bez oxidace.
3. Umístění: Opatrně umístěte diodu na určené kontaktní plošky a zarovnejte katodový pásek s odpovídajícím označením na desce plošných spojů.
4. Pájení: Používejte vhodné pájecí vybavení (např. páječku s tenkým hrotem, horkovzdušnou stanici) a bezolovnatou pájku. Současně zahřívejte kontaktní plošku a vývod součástky a poté přivádějte pájku. Zabraňte nadměrnému zahřívání, které by mohlo poškodit diodu.
5. Inspekce: Po pájení vizuálně zkontrolujte spoje, zda jsou dobře pájené (hladké, lesklé zaoblení) a zda jsou správně zarovnány.

Podrobné pokyny k pájení naleznete v průmyslových normách pro osazování SMD součástek.

Provozní principy

Zenerova dioda je navržena pro provoz v obráceném směru. Když je obrácené napětí...tagnapětí na diodě dosáhne svého Zenerova objemovéhotage (Vz), začne vést proud a udržuje relativně konstantní objemtagnapříč svými svorkami i přes změny proudu nebo vstupního napětítage. Díky této vlastnosti je ideální pro objemtage regulace.

• svtage nařízení: Ve svazkutagV regulačním obvodu je Zenerova dioda zapojena paralelně se zátěží a sériově s rezistorem omezujícím proud.amps výstupní objtage k jeho Zenerově objemutage.
• Přepětítage ochrana: Při vstupním objtage překračuje Zenerův objemtagDioda silně vede, odvádí přebytečný proud a chrání citlivé součástky před poškozením.
• Omezení proudu: Pro omezení proudu procházejícího Zenerovou diodou je vždy nutný sériový rezistor, aby se zabránilo tepelnému úniku a poškození.

Údržba

Zenerovy diody jsou polovodičové elektronické součástky a po správné instalaci obvykle nevyžadují žádnou běžnou údržbu. Abyste předešli předčasnému selhání, zajistěte, aby provozní prostředí splňovalo specifikované rozmezí teploty a vlhkosti. Nevystavujte diodu nadměrnému mechanickému namáhání nebo korozivním látkám.

Odstraňování problémů

Pokud váš obvod zahrnující Zenerovu diodu nefunguje podle očekávání, zvažte následující běžné problémy:

• Nesprávná polarita: Ověřte, zda je Zenerova dioda nainstalována se správnou polaritou (zarovnání katodového pásu). Zenerova dioda s reverzním polaritním polem nebude regulovat napětí.tage správně.
• Nedostatečný odpor omezující proud: Pokud je sériový rezistor příliš malý, může diodou protékat nadměrný proud, což způsobí její přehřátí a selhání. Vypočítejte vhodnou hodnotu rezistoru na základě vstupního napětí.tage, Zenerův objemtage a požadovaný Zenerův proud.
• Překročený ztrátový výkon: Ujistěte se, že výkon rozptýlený Zenerovou diodou (Vz * Iz) nepřekročí její maximální jmenovitý výkon. Nadměrný rozptyl povede k tepelnému poškození.
• Nesprávný objem Zenerovatage: Potvrďte, že Zenerův objemtagNapětí diody (MMSZ5V1CW je 5.1 V) odpovídá požadavkům vašeho obvodu.
• Špatné pájené spoje: Zkontrolujte pájené spoje, zda neobsahují studené spoje, můstky nebo přerušené obvody. V případě potřeby je znovu připájejte.

Specifikace

Poznámka: Podrobné elektrické charakteristiky a absolutní maximální jmenovité hodnoty naleznete v technickém listu výrobce Zenerovy diody MMSZ5V1CW.

Záruka a podpora

Protože se jedná o standardní elektronickou součástku, distributor nebo prodejce obvykle poskytuje specifické záruční podmínky v době nákupu. Pro technickou podporu nebo dotazy týkající se Zenerovy diody MMSZ5V1CW se obraťte na svého dodavatele nebo se podívejte do oficiální dokumentace výrobce.

Tento produkt je určen pro použití osobami s odpovídajícími znalostmi elektroniky a návrhu obvodů. Nesprávné použití nebo manipulace může vést k poškození součástky nebo souvisejících obvodů.
