Uživatelská příručka k měniči DATOUBOSS 3000 W s čistou sinusovou vlnou

1. Úvod

Měnič DATOUBOSS s čistým sinusovým proudem o výkonu 3000 W je navržen k převodu 12 V stejnosměrného proudu na 110 V/120 V střídavého proudu a je vhodný pro širokou škálu aplikací, včetně solárních systémů, obytných vozů, vozidel a napájení různých domácích a kancelářských zařízení. Vyznačuje se vysokou účinností převodu a komplexními bezpečnostními prvky.

• Výkonný a efektivní: Poskytuje špičkový přepěťový výkon 6000 W s účinností konverze 95 %, čímž překonává modifikované sinusové střídače.
• Vylepšené bezpečnostní funkce: Využívá vysokofrekvenční transformátory a čistě měděné kabely pro stabilní napájení. Součástí jsou dvě zásuvky 110 V AC.
• Robustní ochrana: Vybaven pojistkami proti podpětítage, přes-voltage, přetížení, přehřátí, zkratu a přepólování. Obsahuje integrovaný systém chlazení ventilátorem.
• Intuitivní monitorování: Velký LCD displej s vysokým rozlišením zobrazuje hlasitost v reálném časetaga teploty. Součástí je chladicí ventilátor a proudový chránič GFCI pro provozní bezpečnost.
• Všestranné aplikace: Vyrobeno z odolné hliníkové slitiny letecké kvality, vhodné pro solární systémy, obytné vozy, vozidla, vodní čerpadla, domácí zábavu a kancelářské vybavení.

2. Co je v krabici

Po otevření balení vašeho měniče DATOUBOSS 3000W s čistou sinusovou vlnou byste měli najít následující položky:

• Uživatelská příručka
• 2x 20palcové kabely
• Měnič s čistě sinusovým proudem o výkonu 3000 wattů

Obrázek 2.1: Měnič DATOUBOSS 3000W s čistou sinusovou vlnou spolu s dodanými červenými a černými napájecími kabely a dálkovým ovladačem.

3. Nastavení a instalace

Správné nastavení je zásadní pro bezpečný a efektivní provoz vašeho střídače. Pečlivě dodržujte tyto kroky:

3.1 Rozbalení a kontrola

Opatrně vyjměte všechny součásti z obalu. Zkontrolujte střídač a příslušenství, zda během přepravy nevykazovaly známky poškození. Ujistěte se, že jsou přítomny všechny položky uvedené v části „Co je v krabici“.

3.2 Připojení ke zdroji napájení (baterie)

Měnič vyžaduje zdroj napájení 12 V stejnosměrného proudu, obvykle baterii. Pro připojení použijte dodané kabely 4AWG. Ujistěte se, že je baterie dostatečně nabitá a schopna dodávat potřebný proud pro zamýšlenou zátěž.

1. Identifikujte kladný (+) a záporný (-) pól na střídači i na baterii. Vstupní svorky střídače jsou robustní a měří 7.5 mm pro bezpečné připojení.
2. Připojte červený (kladný) kabel ke kladnému (+) pólu střídače. Pevně ​​jej zajistěte dodanými maticemi a podložkami.
3. Připojte černý (záporný) kabel k zápornému (-) pólu střídače. Pevně ​​jej zajistěte.
4. Připojte druhý konec červeného (kladného) kabelu ke kladnému (+) pólu vaší 12V baterie.
5. Připojte druhý konec černého (záporného) kabelu k zápornému (-) pólu vaší 12V baterie.
6. Ujistěte se, že všechna připojení jsou pevná a bezpečná, aby se zabránilo vzniku oblouku nebo přehřátí.

Obrázek 3.1: Zadní panel střídače s jasně označenými kladnými a zápornými svorkami pro připojení baterie.

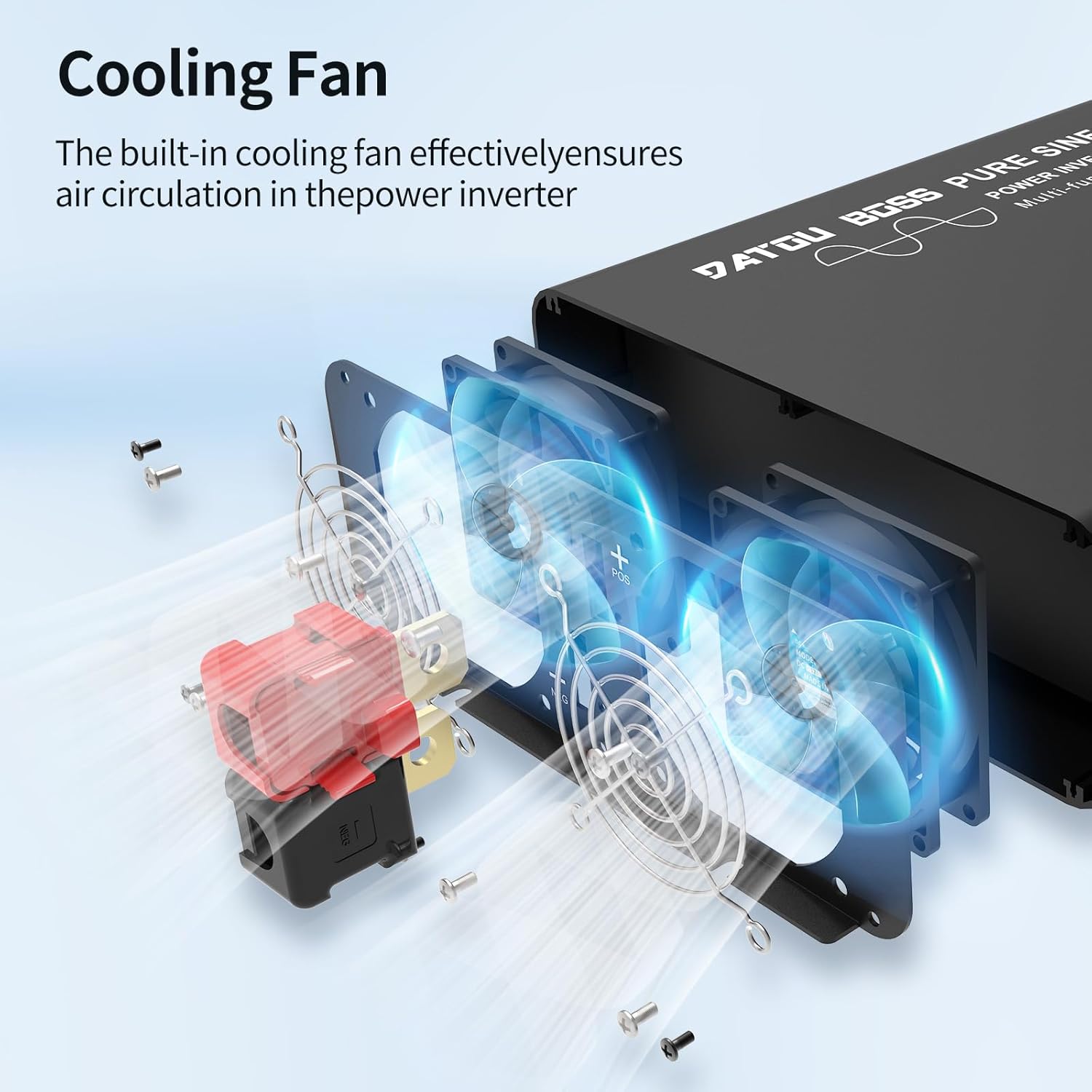

Obrázek 3.2: Konstrukce s dvojitým ventilátorem zajišťuje efektivní odvod tepla pro stabilní výkon.

4. Návod k obsluze

Jakmile je střídač bezpečně připojen ke zdroji napájení, můžete jej začít provozovat:

1. Zapněte měnič pomocí vypínače na zadním panelu. Rozsvítí se LCD displej a zobrazí se stav baterie.tage a výstupní watttage.
2. Zapojte spotřebiče střídavého proudu do duálních zásuvek 110 V/120 V na střídači. Ujistěte se, že celkový příkontagvašich spotřebičů nepřekračuje trvalý jmenovitý výkon střídače (3000 W).
3. Sledujte LCD displej pro informace o vstupní hlasitosti v reálném časetage, výstupní objemtage a spotřebu energie.
4. Po dokončení vypněte střídač a poté odpojte jakékoli spotřebiče nebo baterii.

Obrázek 4.1: Měnič může napájet širokou škálu zařízení, od malé elektroniky až po větší spotřebiče.

Obrázek 4.2: Všestranné využití střídače, který poskytuje energii kdykoli a kdekoli.

5. Údržba

Pro zajištění dlouhé životnosti a optimálního výkonu vašeho střídače DATOUBOSS doporučujeme pravidelnou údržbu:

• Udržujte měnič čistý a bez prachu a nečistot. K čištění používejte měkký, suchý hadřík.
• Zajistěte dostatečné větrání kolem střídače. Neblokujte větrací otvory chladicího ventilátoru.
• Pravidelně kontrolujte všechna kabelová spojení, abyste se ujistili, že jsou pevná a bez koroze.
• Pokud měnič nepoužíváte, skladujte jej na chladném a suchém místě, mimo dosah přímého slunečního záření a vlhkosti.

6. Řešení problémů

Tato část obsahuje řešení běžných problémů, se kterými se můžete setkat u svého střídače. V případě složitějších problémů se obraťte na zákaznickou podporu.

6.1 Běžné problémy a řešení

6.2 Ukázky ochranných funkcí

Měnič je vybaven několika automatickými ochrannými funkcemi pro zajištění bezpečného provozu. Ty jsou demonstrovány ve videu níže:

• Nízký objemtage ochrana: Měnič se vypne, pokud je vstupní stejnosměrné napětítage klesne příliš nízko, čímž chrání baterii před hlubokým vybitím.
• Přes Voltage ochrana: Měnič se vypne, pokud je vstupní stejnosměrné napětítage překračuje bezpečný limit, čímž chrání jednotku před poškozením.
• Ochrana proti přetížení: Pokud připojená zátěž překročí kapacitu střídače, střídač se vypne, aby se zabránilo poškození.
• Ochrana proti zkratu: V případě zkratu na výstupu měnič okamžitě vypne napájení, aby se předešlo nebezpečí.
• Ochrana proti přehřátí: Vnitřní chladicí ventilátory se aktivují, aby se zabránilo přehřátí. Pokud teplota nadále stoupá, měnič se vypne.

Obrázek 6.1: Vizuální znázornění komplexního bezpečnostního ochranného systému střídače.

7. Specifikace

Podrobné technické specifikace pro měnič DATOUBOSS 3000W s čistou sinusovou vlnou:

Obrázek 7.1: Fyzické rozměry střídače pro plánování instalačního prostoru.

8. Záruka a podpora

Pro informace o záruce, technickou podporu nebo servisní dotazy se prosím obraťte na kontaktní údaje uvedené na obalu produktu nebo navštivte oficiální webové stránky DATOUBOSS. webUschovejte si účtenku jako doklad o koupi pro případ reklamace.
