VIRIBUS 26-inch Electric Tricycle User Manual

1. Důležité bezpečnostní pokyny

Read this manual thoroughly before operating your VIRIBUS Electric Tricycle. Failure to follow instructions and safety warnings may result in serious injury or product damage. Always wear a helmet and appropriate safety gear when riding.

• Always perform a pre-ride inspection: check tire pressure, brakes, battery charge, and all connections.
• Do not operate the tricycle under the influence of alcohol or drugs.
• Dodržujte místní dopravní předpisy a předpisy.
• Před jízdou se ujistěte, že je baterie bezpečně zajištěna na svém místě.
• Nepřekračujte doporučenou maximální hmotnost 330 liber.
• Vyhněte se jízdě za nepříznivého počasí nebo na kluzkém povrchu.
• Udržujte ruce a nohy v dostatečné vzdálenosti od pohyblivých částí, zejména řetězu a kol.

2. Konec produktuview

The VIRIBUS 26-inch Electric Tricycle is designed for adults, offering a stable and comfortable riding experience with electric assistance. It features a 350W front hub motor, a 468Wh removable battery, and a 7-speed derailleur system.

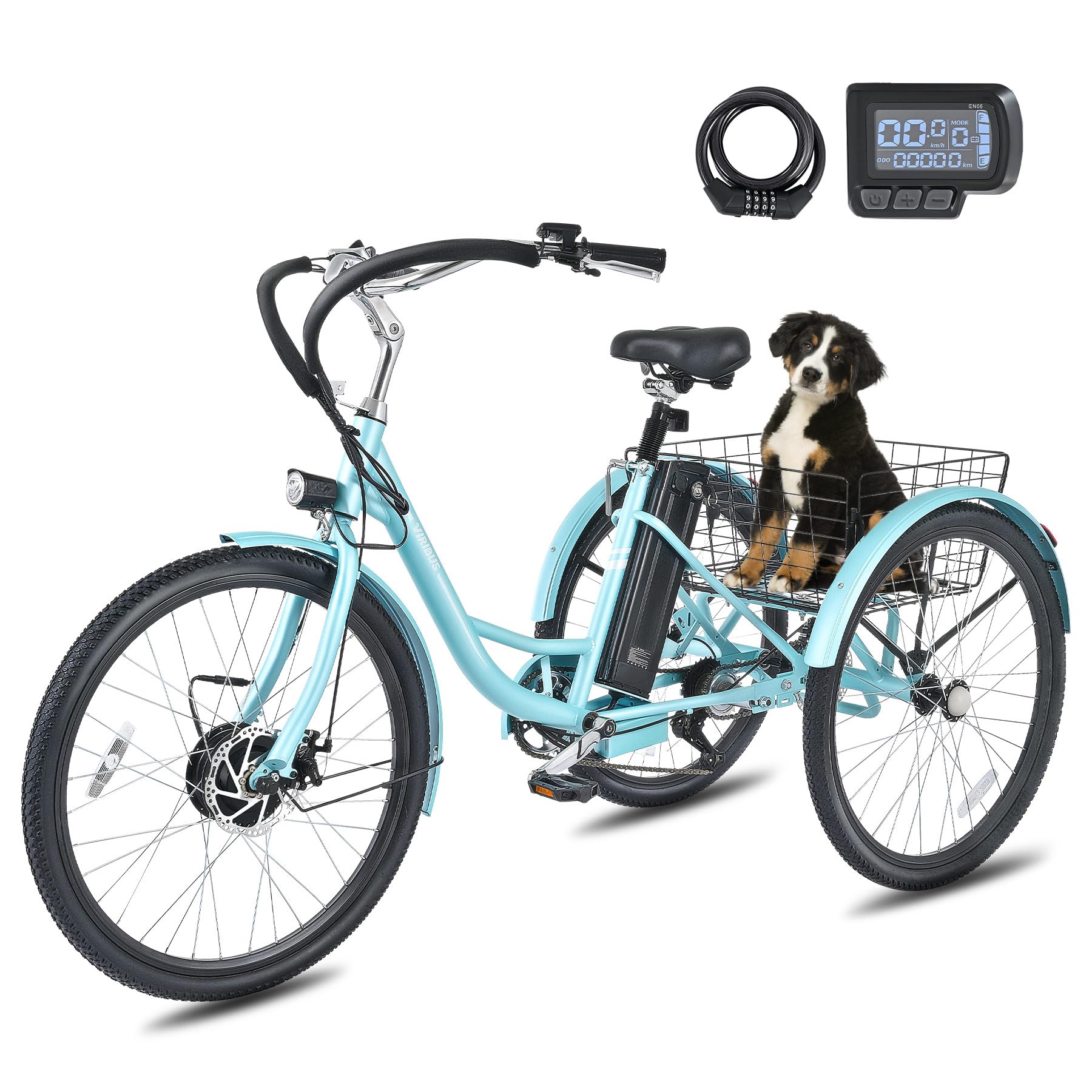

Image: The VIRIBUS 26-inch Electric Tricycle, showcasing its design and large rear basket.

3. Nastavení a montáž

Your VIRIBUS Electric Tricycle requires assembly. Please follow the steps carefully. It is recommended to have a second person assist with assembly.

3.1 Součásti balení

Before starting, ensure all components listed below are present:

• 1x Adult Electric Tricycle (partially assembled)
• 1x Nabíječka
• 1x Baterie
• 1x napájecí kabel
• 1x Šroubovák
• 1x Wrench Set
• 1x Instructions (this manual)
• Košík
• Roh
• Zámek

Image: Charger, power cord, and combination lock included with the tricycle.

3.2 Proces montáže

The tricycle features a dual-chain design with a pre-installed gearbox to simplify assembly. Refer to the detailed assembly instructions provided in the separate assembly guide or online video for step-by-step visual assistance.

Image: The dual-chain design of the VIRIBUS tricycle, highlighting its simplified assembly compared to other models.

1. Vybalte všechny komponenty a rozložte je.
2. Attach the handlebars and adjust to a comfortable height.
3. Namontujte přední kolo a blatník.
4. Assemble the rear axle and wheels, ensuring proper chain tension.
5. Mount the rear basket securely.
6. Install the seat post and saddle, adjusting for rider comfort.
7. Connect all electrical cables, ensuring they are securely fastened and aligned correctly (e.g., motor cable connectors have arrows that must be lined up).
8. Perform a functional check of brakes, gears, and lights.

4. Správa baterií

4.1 Nabíjení baterie

The VIRIBUS Electric Tricycle is equipped with a removable 36V 13Ah (468Wh) lithium battery. For optimal performance and longevity, fully charge the battery before first use and after each ride.

• Locate the charging port on the battery. The battery can be charged while installed on the tricycle or removed.
• Připojte nabíječku k nabíjecímu portu baterie a poté zapojte nabíječku do standardní zásuvky.
• Kontrolka nabíječky bude ukazovat stav nabíjení (obvykle červená pro nabíjení, zelená pro plné nabití).
• Nepřebíjejte baterii. Po dokončení nabíjení odpojte nabíječku.
• Pokud baterii nepoužíváte, uchovávejte ji na chladném a suchém místě.

Image: The removable 36V 13Ah battery, showing its UL2271 certification for safety.

4.2 Instalace a vyjmutí baterie

• To remove the battery, unlock it using the provided key and slide it out of its housing.
• To install, slide the battery into the housing until it clicks into place, then lock it with the key. Ensure it is secure before riding.

5. Provoz

5.1 Jízdní režimy

The VIRIBUS Electric Tricycle offers three distinct riding modes:

• Ruční ovládání: Ride as a traditional tricycle using the 7-speed Shimano derailleur.
• Pedal Assist System (PAS): The motor provides assistance as you pedal. There are 5 levels of pedal assist, allowing you to choose the desired level of power.
• Režim plynu: Use the twist throttle for power on demand without pedaling, reaching a maximum speed of 15.5 mph.

Image: Visual representation of the three riding modes: Throttle, Pedal Assist, and Manual.

5.2 Ovládací prvky a displej

The handlebars feature intuitive controls for easy operation. The LCD display provides essential riding information.

Image: Handlebar controls and the LCD display panel.

• Ovládání světla: Activates the front LED headlight.
• Ovládání škrticí klapky: Twist grip on the right handlebar for electric power.
• Horn Control: Button for audible warning.
• LCD displej: Monitors battery life, current speed, distance traveled (odometer), and selected pedal assist level (1-5).

5.3 Řazení rychlostních stupňů

The 7-speed Shimano derailleur allows you to adjust your pedaling effort to match terrain and speed. Use the thumb shifter on the handlebars to change gears smoothly.

Image: The 7-speed Shimano derailleur shifter for steady control.

6. Comfort and Storage Features

6.1 Cushioned Saddle

The tricycle is equipped with a spring suspension saddle designed for comfort, absorbing bumps for a smoother ride. The saddle is adjustable to suit rider height and preference.

6.2 Spacious Rear Basket

A large rear basket is included, capable of accommodating up to 110 lb (50 kg). This provides ample space for groceries, personal items, or even small pets.

Image: The cushioned saddle and the spacious rear basket.

7. Údržba

Pravidelná údržba zajistí dlouhou životnost a bezpečný provoz vaší elektrické tříkolky.

• pneumatiky: Check tire pressure before each ride. Maintain pressure within the recommended range printed on the tire sidewall. Inspect for wear and damage.
• brzdy: Regularly check brake pads for wear and ensure brake levers provide firm, responsive stopping power. Adjust as needed.
• Řetěz: Udržujte řetěz čistý a promazaný, abyste zabránili korozi a zajistili plynulé řazení.
• Baterie: Keep battery terminals clean. Charge the battery regularly, even if not in use, to maintain its health. Avoid fully discharging the battery.
• Spojovací materiál: Pravidelně kontrolujte všechny matice, šrouby a rychloupínací páky, abyste se ujistili, že jsou pevné a bezpečné.
• Čištění: Vyčistěte tříkolku reklamouamp hadříkem a jemným mýdlem. Vyhněte se mytí elektrických součástí tlakovou vodou.

8. Řešení problémů

If you encounter issues with your VIRIBUS Electric Tricycle, refer to the following common problems and solutions:

• Tříkolka se nezapne:
  • Ujistěte se, že je baterie plně nabitá a správně nainstalována.
  • Check that the battery is locked into place.
  • Verify all electrical connections, especially the main power cable and motor cable, are securely connected and correctly aligned (look for alignment arrows on connectors).
• Motor not assisting or throttle not working:
  • Check the battery charge level on the LCD display.
  • Ensure all motor and controller cables are firmly connected.
  • Verify the PAS level is set above 0 if using pedal assist.
• Brzdy se zdají být slabé:
  • Zkontrolujte brzdové destičky, zda nejsou opotřebované, a v případě potřeby je vyměňte.
  • Seřiďte napnutí brzdového lanka.
• Gears are not shifting smoothly:
  • Check for proper chain lubrication.
  • Inspect the derailleur for damage or misalignment.
  • Upravte napětí lanka přehazovačky.

If you cannot resolve an issue, please contact VIRIBUS Customer Support.

9. Specifikace

10. Záruka a zákaznická podpora

VIRIBUS is committed to providing quality products and support.

10.1 Informace o záruce

• Zásady 30denního vrácení: For quality issues.
• Záruka 12-měsíc: Kryje výrobní vady.
• Doživotní technická podpora: Assistance with product usage and troubleshooting.

10.2 Zákaznická podpora

For any questions, assistance with assembly, or troubleshooting, please contact our customer support team:

• Telefon: +1 (320) 377-3106 (Monday – Friday, 9:00 AM – 5:00 PM PST)
• E-mail: support@viribusbikes.com
