Rakstore XY-AP50H TPA3116D2 Stereo Digital Amplifier Board Uživatelská příručka

1. Úvod

The Rakstore XY-AP50H is a compact and versatile TPA3116D2 stereo digital amplifier board featuring Bluetooth 5.0 connectivity. It delivers 50W+50W output, making it suitable for various audio applications including home theater systems. This manual provides detailed instructions for setup, operation, and maintenance to ensure optimal performance and longevity of your device.

2. Bezpečnostní informace

• Zajistěte napájení objtage is within the specified range of DC 5-27V. Using an incorrect voltage může poškodit zařízení.
• Always connect speakers and power supply before powering on the ampživější.
• Avoid short-circuiting the speaker outputs or power input terminals.
• Nevystavujte zařízení vlhkosti, vodě ani extrémním teplotám.
• Udržujte zařízení mimo dosah dětí.
• Před prováděním jakékoli údržby nebo zapojování odpojte napájení.

3. Vlastnosti produktu

• Vysoký výstupní výkon: 50W + 50W stereo output.
• Připojení Bluetooth 5.0: Stable wireless audio transmission up to 15 meters (unobstructed).
• Wide Voltage Rozsah: Operates on DC 5-27V / 2A or above.
• Více audio vstupů: Supports Bluetooth, AUX, and USB Sound Card functions.
• Ochranné mechanismy: Includes power supply reverse connection protection, short circuit protection, and self-recovery overheating protection.
• Kompatibilita reproduktorů: Adaptable for 10W-200W, 4Ω/8Ω speakers.

4. Konec produktuview a Komponenty

Familiarize yourself with the various components and connection points of the XY-AP50H amplifikační deska.

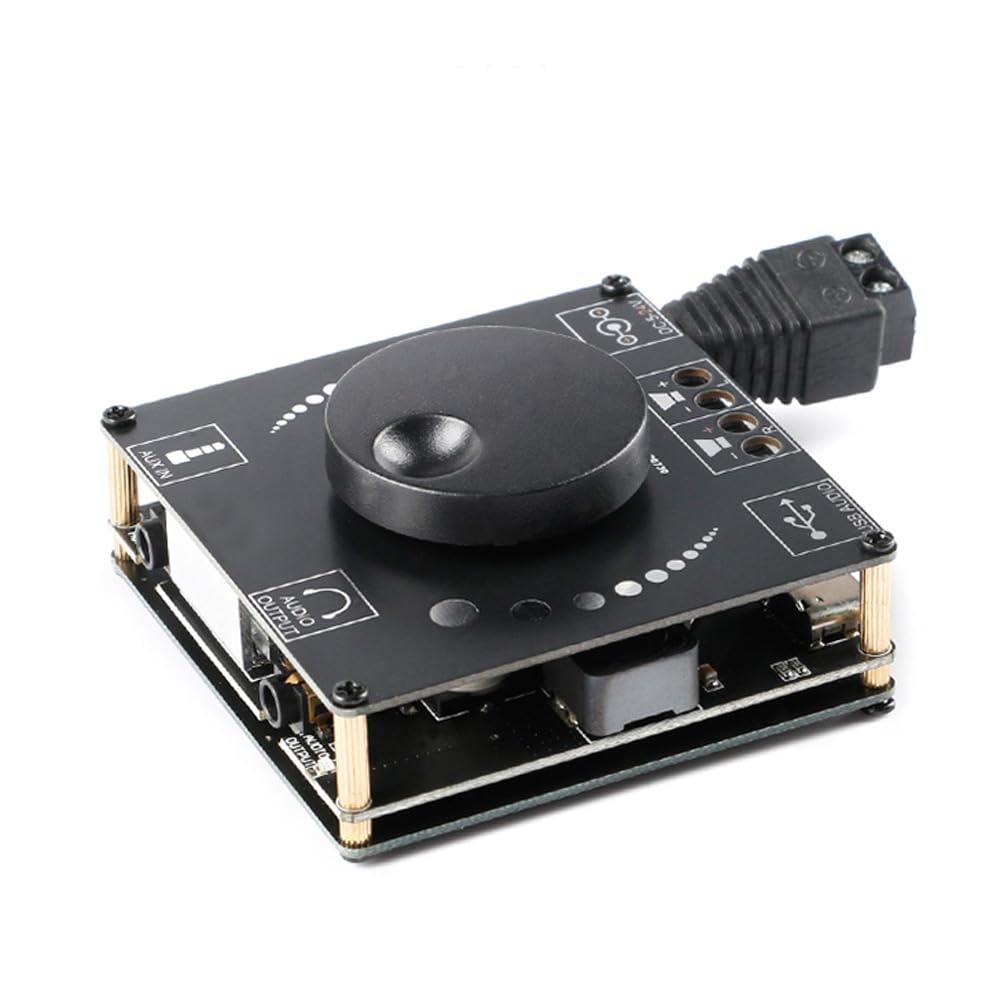

Obrázek 4.1: Nahoru view of the XY-AP50H amplifier board, showing the main components including the volume knob, power input, speaker terminals, AUX input, and USB port.

Obrázek 4.2: Dno view of the XY-AP50H amplifier board, indicating the USB Audio input, speaker outputs (SPKR, SPKL), and DC 5-24V power input.

Obrázek 4.3: Dimensions of the XY-AP50H amplifier board, measuring approximately 60mm by 60mm.

5. Pokyny k nastavení

5.1 Připojení napájení

1. Zajistěte amplifier is powered off and disconnected from any power source.
2. Connect a DC 5-27V / 2A or above power adapter to the DC power input jack on the board. Observe polarity if using bare wires.

5.2 Připojení reproduktoru

1. Identify the left (SPKL) and right (SPKR) speaker output terminals on the board.
2. Connect your passive speakers (10W-200W, 4Ω/8Ω) to the corresponding terminals. Ensure correct polarity (+ to + and - to -) for each speaker.

5.3 Možnosti zvukového vstupu

The XY-AP50H supports three audio input methods: Bluetooth, AUX, and USB Sound Card.

5.3.1 Připojení Bluetooth

1. Zapněte amplifikační deska.
2. Na zařízení, které je zdrojem zvuku (např. chytrý telefon, tablet), povolte Bluetooth a vyhledejte dostupná zařízení.
3. Select "XY-AP50H" from the list to pair. A confirmation sound will indicate successful pairing.

5.3.2 AUX Input Connection

1. Connect a 3.5mm audio cable from your audio source device's headphone jack to the AUX input port on the amplifikační deska.
2. The amplifier will automatically switch to AUX input mode when a cable is detected.

5.3.3 Funkce zvukové karty USB

Obrázek 5.1: Illustration of connecting the XY-AP50H to a computer via a data cable to utilize its USB sound card function, providing improved audio output quality.

1. Připojte amplifier board to your computer using a USB data cable (Type-C to USB-A or Type-C to Type-C, depending on your computer's ports).
2. Most computers will automatically recognize the amplifier as an external sound card.
3. If prompted, select the XY-AP50H as the audio output device in your computer's sound settings.
4. Open your computer's audio playback software to play music. The amplifier will output the audio.

6. Návod k obsluze

6.1 Zapnutí/vypnutí

Connect or disconnect the DC power supply to power on or off the amplifikační deska.

6.2 Ovládání hlasitosti

Rotate the potentiometer knob on the board clockwise to increase volume and counter-clockwise to decrease volume.

6.3 Input Mode Switching

The amplifier automatically prioritizes inputs. Bluetooth is typically the default. Connecting an AUX cable will switch to AUX. Connecting via USB to a computer will activate the USB sound card mode.

7. Specifikace

8. Řešení problémů

• Žádný zvuk:
  • Check power supply connection and ensure it meets DC 5-27V / 2A or above.
  • Zkontrolujte, zda jsou reproduktory bezpečně zapojené a správně polarizované.
  • Ensure the correct audio input mode is selected (Bluetooth paired, AUX cable connected, or USB sound card active).
  • Nastavte knoflík hlasitosti na amplifier a vaše zařízení, které je zdrojem zvuku.
• Zkreslený zvuk:
  • Reduce the volume from both the ampzařízení a zdroj zvuku.
  • Check speaker impedance and power rating to ensure compatibility.
  • Ensure power supply is stable and sufficient (at least 2A).
• Odpojení Bluetooth:
  • Ensure the audio source device is within 15 meters of the amplifier and there are no major obstructions.
  • Zkuste zařízení zrušit a znovu spárovat.
  • Ujistěte se, že žádná jiná zařízení neruší signál Bluetooth.
• Přehřívání:
  • Zajistěte dostatečné větrání kolem amplifikační deska.
  • Reduce output volume or check speaker impedance. The board has self-recovery overheating protection, which may temporarily shut down output.

9. Údržba

• Udržujte ampZáchranná deska čistá a bez prachu. K čištění použijte měkký, suchý hadřík.
• Avoid placing the board in environments with high humidity or extreme temperatures.
• Do not attempt to disassemble or modify the board, as this may void any potential warranty and cause damage.

10. Záruka a podpora

For warranty information and technical support, please refer to the seller's policies or contact Rakstore customer service directly. Keep your purchase receipt as proof of purchase.
