1. Úvod
Děkuji za nákupasing the VVHUDA 22-inch Ceiling Fan with Light. This modern, round, invisible LED fan chandelier is designed to provide both illumination and air circulation for your living spaces. It features remote control and smart app capabilities, offering dimmable lighting with three color temperatures and three fan speeds. Please read this manual thoroughly before installation and operation to ensure safe and efficient use.
Důležité bezpečnostní informace
- Always disconnect power at the circuit breaker before installation, cleaning, or maintenance.
- Instalaci by měl provádět kvalifikovaný elektrikář, aby byla zajištěna správná elektroinstalace a bezpečnost.
- Ujistěte se, že montážní konstrukce unese hmotnost ventilátoru.
- Do not bend fan blades during installation or cleaning.
- Během provozu držte děti v dostatečné vzdálenosti od ventilátoru.
Obrázek 1: Přední strana view of the VVHUDA 22-inch Ceiling Fan with Light.
2. Obsah balení
Před zahájením instalace ověřte, zda jsou všechny komponenty přítomny a nepoškozené:
- 1 x Fan Light Unit
- 1 x Dálkové ovládání
- Installation Hardware (screws, wire nuts, etc. - typically included)
- Návod k použití (tento dokument)
3. Specifikace
| Funkce | Specifikace |
|---|---|
| Číslo modelu | Umpb2CqXD51xfXJt |
| Průměr | 54 cm (22 palců) |
| Výška | 18 cm (7 palců) |
| Hmotnost | 6 kg |
| LED napájení | 36W |
| Lumen výstup | 2880 LM |
| Stmívatelný rozsah | 3000K (Warm White) - 4500K (Neutral White) - 6000K (Cool White) |
| Otáčky ventilátoru | 3 (Nízká, Střední, Vysoká) |
| Nastavení časovače | 1, 2, 4 hodin |
| Lamp Materiál těla | Železo a akryl |
| Maple Leaf Material | Plast |
| Kontrolní metoda | Remote Control, Smart APP Control |
Figure 2: Dimensions of the ceiling fan, showing 58.5cm width and 18cm height.
4. Nastavení (instalace)
Varování: To avoid possible electrical shock, ensure electricity is turned off at the circuit breaker before beginning installation.
- Rozbalte komponenty: Carefully remove all parts from the packaging. Keep packaging materials until installation is complete to prevent loss of small parts.
- Příprava místa montáže: Ensure the ceiling junction box is securely fastened and capable of supporting the fan's weight (6 kg).
- Montážní držák: Připevněte montážní konzolu ke stropní rozvodné krabici pomocí dodaných šroubů.
- Zapojení: Connect the fan's electrical wires to the household wiring according to local electrical codes. Typically, this involves connecting live, neutral, and ground wires. If you are unsure, consult a qualified electrician.
- Připevněte tělo ventilátoru: Opatrně zvedněte ventilátorovou jednotku a připevněte ji k montážnímu držáku. Zajistěte ji určenými šrouby.
- Závěrečné kontroly: Ujistěte se, že jsou všechna připojení bezpečná a ventilátor je pevně namontován. Obnovte napájení jističem.
Obrázek 3: Přample of the ceiling fan installed in a room setting.
5. Návod k obsluze
The VVHUDA ceiling fan can be controlled using the included remote control or a compatible smart application.
Funkce dálkového ovládání
- Zapnutí/vypnutí: Stisknutím tlačítka napájení zapnete nebo vypnete ventilátor a světlo.
- Nastavení barvy světla: Cycle through 3 color temperatures: Warm White (3000K), Neutral White (4500K), and Cool White (6000K).
- Stmívání světla: Upravte jas světla.
- Ovládání rychlosti ventilátoru: Select from 3 fan speeds: Low, Mid, or High.
- Nastavení časovače: Nastavte ventilátor tak, aby se automaticky vypnul po 1, 2 nebo 4 hodinách.
Figure 4: The three adjustable light color temperatures: Warm White, Neutral White, and Cool White.
Inteligentní ovládání APP
For advanced control and convenience, download the designated smart app (refer to the packaging or product listing for app name and QR code). The app typically allows for all remote control functions, plus additional features like scheduling and integration with smart home systems.
Figure 5: The fan provides 360-degree air circulation for effective cooling.
6. Údržba
Pravidelná údržba zajistí dlouhou životnost a optimální výkon vašeho stropního ventilátoru.
- Čištění: Před čištěním se ujistěte, že je napájení vypnuto jističem. Použijte měkký,amp cloth to wipe down the fan body and blades. Do not use abrasive cleaners or solvents, as these can damage the finish.
- Čištění čepele: The fan blades are designed for easy cleaning. Gently remove the outer cover if necessary to access the inner blades for thorough cleaning.
- Utáhněte upevňovací prvky: Periodically check all screws and fasteners on the fan and mounting bracket to ensure they are secure.

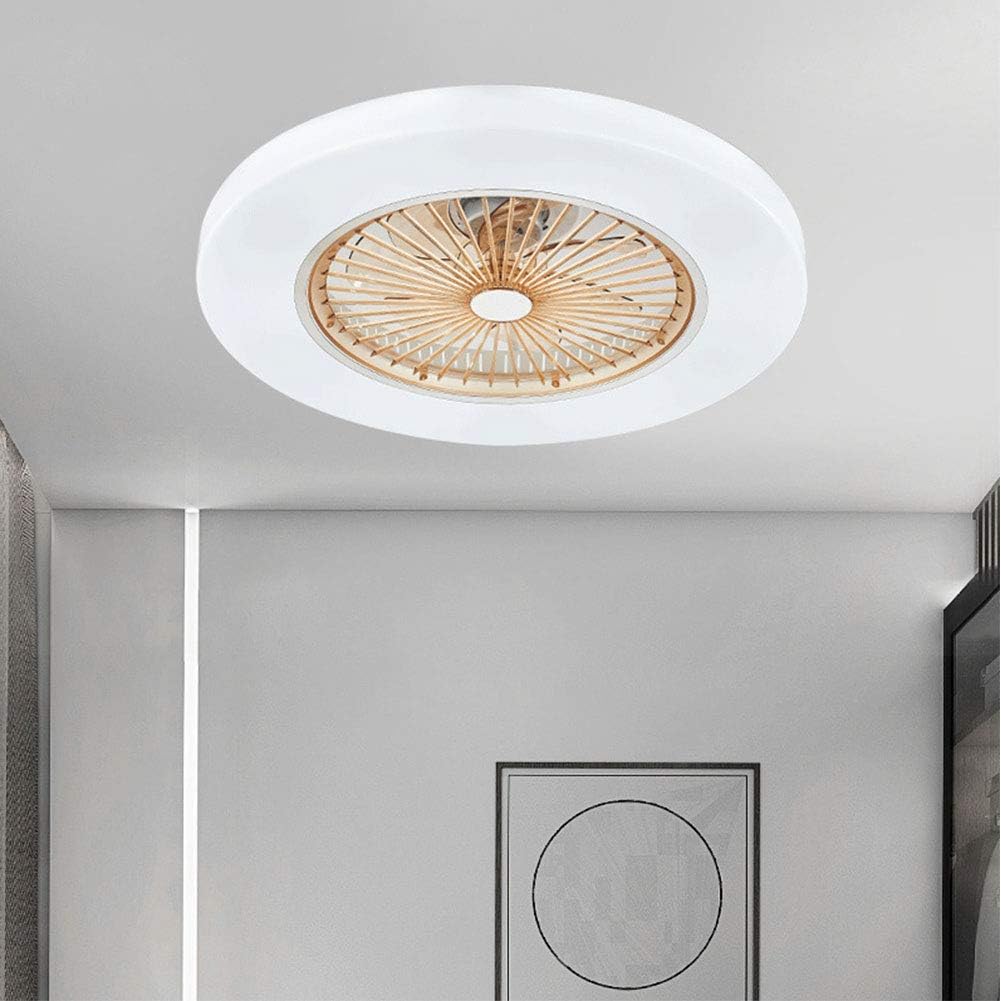

Figure 6: Demonstrating how to clean the fan blades for optimal airflow and hygiene.
7. Řešení problémů
Pokud narazíte na problémy se stropním ventilátorem, podívejte se na následující běžné problémy a jejich řešení:
| Problém | Možná příčina | Řešení |
|---|---|---|
| Ventilátor nefunguje | Žádné napájení Uvolněné připojení kabeláže Vybitá baterie dálkového ovládání | Zkontrolujte jistič a nástěnný vypínač Zkontrolujte, zda jsou všechna zapojení bezpečná (nejprve vypněte napájení). Vyměňte baterie v dálkovém ovladači |
| Světlo se nerozsvítí | Žádné napájení Uvolněné připojení kabeláže Problém s ovladačem LED | Zkontrolujte jistič a nástěnný vypínač Zkontrolujte, zda jsou všechna zapojení bezpečná (nejprve vypněte napájení). Contact customer support if LED driver is suspected |
| Dálkové ovládání nefunguje | Baterie jsou vybité nebo nesprávně vložené Překážka mezi dálkovým ovladačem a přijímačem Dálkový ovladač není spárovaný (pokud je k dispozici) | Replace batteries, ensure correct polarity Odstraňte všechny překážky Refer to remote pairing instructions (if provided separately) |
| Ventilátor vydává neobvyklý zvuk | Uvolněné šrouby Nesprávná instalace | Check and tighten all mounting screws Ensure fan is securely mounted and balanced |
8. Záruka a podpora
Specific warranty information for the VVHUDA 22-inch Ceiling Fan with Light is not provided within this manual. Please refer to the product packaging, the original purchase documentation, or contact VVHUDA customer support directly for details regarding warranty coverage and technical assistance.
For support, please visit the manufacturer's website or contact their customer service department using the contact information provided at the point of purchase.
