Penn Pursuit IV 4000 Fishing Reel Instruction Manual

Zavedení

The Penn Pursuit IV 4000 is a versatile spinning reel designed for both freshwater and saltwater fishing. It features a durable construction, a smooth gear system, and a lightweight, corrosion-resistant graphite body. Equipped with a powerful HT-100 drag system and four sealed stainless steel ball bearings, this reel offers reliable performance and smooth retrieves for various fishing applications.

Image: The Penn Pursuit IV 4000 fishing reel, showcasinjeho design a komponenty.

Bezpečnostní informace

• Always handle fishing hooks with extreme care to prevent injury.
• Během provozu se vyhýbejte pohyblivým částem a chraňte si prsty před skřípnutím.
• Ensure the reel is securely attached to the fishing rod before casting.
• Do not attempt to disassemble the reel beyond routine maintenance as described in this manual, as this may void the warranty and cause damage.
• Store the reel in a safe place, out of reach of children.

Obsah balení

Po vybalení zkontrolujte, zda jsou přítomny všechny komponenty:

• 1 x Penn Pursuit IV 4000 Fishing Reel
• Návod k použití (tento dokument)

Nastavení

1. Připevnění navijáku k rybářskému prutu

1. Zarovnejte patku navijáku s držákem navijáku na rybářském prutu.
2. Tighten the reel seat's locking mechanism until the reel is firmly secured and does not wobble.

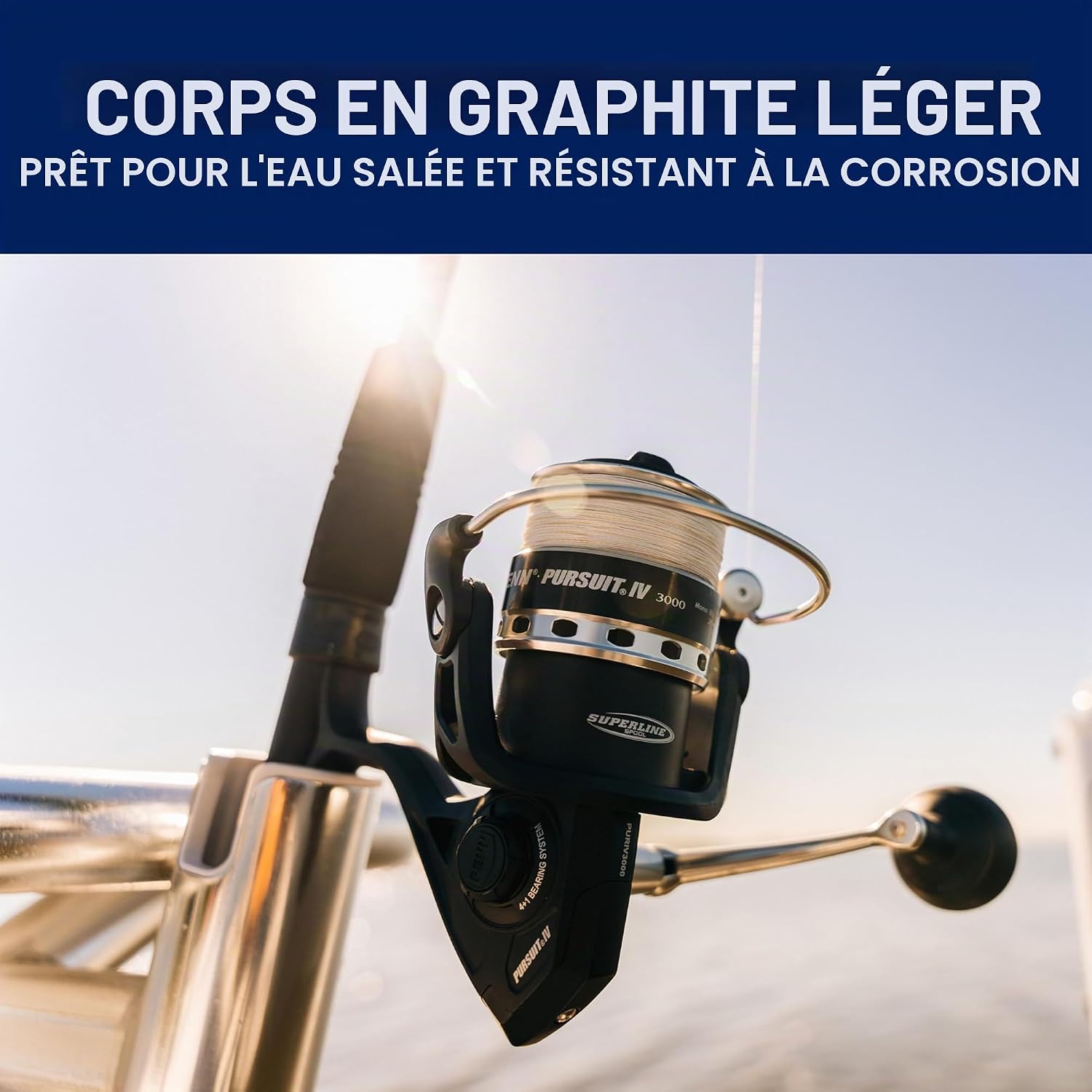

Image: The Penn Pursuit IV reel properly mounted on a fishing rod, ready for use.

2. Navíjení rybářského vlasce

The Penn Pursuit IV 4000 features a machined and anodized aluminum spool designed to hold ample fishing line. Refer to the specifications section for line capacity details (e.g., Monofilament: 270m/8kg, 220m/10kg, 165m/12kg; Braid: 360m/15lb, 260m/20lb, 185m/30lb).

1. Otevřete rameno kauce.
2. Tie the fishing line to the spool using an appropriate fishing knot (e.g., arbor knot).
3. Zavřete kauci.
4. Hold the line under slight tension and slowly reel in, ensuring the line lays evenly on the spool. Do not overfill the spool.

Obrázek: Detailní záběr view of the Penn Pursuit IV spool, illustrating how fishing line is wound.

3. Adjusting Handle Orientation

The Penn Pursuit IV 4000 reel is ambidextrous, allowing the handle to be positioned for either right-hand or left-hand retrieve. To change the handle side, simply unscrew the handle from one side and screw it into the opposite side of the reel body.

Návod k obsluze

1. Odlévání

1. Držte prut i naviják pohodlně.
2. Otevřete rameno kauce.
3. Use your index finger to hold the line against the rod.
4. Otočte tyč dopředu, uvolněteasing the line with your index finger at the desired point in the cast.
5. As the lure or bait approaches the water, gently feather the line with your finger to control the distance and prevent backlash.
6. Close the bail arm manually or by turning the handle once the lure has landed.

2. Získávání

Turn the handle to retrieve the line. The Penn Pursuit IV 4000 has a gear ratio of 6.2:1, retrieving approximately 94 cm (37 inches) of line per crank. This high retrieve rate is efficient for various fishing techniques.

3. Nastavení brzdového systému

The HT-100 carbon fiber drag system provides smooth and consistent drag pressure. The drag knob is located on the front of the spool.

• Otočte brzdovým knoflíkem ve směru hodinových ručiček pro zvýšení napětí brzdy.
• Otočte brzdovým knoflíkem proti směru hodinových ručiček pro snížení napětí brzdy.
• Set the drag before fishing. A common guideline is to set the drag to approximately one-third of the line's breaking strength.

Obrázek: Explodoval view diagram illustrating the Penn HT-100 carbon fiber drag washers, which provide smooth and powerful drag.

4. Instant Anti-Reverse

The instant anti-reverse bearing eliminates rotor back-play, ensuring immediate hook sets. This feature is always active and requires no user adjustment.

Obrázek: Podrobný view of the Penn Pursuit IV reel, highlighting the sealed stainless steel ball bearings for smooth operation.

Údržba

1. Čištění po použití

• Po každém použití, zejména ve slané vodě, naviják důkladně opláchněte čistou vodou. Neponořujte naviják.
• Otřete naviják dosucha měkkým hadříkem.
• Pay attention to crevices where salt or debris might accumulate.

2. Mazání

• Pravidelně nanášejte malé množství oleje na navijáky na pohyblivé části, jako jsou otočné body ramene třmenu a rukojeť.
• Pokud provádíte důkladnější čištění, naneste na hlavní převod a pastorek tenkou vrstvu maziva na vřetena. V případě nejistoty se poraďte s odborníkem.
• Používejte pouze maziva speciálně určená pro rybářské navijáky.

3. Skladování

• Store the reel in a dry, cool place away from direct sunlight and extreme temperatures.
• Loosen the drag knob slightly before storing to prevent compression of the drag washers.

Odstraňování problémů

Specifikace

Informace o záruce

Penn products are manufactured to high standards and are typically covered by a manufacturer's warranty against defects in materials and workmanship. For specific warranty terms and conditions, please refer to the documentation included with your purchase or visit the official Penn webUschovejte si doklad o koupi pro případ reklamace.

Podpora

For further assistance, technical support, or to inquire about replacement parts, please contact Penn customer service or visit their official webmísto:

• Oficiální Webmísto: www.pennfishing.com (Zkontrolujte prosím regionální websites for specific contact information.)
• Služby zákazníkům: Obraťte se na úředníka webweb s kontaktními čísly nebo e-mailovou podporou.
