DATOUBOSS 24V to 230V Pure Sine Wave Power Inverter User Manual

1. Úvod

This manual provides detailed instructions for the safe and efficient operation of your DATOUBOSS 24V to 230V Pure Sine Wave Power Inverter. This device converts 24V DC power from batteries or vehicles into stable 230V AC power, suitable for a wide range of household and outdoor appliances. Please read this manual thoroughly before use and retain it for future reference.

2. Bezpečnostní pokyny

VAROVÁNÍ: Nedodržení těchto bezpečnostních pokynů může vést k úrazu elektrickým proudem, požáru, vážnému zranění nebo smrti.

• Ensure the inverter is connected to a 24V DC power source only. Connecting to an incorrect voltage may damage the unit and connected devices.
• Nevystavujte střídač vodě, dešti, sněhu nebo stříkající vodě.
• Nepoužívejte měnič, pokud upadl nebo je poškozen.
• Ensure proper ventilation around the inverter. Do not block cooling vents.
• Udržujte děti mimo dosah měniče.
• Neotevírejte měnič casing. Uvnitř nejsou žádné součásti, které by mohl uživatel opravit.
• Always connect the ground wire properly before operation.
• Před prováděním jakékoli údržby nebo čištění odpojte měnič od zdroje napájení.

The inverter is equipped with multiple protection functions for your safety and equipment protection:

• Nízký objemtage Ochrana
• Vysoký objemtage Ochrana
• Ochrana proti zkratu
• Ochrana proti přehřátí
• Ochrana proti přetížení
• Ochrana proti zpětnému připojení

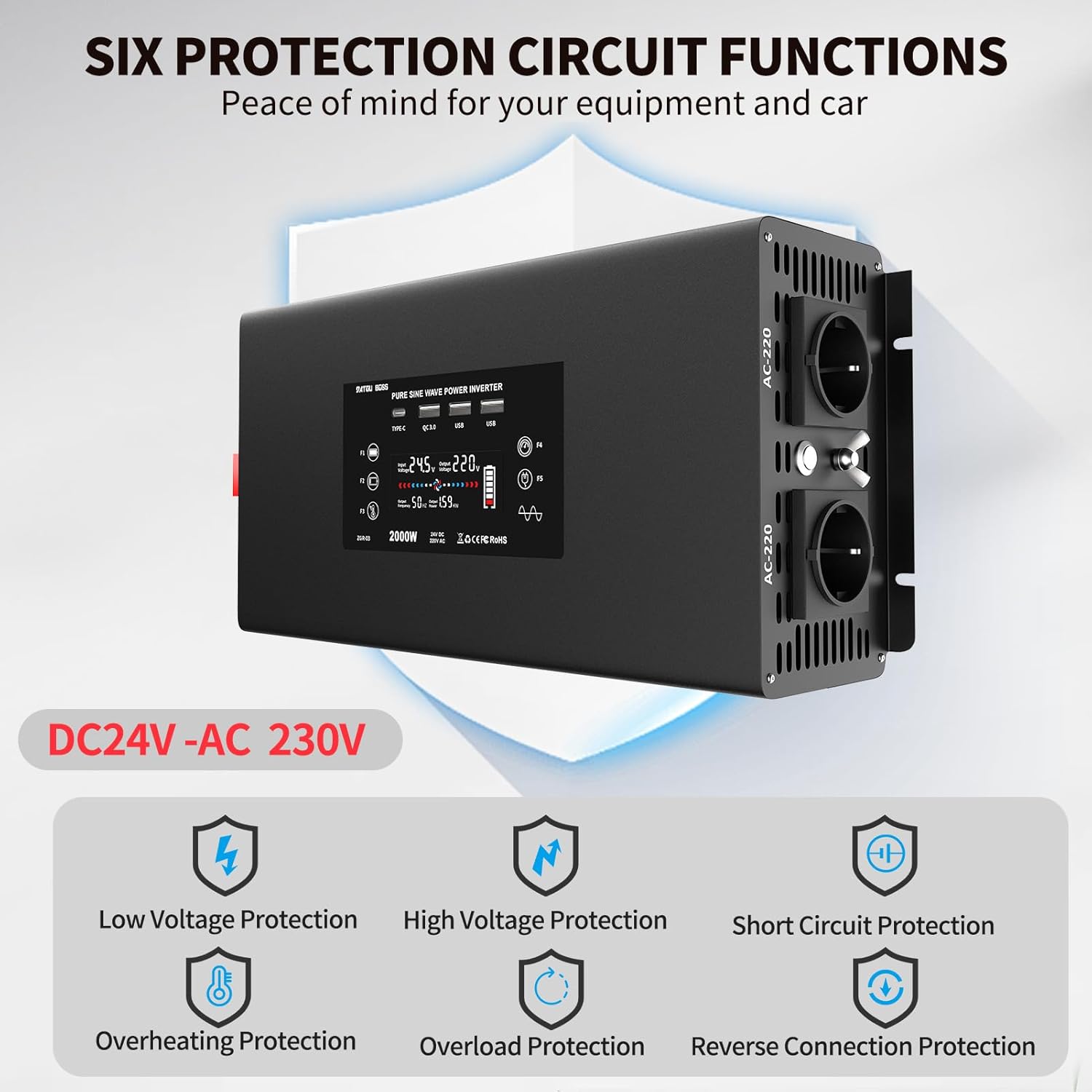

Figure 2.1: Visual representation of the six protection circuit functions.

3. Co je v krabici

Po otevření balení se prosím ujistěte, že jsou všechny součásti přítomny a nepoškozené:

• 1 x 2000W Pure Sine Wave Inverter
• 2 x Connection Cables (Red for Positive, Black for Negative)
• 1 x Dálkové ovládání
• 1 x Uživatelská příručka (tento dokument)

Figure 3.1: The DATOUBOSS Pure Sine Wave Power Inverter and its included accessories.

4. Konec produktuview

The DATOUBOSS Pure Sine Wave Power Inverter is designed for efficient and stable power conversion. Key features include:

• Výstup čisté sinusové vlny: Poskytuje čistý a stabilní střídavý proud, vhodný pro citlivou elektroniku.
• Vysoký výstupní výkon: Converts 24V DC to 230V AC with a continuous output of 2000W and a peak power of 4000W.
• Více výstupních portů: Equipped with 2 EU AC outlets, 2 USB 5V/2.1A ports, 1 QC3.0 fast charging port, and 1 Type-C port.
• Inteligentní chladicí systém: Features two intelligent fans that activate based on temperature and load, ensuring efficient heat dissipation and improved performance.
• Dálkové ovládání: Bluetooth-enabled remote control for convenient operation from a distance.
• Komplexní ochrana: Built-in safeguards against overload, short circuit, high temperature, low voltage, vysoký objemtage, and reverse connection.

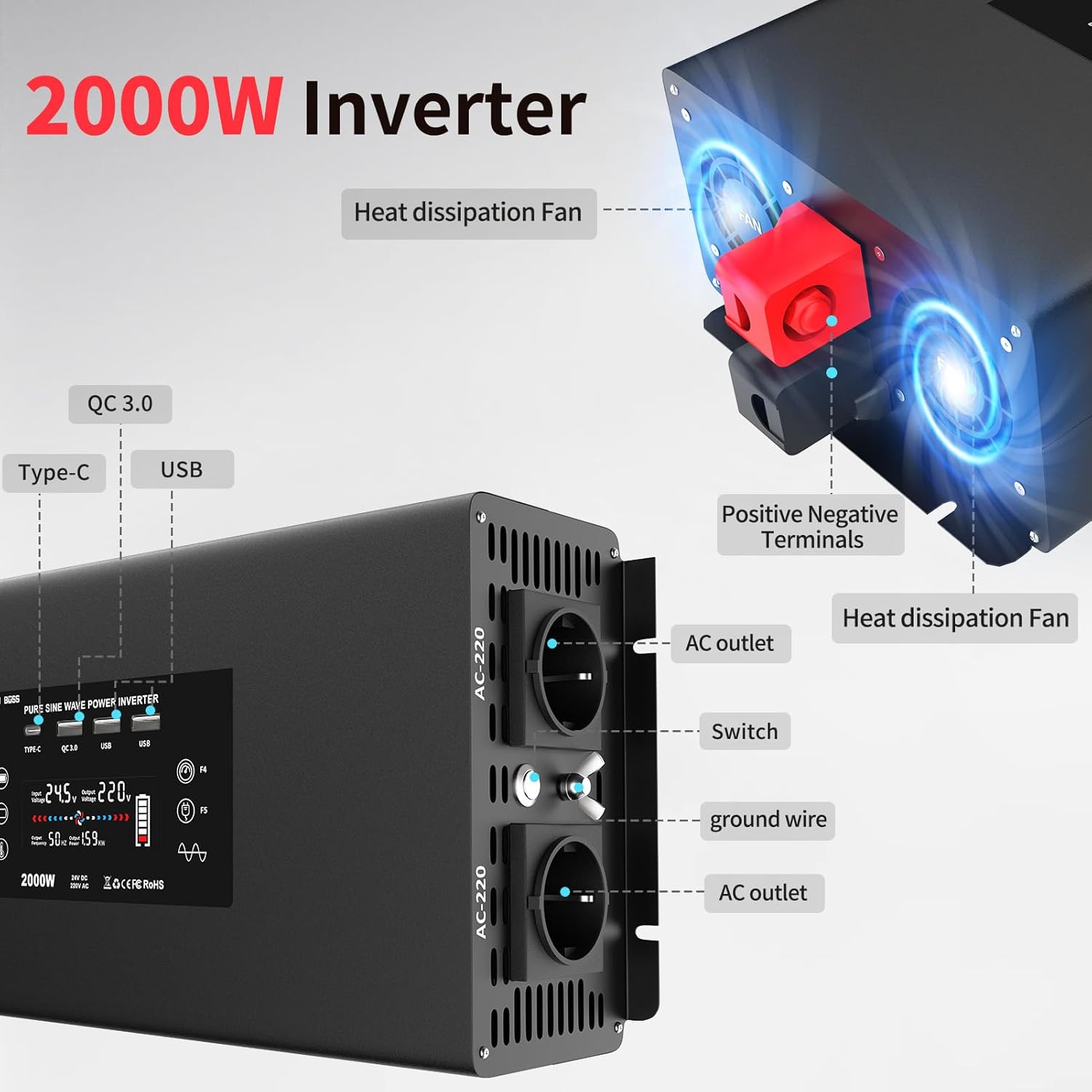

Obrázek 4.1: Přední a boční view highlighting AC outlets, USB ports, and cooling fans.

Figure 4.2: Illustration of the efficient heat dissipation system with dual fans.

The inverter's display provides real-time information on input voltage, výstupní objemtage, power consumption, and battery status.

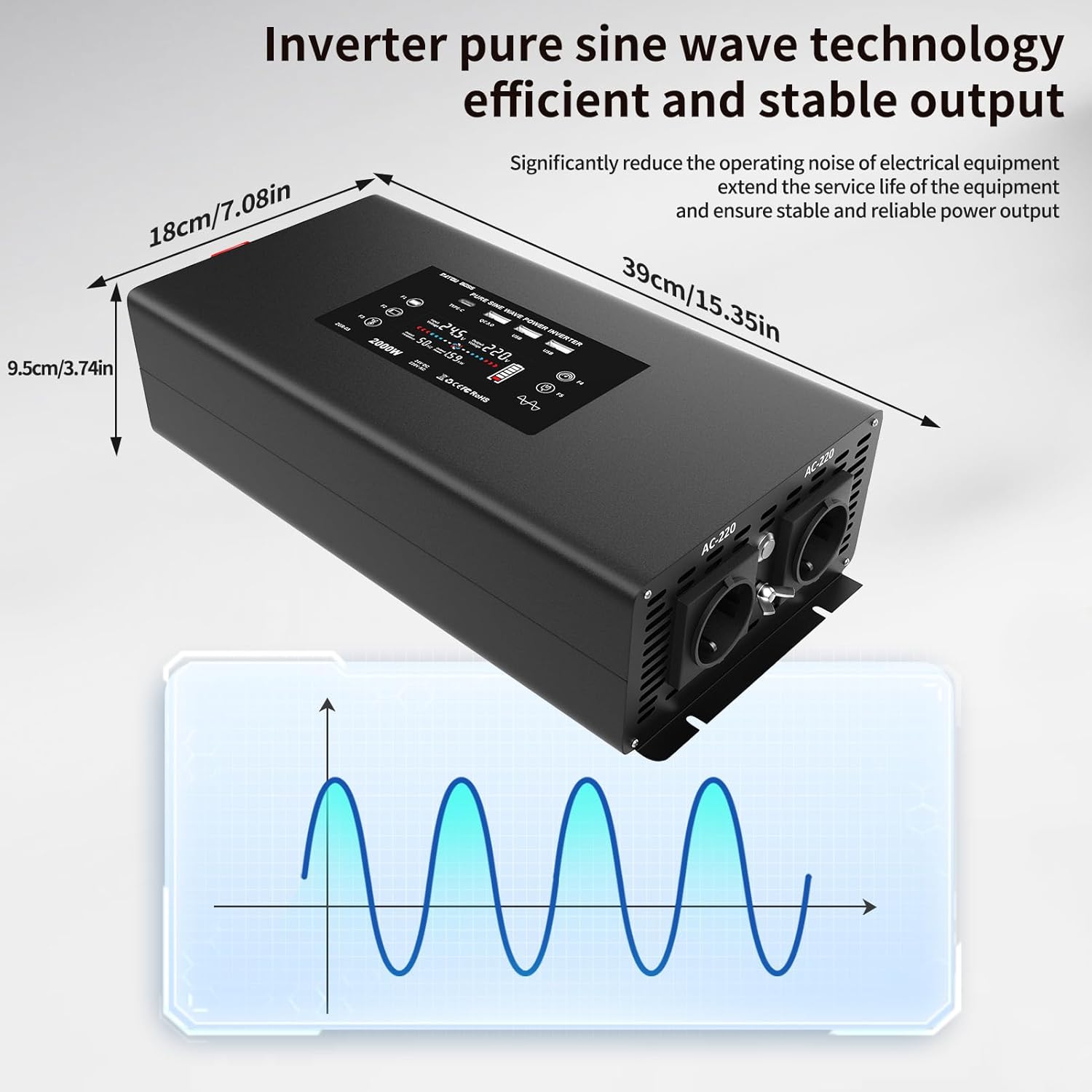

Figure 4.3: Inverter dimensions and a visual representation of pure sine wave output.

5. Nastavení a připojení

Follow these steps to properly set up and connect your DATOUBOSS Power Inverter:

1. Příprava měniče: Place the inverter on a stable, flat surface in a well-ventilated area, away from direct sunlight, heat sources, and moisture.
2. Connect DC Cables to Inverter:
   • Unscrew the nuts on the positive (+) and negative (-) terminals of the inverter.
   • Connect the red cable lug to the positive (+) terminal and the black cable lug to the negative (-) terminal.
   • Tighten the nuts securely with a wrench to ensure a firm connection.

   Video 5.1: Demonstration of connecting the DC cables to the inverter terminals.
3. Connect DC Cables to Battery:
   • Ensure the battery is a 24V DC battery.
   • Connect the other end of the red cable to the positive (+) terminal of the battery.
   • Connect the other end of the black cable to the negative (-) terminal of the battery.
   • Pevně ​​utáhněte spoje.

   It is crucial to connect the positive to positive and negative to negative terminals correctly to avoid damage to the inverter and battery.

4. Zapnutí: Once all connections are secure, press the power button on the inverter or use the remote control to turn on the unit. The display will illuminate, showing the current status.

Video 5.2: Konecview of the inverter's internal components and connection process.

6. Návod k obsluze

The DATOUBOSS inverter is designed for ease of use. Here’s how to operate it:

1. Connecting AC Appliances:
   • Plug your 230V AC appliances into the EU outlets on the inverter.
   • Ensure the total power consumption of all connected appliances does not exceed the inverter's continuous output power (2000W).


   Obrázek 6.1: Přamples of devices compatible with the inverter, including laptops, coffee machines, and more.

2. Using USB and Type-C Ports:
   • Connect your USB-powered devices (e.g., smartphones, tablets) to the USB 5V/2.1A ports or the QC3.0 fast charging port.
   • For devices supporting Type-C charging, use the dedicated Type-C port.

   Video 6.2: Demonstration of charging a smartphone using the inverter's USB port and powering a heater.
3. Obsluha dálkového ovládání:
   • The included remote control allows you to turn the inverter ON and OFF from a distance.
   • Press the "ON" button to activate the inverter.
   • Press the "OFF" button to deactivate the inverter.

   The Bluetooth protocol of the remote control offers better range and penetration compared to infrared remotes.

7. Údržba

To ensure the longevity and optimal performance of your inverter, follow these maintenance guidelines:

• Čištění: Pravidelně otírejte vnější povrch střídače suchým, měkkým hadříkem. Nepoužívejte tekuté čisticí prostředky ani rozpouštědla.
• Větrání: Keep the cooling vents clear of dust and debris. Periodically check for any obstructions.
• Spojení: Periodically check all electrical connections (DC cables to inverter and battery) to ensure they are tight and free from corrosion.
• Skladování: Pokud budete měnič skladovat delší dobu, odpojte jej od baterie a uložte jej na chladném a suchém místě.

8. Řešení problémů

Pokud narazíte na problémy s měničem, podívejte se na následující běžné problémy a jejich řešení:

If the problem persists after attempting these solutions, please contact DATOUBOSS customer support.

9. Specifikace

10. Záruka a podpora

Společnost DATOUBOSS se zavázala poskytovat vysoce kvalitní produkty a vynikající zákaznický servis.

• Záruka: Na tento produkt se vztahuje záruka 24 měsíců od data zakoupení.
• Vrácení: Enjoy a 30-day unconditional return guarantee.
• Zákaznická podpora: For any questions, technical assistance, or warranty claims, please contact our 24/7 customer support.

For further information or support, please visit the official DATOUBOSS store or contact your retailer.
