1. Úvod
Děkuji za nákupasing the Rintuf Portable Spot Cooler 10L-8K. This versatile appliance is designed to provide cooling, dehumidification, and ventilation for various indoor environments. Its portable design and easy setup make it an ideal solution for spaces where traditional air conditioning is not feasible. Please read this manual thoroughly before operation to ensure safe and efficient use of the product.
2. Bezpečnostní informace
Při používání elektrických spotřebičů vždy dodržujte základní bezpečnostní opatření, abyste snížili riziko požáru, úrazu elektrickým proudem a zranění osob.
- Ujistěte se, že napájecí zdroj odpovídá objtaguvedené na štítku s výkonem jednotky.
- Neprovozujte jednotku s poškozeným kabelem nebo zástrčkou.
- Udržujte jednotku mimo dosah vody a jiných kapalin.
- Neblokujte vstupy ani výstupy vzduchu. Kolem jednotky udržujte volný prostor alespoň 20 cm.
- Před čištěním nebo údržbou jednotku odpojte.
- Nepokoušejte se jednotku opravovat ani upravovat sami. Kontaktujte kvalifikovaný servisní personál.
- Tento spotřebič není určen pro použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatečnými zkušenostmi a znalostmi, pokud na ně nedohlíží osoba odpovědná za jejich bezpečnost nebo jim nebyla poskytnuta instrukce ohledně používání spotřebiče.
3. Vlastnosti produktu
- Není nutná žádná instalace: Easy setup without tools, suitable for rental properties or spaces where traditional AC installation is not possible.
- Powerful 2.3kW Cooling: Delivers rapid, targeted cooling for areas up to approximately 7 tatami (11.5 sq m).
- Multifunkční: Offers cooling, powerful dehumidification (up to 40L/day at 30°C, 80% RH), and ventilation modes.
- Non-Drainage Design: Features a self-evaporation function during cooling, minimizing the need for manual water drainage.
- 24H Timer & Temperature Control: Remote control for convenient operation. Adjustable temperature range from 16°C to 32°C, with a 24-hour timer.
- Tichý režim spánku: Ensures comfortable rest with reduced noise levels.
- Easy Mobility & Space-Saving: Equipped with 4-wheel casters for effortless movement and a compact size (31.5x31x69.8cm) for easy storage.
4. Pokyny k nastavení
The Rintuf Portable Spot Cooler is designed for easy, tool-free setup. Follow these steps to prepare your unit for operation.
4.1 Vybalení a umístění
- Opatrně vyjměte přístroj a veškeré příslušenství z obalu.
- Place the unit on a flat, stable surface. Ensure there is at least 20cm of clear space around the air inlets and outlets for proper airflow.
- Thanks to its 4-wheel casters, the unit can be easily moved to your desired location, such as a kitchen, office, garage, or even for car campIng.
Figure 1: Easy mobility with casters and compact design.
4.2 Exhaust Duct and Window Panel Installation (for Cooling Mode)
For effective cooling, the exhaust duct must be properly installed to vent hot air outside. This unit comes with a window panel kit for easy setup without permanent modifications.
- Assemble the window panel: Connect the adjustable sections of the window panel using the provided screws to match your window's length (compatible with window lengths from 65cm to 125cm).
- Attach the exhaust duct adapter to the window panel.
- Connect the flexible exhaust hose to the unit's exhaust outlet by twisting it clockwise until secure.
- Connect the other end of the exhaust hose to the adapter on the window panel.
- Place the assembled window panel in your window opening and secure it. Ensure the window is closed as much as possible around the panel to minimize air leakage.

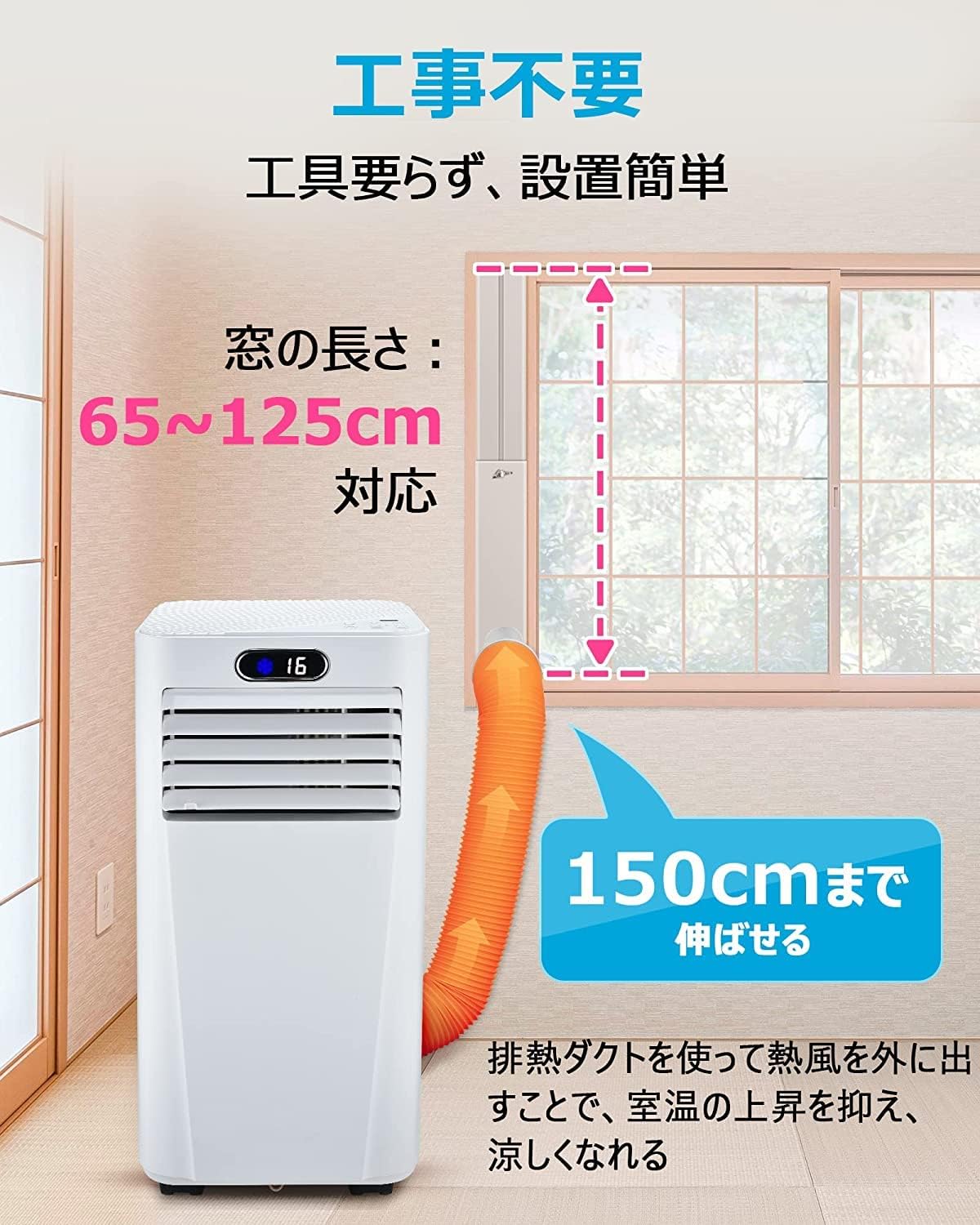

Figure 2: Exhaust duct and window panel setup.
5. Návod k obsluze
The Rintuf Portable Spot Cooler features an intuitive control panel and a remote control for easy operation.
5.1 Ovládací panel a dálkové ovládání
The unit can be operated using the touch controls on the top panel or the included remote control. The LED display on the front shows the current settings.
Figure 3: Main unit with control panel and cool air output.
5.2 Zapnutí/vypnutí
- Stiskněte tlačítko Moc tlačítko (červený kruh s čarou) na ovládacím panelu nebo dálkovém ovladači pro zapnutí nebo vypnutí jednotky.
5.3 Výběr režimu
Stiskněte tlačítko Režim tlačítko (usually represented by a fan, snowflake, or water drop icon) pro procházení dostupných režimů:
- Režim chlazení: Provides powerful 2.3kW cooling. Ensure the exhaust duct is properly installed.
- Režim odvlhčování: Removes excess moisture from the air (up to 40L/day).
- Režim ventilátoru: Circulates air without cooling or dehumidifying, offering two fan speeds (strong/weak).

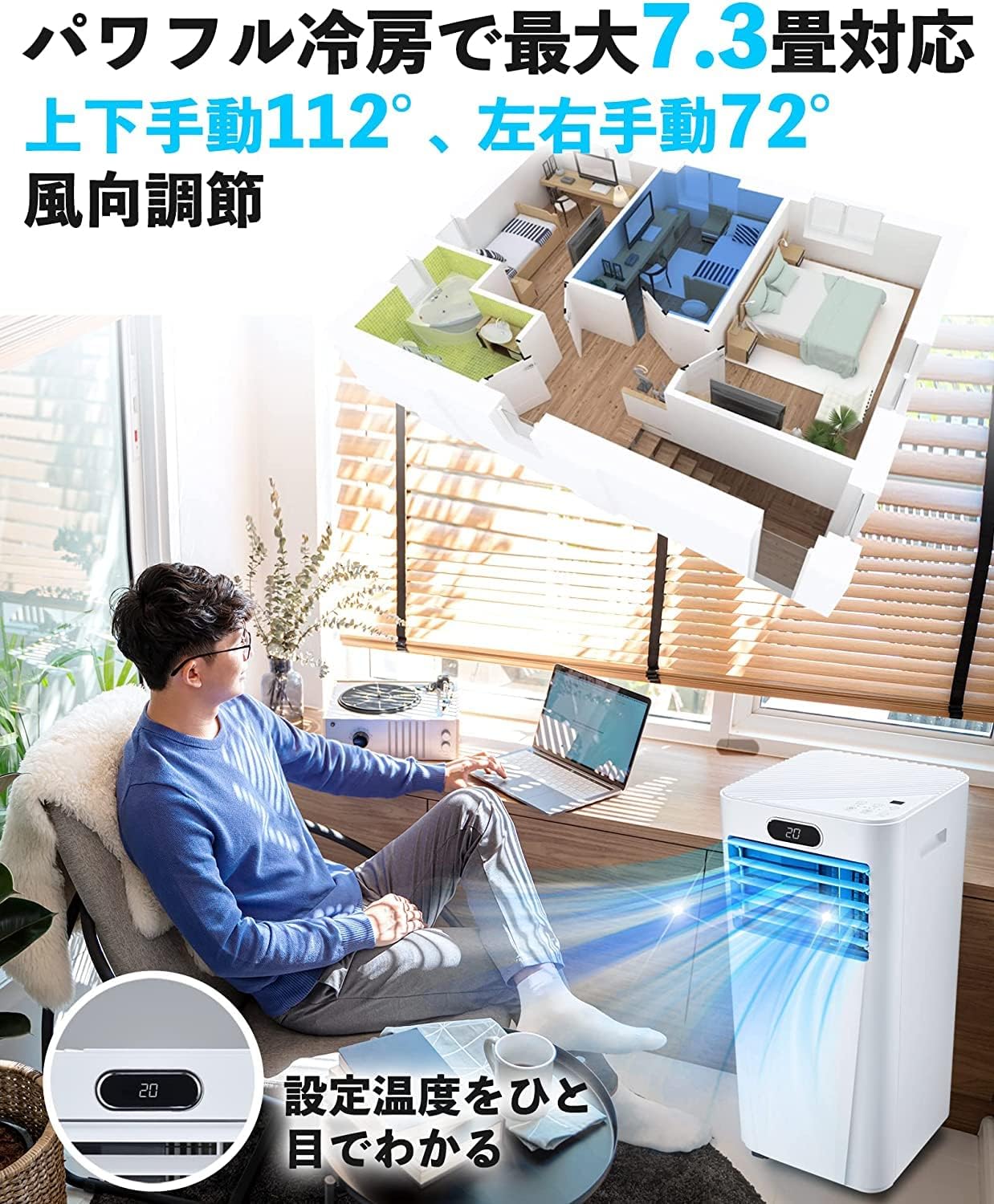

Figure 4: Spot Cooler in operation, showing airflow direction.
5.4 Temperature Adjustment (Cooling Mode Only)
- Použijte Up (šipka nahoru) a Dolů (šipka dolů) buttons to set your desired temperature between 16°C and 32°C. The set temperature will be displayed on the LED panel.
5.5 Fan Speed Adjustment (Fan Mode Only)
- Stiskněte tlačítko Rychlost ventilátoru tlačítko (ikona ventilátoru) to switch between strong and weak fan speeds.
5.6 Funkce časovače
- Stiskněte tlačítko Časovač tlačítko (ikona hodin) to activate the timer. Use the Up a Dolů buttons to set the desired operating duration from 1 to 24 hours in 1-hour increments. This helps save energy by automatically turning off the unit.
5.7 Režim spánku
- Aktivovat Režim spánku (moon icon or similar) for quiet operation during the night, ensuring a comfortable sleep environment.
Figure 5: Timer and Sleep Mode features.
5.8 Louver Adjustment
- Manually adjust the horizontal louvers on the front of the unit to direct the airflow as desired.
6. Údržba
Regular maintenance ensures optimal performance and extends the lifespan of your Rintuf Portable Spot Cooler.
6.1 Čištění vzduchového filtru
The air filter should be cleaned regularly (e.g., every two weeks) to maintain efficiency.
- Vypněte a odpojte jednotku.
- Vyhledejte a vyjměte vzduchový filtr ze zadní strany jednotky.
- Clean the filter using a vacuum cleaner to remove dust. For deeper cleaning, wash it with lukewarm water and a mild detergent.
- Důkladně opláchněte a nechte filtr před opětovnou instalací zcela vyschnout na vzduchu.
Figure 6: Cleaning the removable air filter.
6.2 Vypouštění vody
The unit features a non-drainage design for cooling mode due to its self-evaporation function. However, during dehumidification mode, water will accumulate.
- Full Water Stop: The unit will automatically stop operation when the internal water tank is full in dehumidification mode. An indicator light will typically illuminate.
- Nepřetržité odvodňování: For continuous dehumidification, attach the included drainage hose to the drainage outlet at the back of the unit and direct it to a suitable drain or container.
Figure 7: Dehumidification and drainage options.
6.3 Obecné čištění
- Otřete vnější část jednotky měkkým, damp tkanina. Nepoužívejte agresivní chemikálie nebo abrazivní čisticí prostředky.
- Před opětovným zapojením se ujistěte, že je jednotka zcela suchá.
7. Řešení problémů
If you encounter issues with your spot cooler, refer to the following common problems and solutions.
| Problém | Možná příčina | Řešení |
|---|---|---|
| Jednotka se nezapne | Žádné napájení Napájecí kabel není zapojen Unit is in full water stop mode (dehumidification) | Zkontrolujte elektrickou zásuvku Ujistěte se, že je napájecí kabel bezpečně zapojený Drain water tank or connect continuous drainage hose |
| Nedostatečné chlazení | Vzduchový filtr je znečištěný Exhaust duct not properly installed Příliš velká velikost pokoje Otevřené dveře/okna | Vyčistěte vzduchový filtr Ensure exhaust duct is securely connected and venting outside Use in recommended room size (approx. 7 tatami) Close doors and windows to improve cooling efficiency |
| Jednotka je hlučná | Jednotka není na rovném povrchu Vzduchový filtr špinavý Normální provozní hluk | Umístěte na rovný, stabilní povrch Vyčistěte vzduchový filtr Noise level is 53dB, which is within normal operating range. Use Sleep Mode for quieter operation. |
| Únik vody | Drainage hose not properly connected Water tank full (if not using continuous drainage) | Ensure drainage hose is securely attached Empty water tank or set up continuous drainage |
Pokud problém přetrvává i po vyzkoušení těchto řešení, kontaktujte zákaznickou podporu.
8. Specifikace
| Specifikace | Hodnota |
|---|---|
| Značka | Rintuf |
| Číslo modelu | 10L-8K |
| Chladicí kapacita | 2.3 kW |
| svtage | 100 voltů AC |
| Wattage | 735 wattů |
| Úroveň hluku | 53 dB |
| Teplotní rozsah | 16 °C až 32 °C |
| Odvlhčovací kapacita | Up to 40L/day (at 30°C, 80% RH) |
| Rozměry jednotky (ŠxHxV) | 31.5 cm x 31 cm x 69.8 cm |
| Kontrolní metoda | Remote Control, On-unit Buttons |
| Vlastnosti | Portable, Cooling, Dehumidification, Fan, 24H Timer, Sleep Mode, Casters |
9. Záruka a podpora
Your Rintuf Portable Spot Cooler 10L-8K comes with a limited warranty. Please refer to the warranty card included in your packaging for specific terms and conditions.
For technical support, troubleshooting assistance, or warranty claims, please contact Rintuf customer service through the retailer where you purchased the product or visit the official Rintuf webstránky pro kontaktní informace.
