onn. Full Motion TV Wall Mount User Manual

Zavedení

This manual provides comprehensive instructions for the installation, operation, and maintenance of your onn. Full Motion TV Wall Mount. Designed for flat panel televisions ranging from 50 inches to 86 inches, this mount offers flexible viewing angles with tilt and swivel capabilities. Please read this manual thoroughly before installation to ensure safe and correct usage.

Bezpečnostní informace

• Ujistěte se, že konstrukce stěny unese celkovou hmotnost držáku a televizoru. V případě nejistoty se poraďte s odborníkem.
• Nepřekračujte maximální nosnost 54.4 kg (120 liber).
• Use only the hardware provided or specified in this manual.
• Always use a stud finder to locate wall studs for secure mounting.
• Pro zajištění bezpečnosti a snadné manipulace se doporučují instalace ve dvou osobách.
• Během instalace držte děti a domácí zvířata mimo dosah.

Co je v krabici

Verify that all components are present before beginning installation. If any parts are missing or damaged, do not proceed with installation and contact customer support.

• 1 x Full Motion TV Mount
• 3 x Bags of Hanging Hardware (various screws, washers, spacers)
• 1 x Hanging Template
• 1 x Stručný průvodce (tato příručka)

Image: The onn. Full Motion TV Wall Mount, showing the main bracket and articulating arms. This image illustrates the primary components included in the package.

Nastavení a instalace

Follow these steps carefully to ensure a secure and proper installation of your TV wall mount.

Požadované nástroje (nejsou součástí dodávky):

• Vyhledávač cvočků
• Tužka
• Drill with appropriate drill bits (e.g., 5/32" for pilot holes)
• Úroveň
• Šroubovák s křížovou hlavou
• Nástrčný klíč (pro šrouby s lagovacími drážkami)
• Měřicí páska

Kroky instalace:

1. Připravte televizor: Lay the TV face down on a soft, clean surface. Attach the TV brackets to the back of your TV using the appropriate screws, washers, and spacers from the hardware bags. Ensure the brackets are centered and securely fastened to the VESA mounting holes.
2. Vyhledejte nástěnné sloupky: Use a stud finder to locate the center of two adjacent wooden studs in your desired mounting location. Mark the centers with a pencil.
3. Umístění nástěnné desky: Hold the wall plate of the mount against the wall, aligning the mounting holes with the marked stud centers. Use a level to ensure the wall plate is perfectly horizontal. Mark the drill points.
4. Vrtací pilotní otvory: Drill pilot holes at the marked locations. Ensure the depth of the holes is sufficient for the lag bolts.
5. Připevnění nástěnné desky: Secure the wall plate to the wall using the provided lag bolts and washers. Tighten them firmly with a socket wrench, but do not overtighten.
6. Zavěste televizi: With assistance, carefully lift the TV with the attached brackets and hook them onto the wall plate. Ensure the TV is securely seated on the mount.
7. Zabezpečení televizoru: Tighten any safety screws or locking mechanisms on the TV brackets to prevent accidental dislodging.

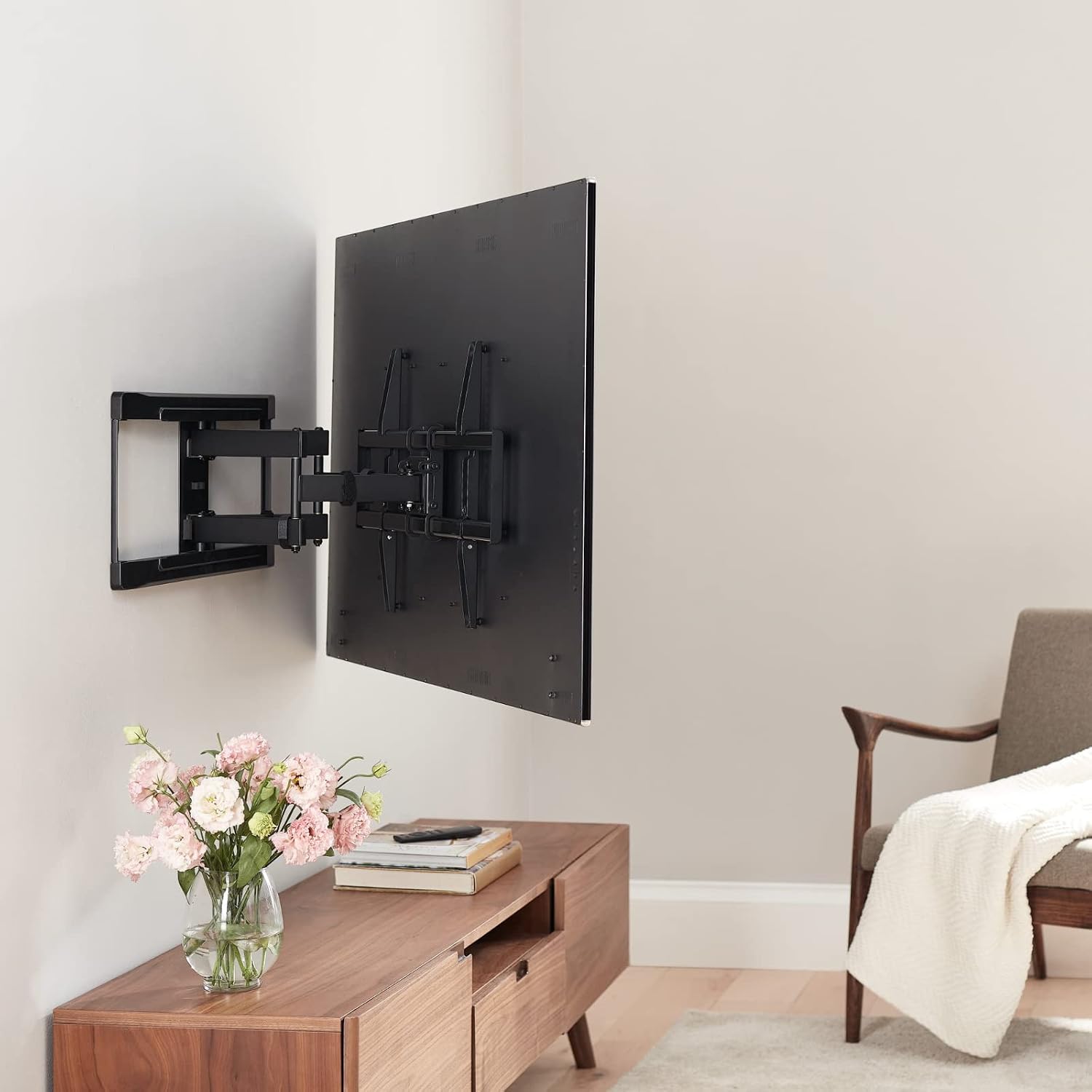

Image: The onn. Full Motion TV Wall Mount installed on a wall with a television attached, demonstrating its full motion capabilities in a corner setup.

Ovládání držáku

Your full motion TV mount allows for flexible positioning to achieve optimal viewúhly a snižují oslnění.

Nastavení sklonu:

The mount supports a tilt range of +5 degrees (upward) to -15 degrees (downward). To adjust the tilt, gently push or pull the top or bottom of your TV to the desired angle. Some models may have knobs or levers to loosen before tilting and tighten after adjustment.

Adjusting Swivel:

The mount allows for a swivel range of +45 degrees to -45 degrees (left to right). To swivel the TV, gently push the side of the TV in the desired direction. The articulating arms will extend and retract as you adjust the angle.

Poznámka: Always handle the TV by its edges when adjusting. Avoid pushing or pulling on the screen directly.

Údržba

Pravidelná údržba zajistí dlouhou životnost a bezpečný provoz vašeho nástěnného držáku televizoru.

• Čištění: K otření držáku použijte měkký, suchý hadřík. Nepoužívejte abrazivní čisticí prostředky ani rozpouštědla, která by mohla poškodit povrchovou úpravu.
• Zkontrolujte připojení: Pravidelně kontrolujte všechny šrouby a vruty, zda jsou pevně utažené. V průběhu času mohou vibrace nebo seřizování způsobit uvolnění upevňovacích prvků.
• Mazání: The articulating joints are designed for smooth movement. If you notice any stiffness, a small amount of silicone-based lubricant can be applied, but this is rarely necessary.

Odstraňování problémů

Pokud narazíte na problémy s nástěnným držákem televizoru, podívejte se na následující běžné problémy a jejich řešení.

Specifikace

Záruka a podpora

Specific warranty information for this product is typically provided on a separate warranty card included with your purchase or can be found on the manufacturer's official webstránky. Uschovejte si prosím doklad o koupi pro případ reklamace.

For technical support or inquiries regarding missing parts, please refer to the contact information provided in the Quick Start Guide that came with your product, or visit the official website of the brand "onn." for further assistance.
