GOLDCHAMP ET360 Digital Coating Thickness Gauge User Manual

Zavedení

The GOLDCHAMP ET360 Digital Coating Thickness Gauge is a high-precision instrument designed for measuring the thickness of coatings on various metal substrates. It automatically identifies the substrate type (iron, aluminum, and zinc) and offers a measurement range of 0-1500 µm with 0.1 µm resolution. This compact and portable device is suitable for inspecting car paint thickness, steel structures, aerospace components, marine applications, and general metal surface treatment.

Image: The GOLDCHAMP ET360 gauge highlighting its magnetic and vortex measurement principles, 0.1µm accuracy, and 0-1500µm measurement range. It indicates compatibility with magnetic (Fe), non-magnetic (NF), and magnetic zinc (Fe+Zn) substrates.

Obsah balení

Po otevření balení se prosím ujistěte, že jsou všechny položky přítomny a v dobrém stavu. Standardní balení obsahuje:

• GOLDCHAMP ET360 Digital Coating Thickness Gauge
• Aluminum Base Film
• Iron Base Film
• Calibration Pieces (50µm, 100µm, 250µm, 500µm, 1000µm)
• Závěsné lano
• Sametová taška
• 2 x AAA baterie
• Návod k použití

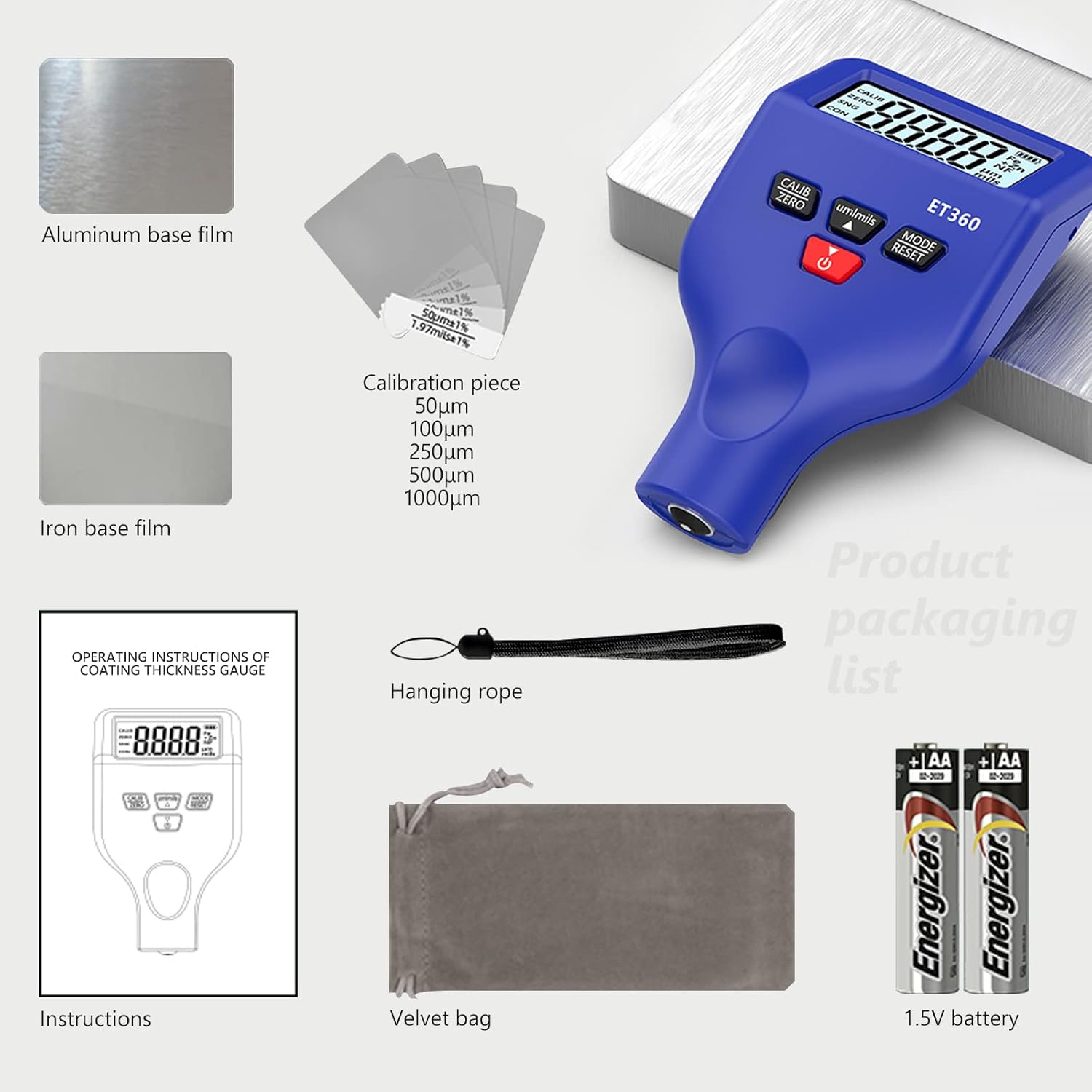

Image: A visual representation of the ET360 package contents, including the gauge, calibration films, batteries, and accessories.

Nastavení

1. Instalace baterie

Zařízení vyžaduje 2 baterie AAA (jsou součástí balení).

1. Vyhledejte kryt přihrádky na baterie na zadní straně zařízení.
2. Posunutím otevřete kryt.
3. Vložte 2 baterie typu AAA a dbejte na správnou polaritu (+/-).
4. Bezpečně zavřete kryt bateriového prostoru.

2. Zapnutí/vypnutí

Stiskněte tlačítko napájení (⏻) pro zapnutí nebo vypnutí zařízení. LCD displej se po zapnutí rozsvítí.

Návod k obsluze

1. Pochopení displeje

The LCD display provides crucial information during operation. Refer to the diagram below for an explanation of each indicator.

Obrázek: Podrobný view of the ET360's LCD screen and physical buttons. The screen shows indicators for calibration (CALIB), zeroing (ZERO), single point measurement (SNG), continuous measurement (CON), battery power, substrate types (Fe, Fe+Zn, NF), unit (µm, mils), and the measurement reading. The physical diagram points out the LCD display, unit switching/data regulation buttons, measurement mode/factory settings buttons, on/off/data down button, anti-slip groove, and measuring probe.

• KALIB: Indicates calibration mode.
• NULA: Indicates zeroing operation is complete.
• SNG: Single point measurement mode (one point at a time).
• OŠIDIT: Continuous measurement mode (continuous detection).
• Indikátor baterie: Zobrazuje aktuální úroveň nabití baterie.
• Fe: Indicates magnetic conductive metal substrates (e.g., steel, iron).
• Fe+Zn: Indicates a zinc coating on magnetic conductive materials (e.g., galvanized steel).
• NF: Indicates non-magnetic metal substrates (e.g., aluminum, copper).
• µm / mils: Measurement unit (microns or mils).
• Měření Odečet: Displays the thickness value.

2. Substrate Identification

The ET360 automatically identifies the type of substrate:

• Fe (Magnetic Substrate): For iron and steel.
• NF (Nonmagnetic Substrate): For aluminum, copper, and other non-ferrous metals.
• Fe+Zn (Magnetic Zinc Substrate): For galvanized layers on magnetic substrates. This new function detects anti-corrosion, wear-resistant, and anti-oxidation coatings, helping to identify original accessories by detecting galvanized layers.

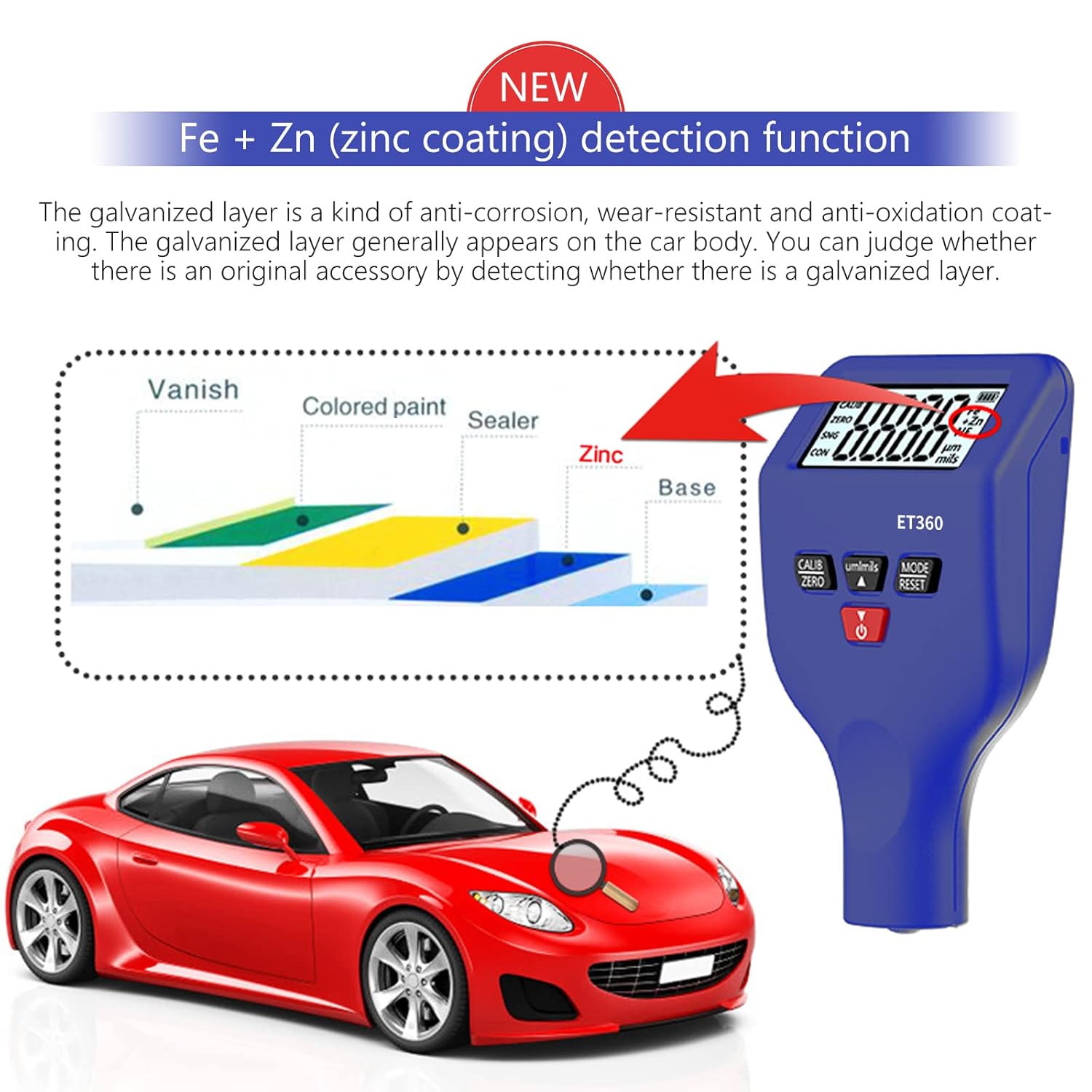

Image: Illustration of the Fe+Zn detection function, demonstrating how the gauge identifies a zinc coating layer on a car body, distinguishing between varnish, colored paint, sealer, zinc, and base layers.

3. Postup měření

1. Ujistěte se, že je zařízení zapnuté.
2. Place the measuring probe firmly and perpendicularly onto the surface to be measured.
3. The device will automatically detect the substrate type and display the coating thickness on the LCD screen.
4. For single point measurement (SNG mode), lift the probe and place it again for a new reading.
5. For continuous measurement (CON mode), slide the probe across the surface for real-time readings.

4. Interval Calibration

To ensure accurate measurements, periodic calibration is recommended.

1. Turn on the device and wait for a stable measurement value.
2. Stiskněte tlačítko KALIB tlačítko pro vstup do kalibračního režimu.
3. Adjust the displayed data to match the target value of your calibration piece using the up/down buttons.
4. Stiskněte KALIB again to save the data.
5. Take another measurement with the calibrated piece to verify the result.

Údržba

• Udržujte zařízení čisté a suché. Otírejte měkkým, suchým hadříkem.
• Nevystavujte zařízení extrémním teplotám, vlhkosti nebo přímému slunečnímu záření.
• Pokud se přístroj delší dobu nepoužívá, vyjměte baterie, abyste zabránili jejich vytečení.
• Store the device in the provided velvet bag to protect it from dust and scratches.
• Handle the measuring probe with care to prevent damage.

Odstraňování problémů

• Zařízení se nezapne: Zkontrolujte instalaci baterií a ujistěte se, že nejsou vybité. V případě potřeby je vyměňte.
• Nepřesné údaje: Perform an interval calibration using the provided calibration pieces. Ensure the probe is clean and making full contact with the surface.
• Displej je slabý nebo bliká: Baterie mohou být vybité. Vyměňte je za nové baterie AAA.
• Chybová zpráva na displeji: Refer to the full instruction manual for specific error codes or contact customer support.

Specifikace

Záruka a podpora

GOLDCHAMP products are manufactured to high-quality standards. If you encounter any issues with your ET360 Digital Coating Thickness Gauge, please contact our customer support team immediately. We are committed to responding to your inquiries within 24 hours.

For further assistance, please refer to the official GOLDCHAMP webnebo kontaktujte svého prodejce.
