1. Úvod
Thank you for choosing the V-GUARD Vinsta Instant Water Heater. This manual provides essential information for the safe and efficient operation of your appliance. Please read these instructions carefully before installation and use, and retain them for future reference.
The V-GUARD Vinsta is designed to provide instant hot water for your daily needs, featuring a compact design and robust safety mechanisms.
2. Bezpečnostní pokyny
VAROVÁNÍ: Nedodržení těchto bezpečnostních pokynů může vést k úrazu elektrickým proudem, požáru, poškození majetku nebo zranění osob.
- Ensure the water heater is installed by a qualified technician in accordance with local regulations and wiring standards.
- Nepoužívejte spotřebič, pokud je poškozen napájecí kabel nebo zástrčka.
- Neponořujte spotřebič do vody nebo jiných kapalin.
- Ujistěte se, že elektrické napájení odpovídá hlasitostitage a wattage specified on the product label (3000 Watts).
- This appliance is equipped with a Capillary Thermostat, Weather Proofing (IPX4), and a Brass Fusible Plug for enhanced safety.
- Před prováděním jakékoli údržby nebo čištění vždy odpojte napájení.
- Během provozu udržujte děti a domácí zvířata mimo dosah spotřebiče.
Image: The V-GUARD Vinsta water heater highlighting its triple safety protection features: Capillary Thermostat for precise temperature control, IPX4 Weather Proofing for protection against water splashes, and a Brass Fusible Plug for over-temperature protection.
3. Konec produktuview
The V-GUARD Vinsta Instant Water Heater is a compact and efficient appliance designed for wall mounting. It features a durable Stainless Steel inner tank and a rustproof outer body.
Komponenty:
- Main Unit (Water Heater)
- Připojení přívodu vody
- Připojení výstupu vody
- Kontrolka napájení
- Kontrolka topení

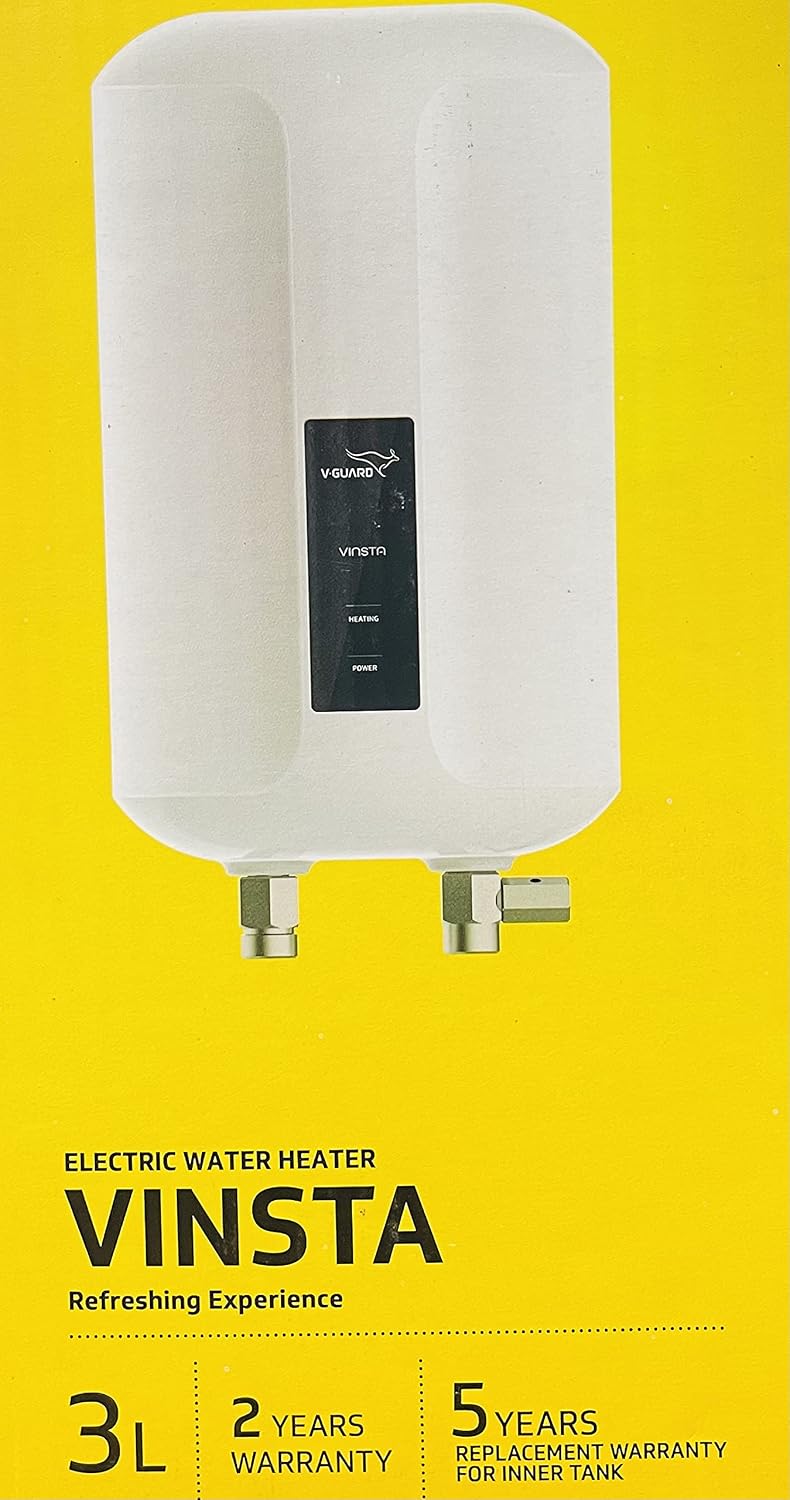

Obrázek: Jasná přední strana view of the V-GUARD Vinsta Instant Water Heater, illustrating its sleek, compact design suitable for wall mounting. The control panel with indicator lights is visible.
Obrázek: A view of the bottom of the V-GUARD Vinsta Instant Water Heater, clearly showing the water inlet and outlet connections, which are essential for plumbing installation.
4. Instalace a nastavení
Proper installation is crucial for the safe and efficient operation of your water heater. It is recommended that installation be performed by a certified plumber or electrician.
4.1 Místo montáže:
- Choose a wall-mounted location close to the point of use to minimize heat loss.
- Ensure the wall is strong enough to support the weight of the water heater when full.
- Zajistěte dostatečný volný prostor kolem jednotky pro údržbu a větrání.
4.2 Instalatérské přípojky:
- Připojte přívod studené vody k přívodnímu potrubí (obvykle označenému modře nebo písmenem „C“).
- Connect the hot water outlet to the fixture (usually marked red or with an 'H').
- Ujistěte se, že všechny spoje jsou těsné a těsní.
- Install a pressure release valve if required by local codes.
4.3 Elektrické připojení:
- Před provedením jakýchkoli elektrických zapojení se ujistěte, že je hlavní napájení vypnuto.
- Connect the water heater to a dedicated electrical circuit with appropriate earthing.
- The appliance requires a 3000 Watt power supply.
4.4 Filling the Tank:
- Before switching on the power, open the hot water tap at the fixture to allow air to escape from the tank.
- Turn on the cold water supply to the water heater.
- Wait until water flows steadily from the hot water tap, indicating the tank is full. Close the hot water tap.
5. Návod k obsluze
Once installed and filled with water, your V-GUARD Vinsta Instant Water Heater is ready for operation.
5.1 Zapnutí:
- Ensure the tank is full of water (refer to Section 4.4).
- Zapněte hlavní napájení ohřívače vody.
- The 'Power' indicator light on the unit will illuminate, indicating the appliance is receiving power.
5.2 Heating Water:
- The 'Heating' indicator light will illuminate when the heating element is active.
- The water heater will begin to heat the water instantly as it flows through the unit.
- The Capillary Thermostat automatically regulates the water temperature to prevent overheating.
5.3 Using Hot Water:
- Open the hot water tap at your desired fixture.
- Adjust the flow rate to achieve the desired water temperature. A lower flow rate generally results in hotter water.
Image: A detailed close-up of the V-GUARD Vinsta water heater's control panel, displaying the brand logo, model name, and the 'Heating' and 'Power' indicator lights, which provide operational status feedback.
6. Údržba
Regular maintenance ensures the longevity and efficient performance of your water heater.
6.1 Čištění exteriéru:
- Otřete vnější povrch ohřívače vody měkkým,amp tkanina.
- Do not use abrasive cleaners, solvents, or harsh chemicals, as these can damage the rustproof finish.
6.2 Descaling (Professional Service Recommended):
- In areas with hard water, mineral deposits (scale) can build up inside the tank and on the heating element, reducing efficiency.
- It is recommended to have the unit descaled by a qualified service technician periodically, typically once a year, depending on water hardness.
6.3 Safety Valve Check:
- Periodically check the pressure release valve (if installed) to ensure it is not blocked. Consult a professional for this check.
7. Řešení problémů
Než se obrátíte na zákaznický servis, přečtěte si prosím následujícího průvodce řešením problémů:
| Problém | Možná příčina | Řešení |
|---|---|---|
| Žádná teplá voda / Voda se neohřívá | Žádné napájení Nádrž není naplněna vodou Porucha topného tělesa | Check power switch and circuit breaker Ensure tank is full before switching on power Kontaktujte zákaznickou podporu |
| Voda není dostatečně horká | Vysoký průtok vody Nízká teplota vstupní vody Hromadění vodního kamene | Reduce water flow rate This is an instant heater, performance depends on flow and inlet temp Contact service for descaling |
| Únik vody | Uvolněné vodovodní spoje Tank damage | Utáhněte spoje Immediately turn off power and water supply, contact customer support |
| Loud noises from unit | Hromadění vodního kamene Vzduch v systému | Contact service for descaling Ensure tank is properly filled and air is purged |
If the problem persists after attempting these solutions, please contact V-Guard customer support.
8. Specifikace
| Funkce | Popis |
|---|---|
| Značka | V-Guard |
| Název modelu | Vinsta |
| Číslo modelu | B097LJ8CTJ |
| Kapacita | 3 litrů |
| Wattage | 3000 wattů |
| Zdroj napájení | Elektrický kabel |
| Typ montáže | Zeď |
| Materiál vnitřní nádrže | Nerez |
| Speciální funkce | Rustproof outer body, Capillary Thermostat, IPX4 Weather Proofing, Brass Fusible Plug |
| Barva | Slonová kost |
9. Záruka a podpora
V-Guard provides comprehensive warranty coverage for your Vinsta Instant Water Heater.
9.1 Warranty Period:
- 2 let záruka on the complete product.
- 5letá záruka na výměnu for the inner tank.
Uschovejte si prosím fakturu pro případ reklamace.
9.2 Zákaznická podpora:
For any service requests, technical assistance, or warranty claims, please contact V-Guard customer support through their official channels. Refer to the contact information provided with your product packaging or on the official V-Guard webmísto.
