Zavedení
This manual provides comprehensive instructions for the operation and maintenance of your SOCOTRAN JC-8629 GPS Full Band Walkie Talkie. This device is a high-power 5W handheld two-way radio featuring GPS positioning, Bluetooth programming, and full-band frequency modulation capabilities. Please read this manual thoroughly before using the product to ensure proper and safe operation.
Obrázek 1: Přední strana view of the SOCOTRAN JC-8629 Walkie Talkie, showing the display, keypad, and antenna.
Obsah balení
Ověřte, zda jsou v balení obsaženy všechny níže uvedené položky:
- 1x JC-8629 Full Band Radio
- 1x antény
- 1x Li-ion baterie
- 1x spona na opasek
- 1x User’s manual (this document)
Konec produktuview a ovládací prvky
Familiarize yourself with the components and controls of your JC-8629 radio.
Figure 2: Labeled diagram of the JC-8629 radio components.
- Anténa: Pro vysílání a příjem signálů.
- Channel selector: Rotary knob to select channels.
- Power Voice switch: Rotary knob for power on/off and volume control.
- PTT klíč: Push-to-Talk button for transmission.
- Key 1 (P1): Short press for working frequency switch; Long press for Channel mode.
- Key 2 (P2): Short press for Custom function; Long press for Monitor mode.
- Navigační klávesa: Up/Down arrows for menu navigation and frequency/channel adjustment.
- Tlačítko MENU: Přístup k systému menu rádia.
- Dual band LCD: Zobrazuje informace o frekvenci, kanálu a stavu.
- Příslušenství Jack: Pro připojení externího audio příslušenství.
- Numerická klávesnice: Pro přímé zadání frekvence a výběr z menu.
- Klávesa odchodu: Ukončí aktuální menu nebo funkci.
- Mikrofon: Vestavěný mikrofon pro hlasový vstup.
- Stavová LED: Indikuje vysílání (červená) nebo příjem (zelená).
- Klíč budíku: Aktivuje funkci nouzového alarmu.
Obrázek 3: Detailní views of the radio's top, side ports, and keypad.
Nastavení
1. Instalace baterie
To install the Li-ion battery pack:
- Zarovnejte bateriový blok s drážkami na zadní straně rádia.
- Zasuňte bateriový blok nahoru, dokud nezacvakne na místo.
- Ujistěte se, že je západka pro uvolnění baterie bezpečně zajištěna.
2. Anténní nástavec
Zašroubujte anténu ve směru hodinových ručiček do konektoru na horní straně rádia, dokud nebude pevně utažena prsty. Nepřetahujte ji.
3. Nabíjení baterie
Before first use, fully charge the battery. Use the provided smart charger.
- Vložte rádio s vloženou baterií do nabíjecí kolébky.
- Ensure the charging contacts on the radio align with those on the cradle.
- The charging indicator light on the cradle will show the charging status (e.g., red for charging, green for fully charged).
Figure 4: The JC-8629 radio and its battery pack in the smart charger.
Návod k obsluze
Zapnutí/vypnutí a hlasitost
Otočte Power Voice switch (3) clockwise to turn on the radio. Continue rotating to increase the volume. Rotate counter-clockwise to decrease volume and turn off the radio.
Frekvenční a kanálové režimy
The radio supports both frequency mode and channel mode. Use the Key 1 (P1) to switch between working frequency and channel mode. The Dual band LCD (9) will display the current mode.
Decoding Another Radio's Frequency
To decode another radio's frequency and privacy code (the other radio's PTT needs to be pressed during this process):
- Stiskněte tlačítko Tlačítko MENU (8).
- Stiskněte tlačítko Star (*) button na klávesnici.
- The radio will display the transmit frequency and privacy code of the other radio.
- Stiskněte tlačítko Tlačítko MENU (8) again to store the frequency.
- Once stored, both radios can establish normal communication using the same frequency and privacy code.
Správa kanálů
The radio has 256 storage channels. Channel parameters can be edited and stored in frequency mode. You can also edit and name each channel for easier identification of groups.

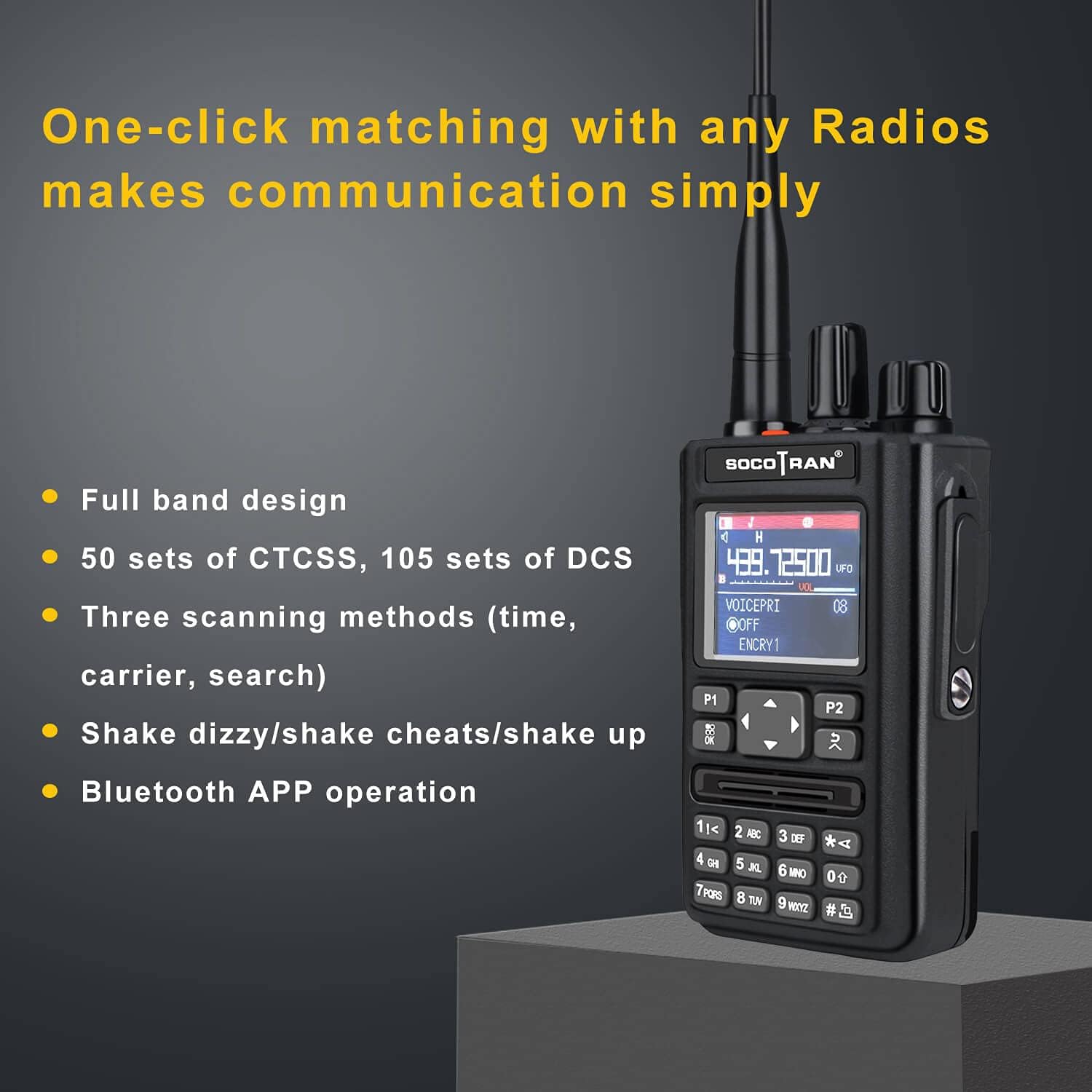

Figure 5: Display showing channel information and features like full band design, CTCSS/DCS, scanning methods, and Bluetooth APP operation.
Frequency Bands and Steps
The JC-8629 supports a wide range of frequencies and offers 8 frequency steps for precise tuning:
- Frekvenční kroky: 2.5k, 5k, 6.25k, 10k, 12.5k, 20k, 25k, 50k
- FM: 65-108MHz (Rx)
- VHF: 108-136MHz (AM Rx), 136-174MHz (Rx/Tx)
- UHF: 220–260 MHz (Příjem/Vysílání), 350–390 MHz (Příjem/Vysílání), 400–520 MHz (Příjem/Vysílání)
Figure 6: Visual representation of supported frequency bands and available frequency steps.
Pokročilé funkce
- Pozice GPS: Supports GPS positioning information.
- Programování Bluetooth: Allows wireless frequency writing and parameter configuration via Bluetooth.
- CTCSS / DCS: 50 sets of CTCSS and 105 sets of DCS for privacy codes.
- Metody skenování: Three scanning methods available: time, carrier, and search.
- VOX: Voice Operated Exchange for hands-free transmission.
- Funkce scramble: Encrypts voice for secure communication.
- Funkce kódu DTMF: Dvoutónová vícefrekvenční signalizace.
- FM rádio: Vestavěný FM rádiový přijímač.
- Dual Channel Monitor (DCM): Umožňuje současné sledování dvou kanálů.
- Nouzový alarm: Activates an alarm signal.
- Automatické podsvícení: Display backlight adjusts automatically.
- Boot Interface Customization: Supports customization of the radio's boot screen.
- Úsporný režim: Šetří výdrž baterie.
- Uzamčení obsazeného kanálu: Zabraňuje přenosu na rušném kanálu.
Figure 7: Illustration of the single group call and selective call capabilities.
Údržba
Obecná péče
- Očistěte rádio měkkým hadříkemamp tkanina. Nepoužívejte agresivní chemikálie nebo abrazivní čisticí prostředky.
- Keep the radio dry. It is not water resistant.
- Nevystavujte rádio extrémním teplotám nebo přímému slunečnímu záření po delší dobu.
- Nenechávejte rádio upadnout ani ho nevystavujte silným nárazům.
Péče o baterie
- Use only the original SOCOTRAN Li-ion battery pack and charger.
- Nezkratujte kontakty baterie.
- Nevhazujte baterie do ohně.
- If the battery shows signs of damage or swelling, discontinue use immediately and dispose of it properly according to local regulations.
- Pro dlouhodobé skladování nabijte baterii přibližně na 50 % a skladujte ji na chladném a suchém místě.
Odstraňování problémů
| Problém | Možná příčina | Řešení |
|---|---|---|
| Rádio se nezapne. | Baterie není správně nainstalována nebo je vybitá. | Ujistěte se, že je baterie bezpečně nainstalována. Baterii plně nabijte. |
| Nelze vysílat ani přijímat. | Nesprávná frekvence/kanál, uvolněná anténa nebo anténa mimo dosah. | Ověřte nastavení frekvence/kanálu. Zkontrolujte připojení antény. Přesuňte se blíže k jiným rádiím. |
| Špatná kvalita zvuku. | Low battery, interference, or incorrect volume. | Nabijte baterii. Přesuňte se dál od zdrojů rušení. Upravte hlasitost. |
| GPS not connecting. | Poor satellite signal, indoor use. | Přesuňte se na otevřené venkovní místo s jasnou oblohou view. Allow time for satellite acquisition. |
| Životnost baterie je krátká. | Časté vysílání, vysoký výkon nebo stárnoucí baterie. | Use power saving mode. Reduce transmission time. Consider replacing the battery if it's old. |
Specifikace
| Funkce | Specifikace |
|---|---|
| Číslo modelu | FB-8629 |
| Rozměry produktu | 5.5 x 3 x 30 cm; 200 g (or 14D x 7.6W x 76.2H centimetres) |
| Typ baterie | 1 lithium-polymerová baterie (součástí balení) |
| Počet kanálů | 256 |
| Frekvenční rozsah | Full band (65-108MHz FM Rx, 108-136MHz AM Rx, 136-174MHz Rx/Tx, 220-260MHz Rx/Tx, 350-390MHz Rx/Tx, 400-520MHz Rx/Tx) |
| Maximální dosah hovoru | 5 kilometrů |
| Technologie tuneru | FM |
| svtage | 5 voltů |
| Úroveň odolnosti proti vodě | Není odolný vůči vodě |
| Výrobce | Shenzhen SOCOTRAN Technology Co., Ltd |
| Země původu | Čína |
Figure 8: Illustration of the radio's 5W output power and reliable transmission.
Záruka a podpora
For warranty information and technical support, please refer to the contact details provided by your retailer or visit the official SOCOTRAN webUschovejte si účtenku jako doklad o koupi pro případ reklamace.
Zásady vrácení: This product is subject to a 30-day refund/replacement return policy from the date of purchase, as per the seller's terms.
