Corby Drones CX013 Zoom Advance Smart Drone User Manual

Zavedení

Thank you for choosing the Corby Drones CX013 Zoom Advance Smart Drone. This manual provides essential information for the safe operation, maintenance, and troubleshooting of your drone. Please read this manual thoroughly before operating the device to ensure proper use and to maximize your flying experience.

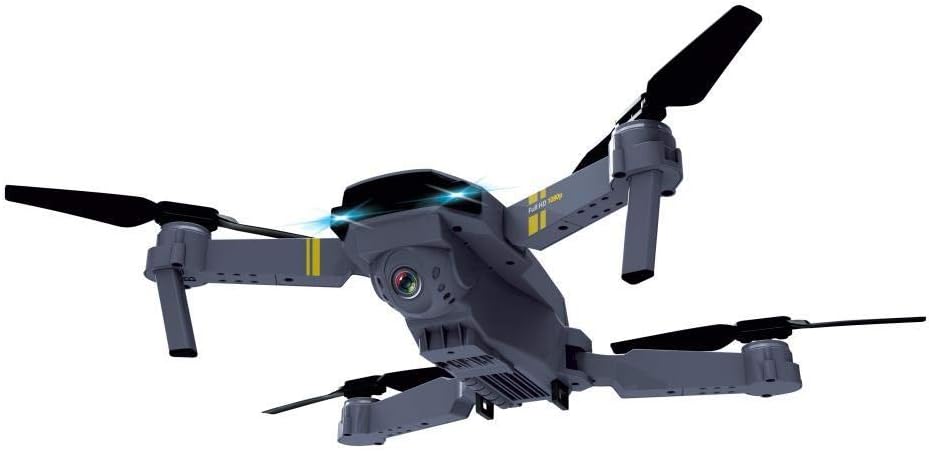

The CX013 features a 1080p camera, a foldable design for portability, and offers a flight time of 7-8 minutes. It is designed for ease of use and an enjoyable aerial experience.

Bezpečnostní opatření

Při provozu dronu vždy upřednostňujte bezpečnost. Nedodržení těchto pokynů může vést ke zranění, poškození majetku nebo právním následkům.

• Přečtěte si manuál: Fully understand all instructions before flight.
• Podmínky prostředí: Létejte v otevřeném prostoru, mimo dosah lidí, zvířat, budov a elektrického vedení. Vyhněte se létání za silného větru, deště nebo sněhu.
• Bezpečnost baterie: Use only approved batteries and chargers. Do not overcharge or puncture batteries. Discontinue use if batteries are damaged or swollen.
• Přímá viditelnost: Během letu udržujte s dronem vždy vizuální kontakt.
• Věkové omezení: Tento produkt není vhodný pro děti mladší 14 let. Doporučuje se dohled dospělé osoby.
• Bezpečnost vrtule: Udržujte ruce, obličej a volné oblečení v dostatečné vzdálenosti od rotujících vrtulí.
• Místní předpisy: Buďte si vědomi a dodržujte všechny místní zákony a předpisy týkající se provozu dronů.

Obsah balení

Ověřte, zda jsou v balení přítomny všechny položky:

• Corby Drones CX013 Zoom Advance Smart Drone
• Dálkové ovládání
• USB nabíjecí kabel
• Náhradní vrtule
• Šroubovák
• Uživatelská příručka (tento dokument)
• Přepravní pouzdro

Nastavení

1. Rozložení dronu

Jemně rozložte ramena dronu, dokud nezacvaknou. Ujistěte se, že všechna čtyři ramena jsou zcela natažená a zajištěná.

2. Instalace a nabíjení baterie

1. Insert the drone battery into the designated compartment. Ensure it is securely latched.
2. Connect the USB charging cable to the drone battery and a suitable USB power source (e.g., computer, USB wall adapter).
3. Kontrolka na nabíjecím kabelu bude ukazovat stav nabíjení (např. červená pro nabíjení, zelená pro plné nabití).
4. Charge the battery fully before first use. Charging time is approximately 60-90 minutes.
5. The remote control requires 3x AAA batteries (not included). Open the battery compartment on the back of the remote and insert the batteries, observing polarity.

3. Instalace vrtule (pokud je to nutné)

Pokud vrtule nejsou předem nainstalovány nebo je třeba je vyměnit:

• Match the propeller type (A or B) with the corresponding motor arm. Each propeller is marked.
• Securely attach the propellers using the provided screws and screwdriver. Do not overtighten.

Návod k obsluze

1. Zapněte a spárujte

1. Umístěte dron na rovný a rovný povrch.
2. Stiskněte a podržte tlačítko napájení na dronu, dokud se nerozsvítí kontrolky.
3. Zapněte dálkový ovladač. Kontrolka na dálkovém ovladači bude blikat.
4. Push the left joystick (throttle) all the way up, then all the way down. The remote will beep, and the drone lights will become solid, indicating successful pairing.

2. Vzlet a přistání

• Vzlet jedním klíčem: Press the one-key take-off button (usually marked with an upward arrow) on the remote. The drone will automatically ascend to a stable height.
• Ruční vzlet: Push both joysticks down and outwards simultaneously to unlock the motors. Then, slowly push the left joystick (throttle) up to ascend.
• Přistání jedním klíčem: Press the one-key landing button (usually marked with a downward arrow). The drone will automatically descend and land.
• Manuální přistání: Slowly pull the left joystick (throttle) down to descend. Once landed, push both joysticks down and inwards to lock the motors.

3. Řízení letu

Seznamte se s rozložením dálkového ovladače:

• Levý joystick (plyn):
  • Nahoru/Dolů: Výstup/Sestup
  • Vlevo/Vpravo: Otočení vlevo/vpravo (Stáčení)
• Pravý joystick (směr):
  • Nahoru/dolů: Přelet vpřed/vzad (Pitch)
  • Vlevo/Vpravo: Let vlevo/vpravo (kutálení)
• Ořezávací tlačítka: Použijte je k doladění stability dronu, pokud se vychýlí jakýmkoli směrem.
• Rychlostní režimy: Press the speed button to cycle through different flight speeds (e.g., low, medium, high).
• Otočení o 360°: Press the 360° flip button and then move the right joystick in the desired direction to perform a flip. Ensure sufficient altitude.

4. Camera Operation (1080p)

The Corby CX013 is equipped with a 1080p camera for capturing aerial photos and videos.

1. Připojení aplikace: Download the official Corby drone app from your smartphone's app store (iOS/Android).
2. Wi-Fi připojení: Connect your smartphone to the drone's Wi-Fi network (usually named "Corby_Drone_XXXX").
3. Žít View: Open the app to see a live feed from the drone's camera.
4. Foto/Video: Pro pořizování fotografií nebo spuštění/zastavení nahrávání videa použijte vyhrazená tlačítka na dálkovém ovladači nebo v aplikaci.
5. Skladování: Photos and videos are typically saved directly to your smartphone or to a microSD card inserted into the drone (if applicable).

Údržba

• Čištění: K čištění těla dronu a objektivu kamery používejte měkký, suchý hadřík. Nepoužívejte agresivní chemikálie.
• Kontrola vrtule: Regularly check propellers for cracks, bends, or damage. Replace damaged propellers immediately using the provided spare parts.
• Péče o motor: Udržujte motory bez prachu a nečistot. Nepokoušejte se motory mazat.
• Skladování baterie: Store batteries in a cool, dry place, away from direct sunlight and extreme temperatures. For long-term storage, charge batteries to approximately 50-60%.
• Skladování: Pokud dron nepoužíváte, složte jej a uložte do přepravního pouzdra, abyste jej ochránili před poškozením.

Odstraňování problémů

Dron nereaguje na dálkové ovládání:

• Ujistěte se, že jsou dron i dálkové ovládání zapnuté.
• Re-pair the drone and remote control (refer to "Power On and Pairing" section).
• Zkontrolujte baterie v dálkovém ovladači a v případě potřeby je vyměňte.
• Ujistěte se, že je baterie dronu plně nabitá.

Dron se během letu unáší:

• Perform a calibration: Place the drone on a flat surface, then push both joysticks to the bottom-left or bottom-right corners (refer to specific remote instructions for exact calibration method).
• Use the trim buttons on the remote control to adjust for drift.
• Ensure there are no strong air currents or winds affecting the drone.

Camera feed is not working or blurry:

• Ujistěte se, že je váš chytrý telefon připojen k Wi-Fi síti dronu.
• Restart the drone, remote, and smartphone app.
• Objektiv fotoaparátu jemně očistěte měkkým hadříkem.
• Zkontrolujte aktualizace aplikací.

Krátká doba letu:

• Před každým letem se ujistěte, že je baterie plně nabitá.
• Battery performance can degrade over time; consider replacing old batteries.
• Flying in strong winds or performing aggressive maneuvers consumes more power.

Specifikace

Informace o záruce

The Corby Drones CX013 Zoom Advance Smart Drone comes with a 2-letá záruka od data nákupu. Tato záruka se vztahuje na výrobní vady a poruchy při běžném používání. Nevztahuje se na škody způsobené nesprávným použitím, nehodami, neoprávněnými úpravami nebo nesprávnou údržbou.

Uschovejte si prosím doklad o koupi pro uplatnění záruky.

Podpora

For technical support, troubleshooting assistance, or warranty inquiries, please contact Corby customer service through their official webwebu nebo kontaktních informací uvedených na obalu produktu.

Webmísto: www.corby.com.tr (Napřample, skutečný website may vary)
