Návod k obsluze LED pásky Lepro LE 50ft RGB 5050

Zavedení

Tato příručka obsahuje komplexní pokyny pro instalaci, provoz a údržbu vašeho LED pásku Lepro LE 50ft RGB 5050. Před instalací a použitím si prosím pečlivě přečtěte tuto příručku, abyste zajistili správnou funkci a bezpečnost. Uschovejte si tuto příručku pro budoucí použití.

Bezpečnostní pokyny

Před instalací nebo údržbou se ujistěte, že je odpojeno napájení.
Tento výrobek je určen pouze pro použití v interiéru. Zabraňte vystavení vodě nebo vysoké vlhkosti.
Nepřipojujte LED pásek k napájení, pokud je stále navinutý na cívce. Před zapnutím pásek zcela odviňte, abyste zabránili přehřátí.
Používejte pouze dodaný 12V napájecí adaptér s certifikací ETL. Použití nekompatibilního zdroje napájení může poškodit produkt a vést ke ztrátě záruky.
Neohýbejte LED pásek v ostrých úhlech (méně než 90 stupňů), abyste nepoškodili desku plošných spojů nebo LED diody.
Uchovávejte mimo dosah dětí.
Pokud zjistíte jakékoli poškození proužku nebo napájecího adaptéru, okamžitě jej přestaňte používat a kontaktujte zákaznickou podporu.

Obsah balení

Obrázek: Kompletní obsah balení včetně dvou rolí LED pásků, dálkového ovladače, napájecího adaptéru a upevňovacích svorek se šrouby.

Ověřte prosím, zda jsou ve vašem balení obsaženy všechny níže uvedené položky:

2 x 24.6 stop (celkem 50 stop) RGB 5050 LED pásky
1 x IR dálkový ovladač (44 tlačítek)
1 x 12V napájecí adaptér s certifikací ETL
1 x ovládací skříňka
Upevňovací spony a šrouby
Uživatelská příručka (tento dokument)

Specifikace

Číslo modelu	410105-RGB-US
Světlá barva	RGB (červená, zelená, modrá)
Typ světelného zdroje	5050 LED
Celková délka	50 stop (2 role po 24.6 stopách)
LED diody na metr	30 LED diod
Zdroj napájení	Elektrický kabel, 12V adaptér
Wattage	36 wattů
Typ ovladače	IR dálkové ovládání (44 tlačítek)
Vnitřní/venkovní použití	Pouze uvnitř
Materiál	Plast
Rozměry produktu	5.31 x 3.15 x 5.35 cm (balení)
Hmotnost položky	14.72 unce

Nastavení a instalace

Pro správnou instalaci LED pásků postupujte podle těchto kroků:

Připravte povrch:
Před připevněním LED pásku se ujistěte, že je povrch, na který chcete LED pásek připevnit, čistý, suchý a hladký. Otřete povrch čistým hadříkem, abyste odstranili prach a nečistoty. Tím zajistíte optimální přilnavost lepidla 3M.

Obrázek: Ruka otírající dřevěný povrch hadříkem, ilustrující první krok přípravy povrchu.
Připojte komponenty:
Připojte 4pinový konektor z LED pásku k ovládací jednotce. Ujistěte se, že šipka na konektoru pásku je zarovnána se šipkou na ovládací jednotce. Poté připojte vodič stejnosměrného proudu z napájecího adaptéru k ovládací jednotce. Nakonec zapojte napájecí adaptér do standardní elektrické zásuvky.

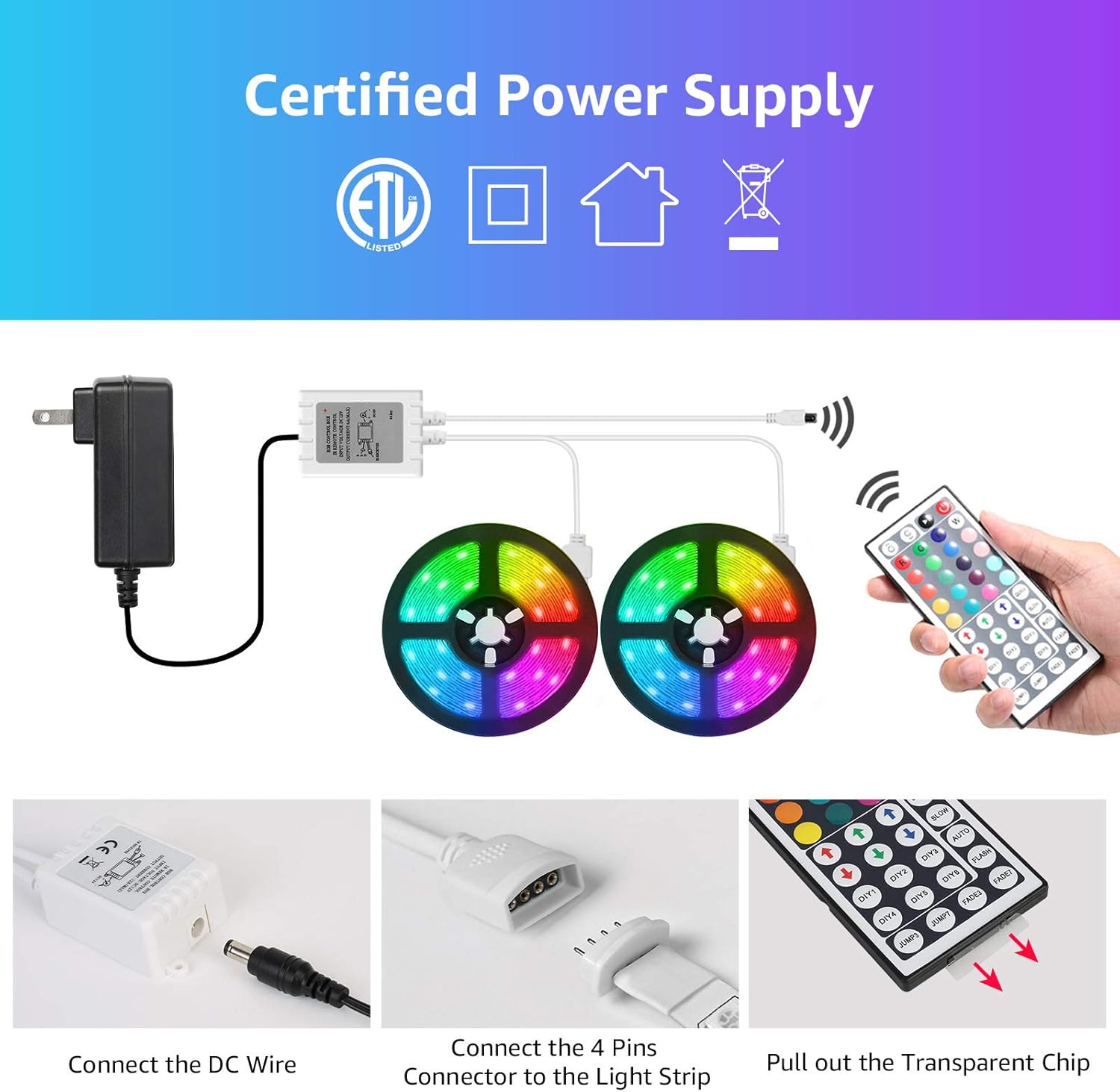

Obrázek: Vizuální návod demonstrující, jak připojit stejnosměrný vodič k ovládací jednotce a 4pinový konektor k LED pásku, s důrazem na zarovnání šipek.

Důležité: Ujistěte se, že značka „šipka“ na konektoru LED pásku a značka „12V“ na ovládací jednotce jsou na stejné straně, aby byla dodržena správná polarita.
Obrázek: Detail světelného RGB pásku se zvýrazněním 10mm 4pinového konektoru a silné samolepicí podložky 3M pro instalaci.
Připojte LED pásek:
Sloupněte ochrannou fólii z lepidla 3M na zadní straně LED pásku. Opatrně přitlačte pásek na připravený povrch a rovnoměrně jej přitlačte po celé jeho délce. Pro větší bezpečnost používejte v pravidelných intervalech přiložené upevňovací spony a šrouby, zejména v rozích nebo v oblastech s menší přilnavostí.

Obrázek: Ruka demonstrující, jak odlepit a připevnit LED pásek k povrchu, s viditelným lepidlem na zadní straně.
Příprava dálkového ovladače:
Před použitím dálkového ovladače vytáhněte průhledný plastový čip z přihrádky na baterie. Tím se baterie aktivuje.
Obrázek: Detailní záběr ruky, která vytahuje průhledný plastový čip z dálkového ovladače, což signalizuje aktivaci baterie.

Ukázkové video instalace

Video: Ukázka LED páskových světel Lepro v různých vnitřních prostředích,asinzměny barvy g a potenciální aplikace. Toto video poskytuje vizuální ukázkuampnávod, jak lze světla instalovat a používat k vylepšení různých prostředí.

Operace

Vaše LED pásky se ovládají pomocí dodávaného 44tlačítkového infračerveného dálkového ovladače. Pro optimální odezvu namiřte ovladač přímo na infračervený přijímač na ovládací jednotce.

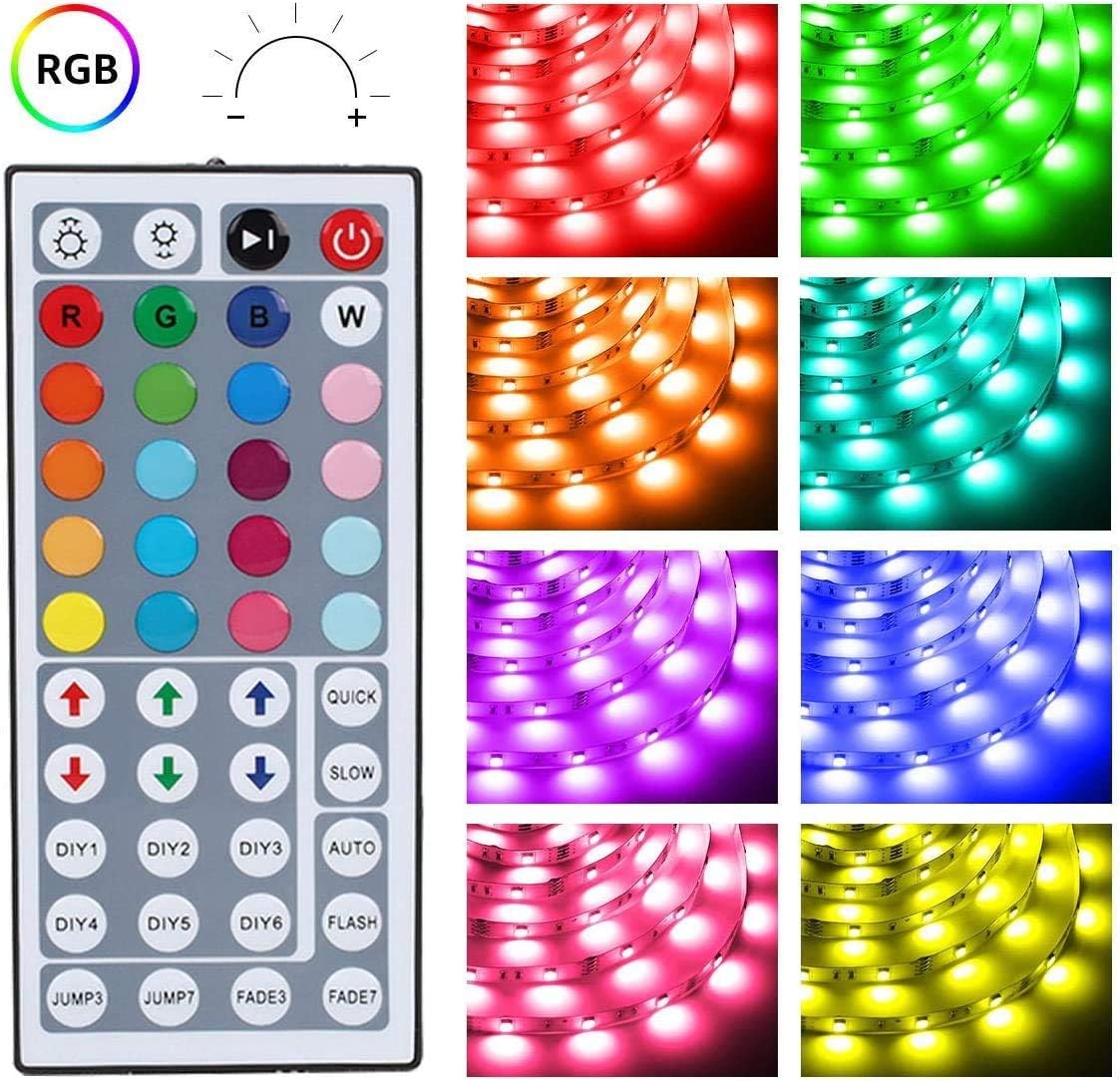

Rozložení 44klávesového infračerveného dálkového ovladače pro LED pásky Lepro

Obrázek: Podrobný view 44klávesového dálkového ovladače s tlačítky pro napájení, nastavení jasu, výběr barev RGB, 6 tlačítek pro vlastní tvorbu barev a různé dynamické režimy, jako je skok, zeslabování, rychlé, pomalé a automatické přepínání.

Zapnutí/vypnutí: Stiskněte tlačítko červené tlačítko napájení pro zapnutí nebo vypnutí světel.
Nastavení jasu: Použijte tlačítka se šipkami nahoru a dolů (nad tlačítky R, G, B, W) pro zvýšení nebo snížení jasu.
Výběr barvy: Stiskněte libovolné z 20 barevných knoflíků pro výběr statické barvy.
Barvy pro kutily:
1. Stiskněte jeden z tlačítek DIY1-DIY6 knoflíků.
2. Použijte Šipky nahoru/dolů v RGB pro úpravu intenzity červené, zelené a modré a vytvoření požadované vlastní barvy.
3. Stiskněte znovu stejné tlačítko DIY pro uložení vlastní barvy.
Dynamické režimy:
- SKOK3 / SKOK7: Cykluje mezi 3 nebo 7 barvami s efektem skoku.
- FADE3 / FADE7: Přechází mezi 3 nebo 7 barvami.
- RYCHLE / POMALÉ: Upravuje rychlost dynamických režimů.
- AUTO: Cyklicky prochází všemi dostupnými dynamickými režimy.
- BLIKAT: Probleskuje barvami.

Údržba

Čištění: Před čištěním se ujistěte, že je přístroj vypnutý a odpojený od sítě. LED pásek jemně otřete suchým, měkkým hadříkem. Nepoužívejte tekuté čisticí prostředky ani abrazivní materiály.
Skladování: Pokud světla skladujete delší dobu, ujistěte se, že jsou čistá a suchá. Skladujte na chladném a suchém místě mimo dosah přímého slunečního záření.
Přilnavost: Pokud lepidlo začne ztrácet svou lepivost, můžete pásek zpevnit dalšími upevňovacími sponami nebo vhodnou lepicí páskou (není součástí balení).

Odstraňování problémů

Problém	Možná příčina	Řešení
Světla se nerozsvítí.	Napájecí adaptér není zapojen. Baterie dálkového ovladače není aktivovaná nebo je vybitá. Spojení jsou uvolněná nebo nesprávná. IR přijímač je zablokován.	Ujistěte se, že je napájecí adaptér bezpečně zapojený do zásuvky a do ovládací jednotky. Vytáhněte plastový čip z přihrádky na baterie dálkového ovladače. V případě potřeby baterii vyměňte. Zkontrolujte všechny 4pinové a DC konektory, zda jsou pevně usazené a zda směřují správnou polaritu (zarovnání šipek). Ujistěte se, že mezi dálkovým ovladačem a infračerveným přijímačem na ovládací jednotce nejsou žádné překážky.
Dálkové ovládání nereaguje.	Z dálkového ovladače nebyl odstraněn plastový čip. Baterie dálkového ovladače je slabá nebo vybitá. Dálkový ovladač je příliš daleko nebo není namířen na IR přijímač.	Odstraňte průhledný plastový čip. Vyměňte baterii v dálkovém ovladači (CR2025). Ujistěte se, že je dálkový ovladač v dosahu a namířen přímo na IR přijímač ovládací jednotky.
Barvy jsou nesprávné nebo nekonzistentní.	Nesprávná polarita 4pinového připojení. Poškozený LED segment.	Odpojte a znovu připojte 4pinový konektor a dbejte na správné zarovnání šipek. Pokud je segment poškozený, nemusí být opravitelný. Kontaktujte zákaznickou podporu.
LED pásek odpadává z povrchu.	Povrch nebyl řádně vyčištěn. Lepidlo opotřebované.	Před opětovnou aplikací povrch důkladně očistěte. Použijte přiložené upevňovací klipy a šrouby nebo pro zpevnění naneste další lepicí pásku (není součástí balení).

Záruka a podpora

Produkty Lepro jsou navrženy s ohledem na kvalitu a spolehlivost. Pro informace o záruce, technickou podporu nebo jakékoli dotazy týkající se vašich LED páskových světelných pásků kontaktujte zákaznický servis Lepro prostřednictvím prodejce, u kterého jste produkt zakoupili, nebo navštivte oficiální stránky Lepro. webmísto.

Před kontaktováním podpory si prosím připravte číslo modelu (410105-RGB-US) a podrobnosti o nákupu.

Lepro 410105-RGB-US
