1. Úvod a bezpečnostní pokyny
Thank you for choosing the VELECO ZT16 3-Wheel Mobility Scooter. This manual provides essential information for the safe operation, maintenance, and care of your scooter. Please read this manual thoroughly before operating the scooter to ensure your safety and the longevity of the product.
Důležité bezpečnostní informace:
- Při ovládání skútru vždy používejte vhodné bezpečnostní vybavení, včetně přilby.
- Nepřekračujte maximální nosnost 120 kg (264 liber).
- Operate the scooter only on suitable surfaces. Avoid steep inclines, uneven terrain, or slippery conditions.
- Před každým použitím se ujistěte, že jsou všechny součásti bezpečně upevněny.
- Udržujte ruce a nohy v dostatečné vzdálenosti od pohyblivých částí.
- Neovládejte skútr pod vlivem alkoholu nebo drog.
- Seznamte se s brzdovým systémem a nacvičte si brzdění v bezpečném místě.
- Always turn off the scooter and remove the key when not in use or when charging.
2. Konec produktuview a Komponenty
The VELECO ZT16 is a robust 3-wheel electric mobility scooter designed for ease of use and maneuverability. Below are the key components of your scooter.
Obrázek 2.1: Celkově view of the VELECO ZT16 mobility scooter, showcasing its red frame, three wheels, comfortable seat, handlebars, and front basket.
Obrázek 2.2: Přední strana view of the VELECO ZT16 mobility scooter, highlighting the single front wheel, handlebars, and headlight assembly.

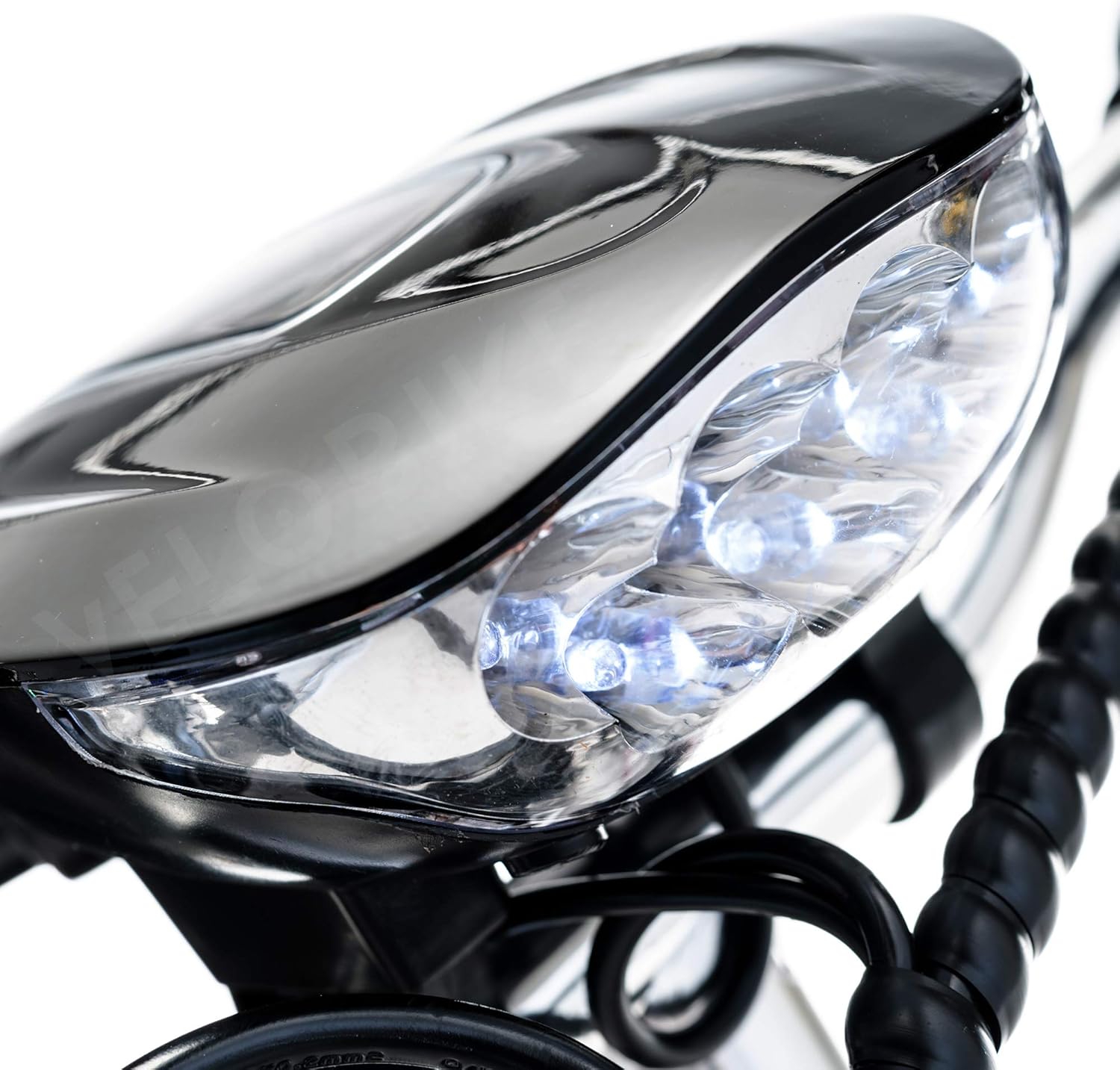

Obrázek 2.3: Detail view of the scooter's headlight, showing the bright LED lights for improved visibility.
Obrázek 2.4: Detailní view of the front wheel assembly, including the hub motor and braking mechanism.
Figure 2.5: Close-up of the foot pedal, which may be used for certain controls or as a footrest.
Klíčové komponenty:
- Řídítka: Pro řízení a ovládání.
- Škrticí klapka: Ovládá rychlost.
- Brzdové páky: Aktivuje přední a zadní brzdy.
- Sedadlo: Adjustable for comfort.
- Foot Platform: Provides stable footing.
- Přední košík: Removable for storage.
- Světlomet: For illumination and visibility.
- Nabíjecí port: Pro připojení nabíječky.
- Klíč zapalování: To turn the scooter on/off.
3. Nastavení a počáteční příprava
Your VELECO ZT16 scooter is delivered fully assembled and ready to use. However, a few steps are necessary before your first ride.
- Rozbalení: Carefully remove the scooter from its packaging. Retain packaging for future transport or storage if needed.
- Počáteční poplatek: Před prvním použitím baterii plně nabijte. Podrobné pokyny naleznete v části „Nabíjení baterie“.
- Nastavení sedadla: Adjust the seat height and position for comfortable and safe operation. Ensure the seat is securely locked in place.
- Upevnění koše: If not already attached, secure the removable shopping basket to the designated area.
- Kontrola tlaku v pneumatikách: Verify that the tires are inflated to the recommended pressure. Refer to the "Maintenance" section for details.
- Kontrola brzd: Test both front and rear brakes to ensure they are functioning correctly before riding.
4. Návod k obsluze
Follow these steps for safe and effective operation of your VELECO ZT16 mobility scooter.
- Startování skútru: Insert the ignition key into the key slot and turn it to the "ON" position. The display panel should illuminate.
- Pozice k sezení: Sit comfortably on the seat with both feet on the foot platform.
- Ovládání škrticí klapky: Gently twist the throttle on the right handlebar to accelerate. The scooter will move forward. Release the throttle to slow down.
- brzdění: To stop, release the throttle and gently squeeze the brake levers on the handlebars. Apply both brakes simultaneously for optimal stopping power.
- Řízení: Pomocí řídítek otočte koloběžku požadovaným směrem.
- Ovládání světlometů: Locate the headlight switch (usually on the handlebars) to turn the headlight on or off for visibility.
- Parkoviště: When parking, ensure the scooter is on a stable, level surface. Turn the ignition key to the "OFF" position and remove the key. Engage the parking brake if available and necessary.
Nabíjení baterie:
To charge the scooter's battery:
- Ensure the scooter is turned off and the key is removed.
- Vyhledejte nabíjecí port, obvykle poblíž prostoru pro baterii.
- Connect the charger to the charging port, then plug the charger into a standard electrical outlet.
- Kontrolka nabíječky bude ukazovat stav nabíjení (např. červená pro nabíjení, zelená pro plné nabití).
- Doba nabíjení pro plné nabití je přibližně 6–8 hodiny. Nepřebíjejte.
- Jakmile je koloběžka plně nabitá, odpojte ji nejprve ze zásuvky a poté od skútru.
5. Údržba a péče
Regular maintenance ensures the optimal performance and longevity of your VELECO ZT16 scooter.
- Čištění: Otřete skútr reklamouamp hadříkem. Nepoužívejte agresivní chemikálie ani nečistěte vodou.
- Tlak v pneumatikách: Regularly check tire pressure. The recommended pressure for the front tire (16x2.5") and rear tires (12.5x2.25") should be maintained as specified on the tire sidewall or in the specifications section. Proper inflation improves ride quality and battery range.
- Kontrola brzd: Periodically inspect brake cables and pads for wear. Adjust or replace as necessary.
- Péče o baterie:
- Charge the battery after each use, even if only for a short period.
- Pokud skútr skladujete delší dobu, ujistěte se, že je baterie plně nabitá, a jednou měsíčně ji dobíjejte.
- Skladujte skútr a baterii na chladném a suchém místě.
- Kontrola upevňovacích prvků: Pravidelně kontrolujte všechny matice, šrouby a spojovací prvky, abyste se ujistili, že jsou pevně utažené.
6. Řešení problémů
Tato část se zabývá běžnými problémy, se kterými se můžete setkat u svého skútru.
| Problém | Možná příčina | Řešení |
|---|---|---|
| Koloběžka se nezapne. | Battery is low or dead; Key not fully inserted or turned. | Charge the battery; Ensure key is fully inserted and turned to "ON". |
| Scooter loses power or slows down. | Low battery charge; Overloaded; Steep incline. | Recharge battery; Reduce load; Avoid steep inclines. |
| Brzdy se zdají slabé. | Brzdové lanka je třeba seřídit; Opotřebované brzdové destičky. | Adjust brake cables; Inspect and replace brake pads if worn. |
| Neobvyklé zvuky během provozu. | Loose fasteners; Debris in wheels; Motor issue. | Check all fasteners; Inspect wheels for debris; Contact customer support if motor noise persists. |
| Pneumatiky rychle ztrácejí vzduch. | Propíchnutí; Uvolněný dřík ventilu. | Inspect for punctures and repair; Tighten valve stem. |
If you encounter issues not listed here or if solutions do not resolve the problem, please contact VELECO customer support.
7. Specifikace
Technical specifications for the VELECO ZT16 Mobility Scooter.
| Funkce | Detail |
|---|---|
| Název modelu | VELECO ZT16 |
| Výkon motoru | 750 W |
| Motor Voltage | 48V |
| Max. Rychlost | 12 km/h (7.5 mph) |
| Max. Rozsah | 25–30 km (15–19 mil) |
| Max. Hmotnost nákladu | 120 kg (264 lb) |
| Rozměry (D x Š x V) | 130 x 68 x 125 cm (51.2 x 26.8 x 49.2 palce) |
| Brzdy | Front: Drum, Rear: Disc |
| Velikost předního kola | 16 x 2.5 palce |
| Velikost zadního kola | 12.5 x 2.25 palce |
| Typ pneumatiky | Inflated Pneumatic Tires |
| Typ baterie | 4x 12 Ah / 48 V Lead-Acid |
| Doba nabíjení | 6-8 hodin |
| Hmotnost koloběžky | 51 kg (112 lb) |
| Šířka sedadla | 46 cm (18.1 palců) |
| Hloubka sedu | 46 cm (18.1 palců) |
| Materiál | Plast (komponenty karoserie) |
| Barva | Červený |
8. Záruka a podpora
Information regarding product warranty and customer support was not provided in the available product data. For warranty details, technical assistance, or to purchase replacement parts, please refer to the documentation included with your purchase or contact VELECO directly through their official webstránky nebo kanály zákaznických služeb.
Uschovejte si prosím doklad o koupi pro případné reklamace.
