1. Úvod
Thank you for choosing the Scheppach HC550TC Air Compressor. This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your new air compressor. Please read this manual thoroughly before initial use and keep it for future reference.
The Scheppach HC550TC is a powerful 3-cylinder air compressor with a 100-liter tank, designed for various pneumatic applications, offering high performance and durability.

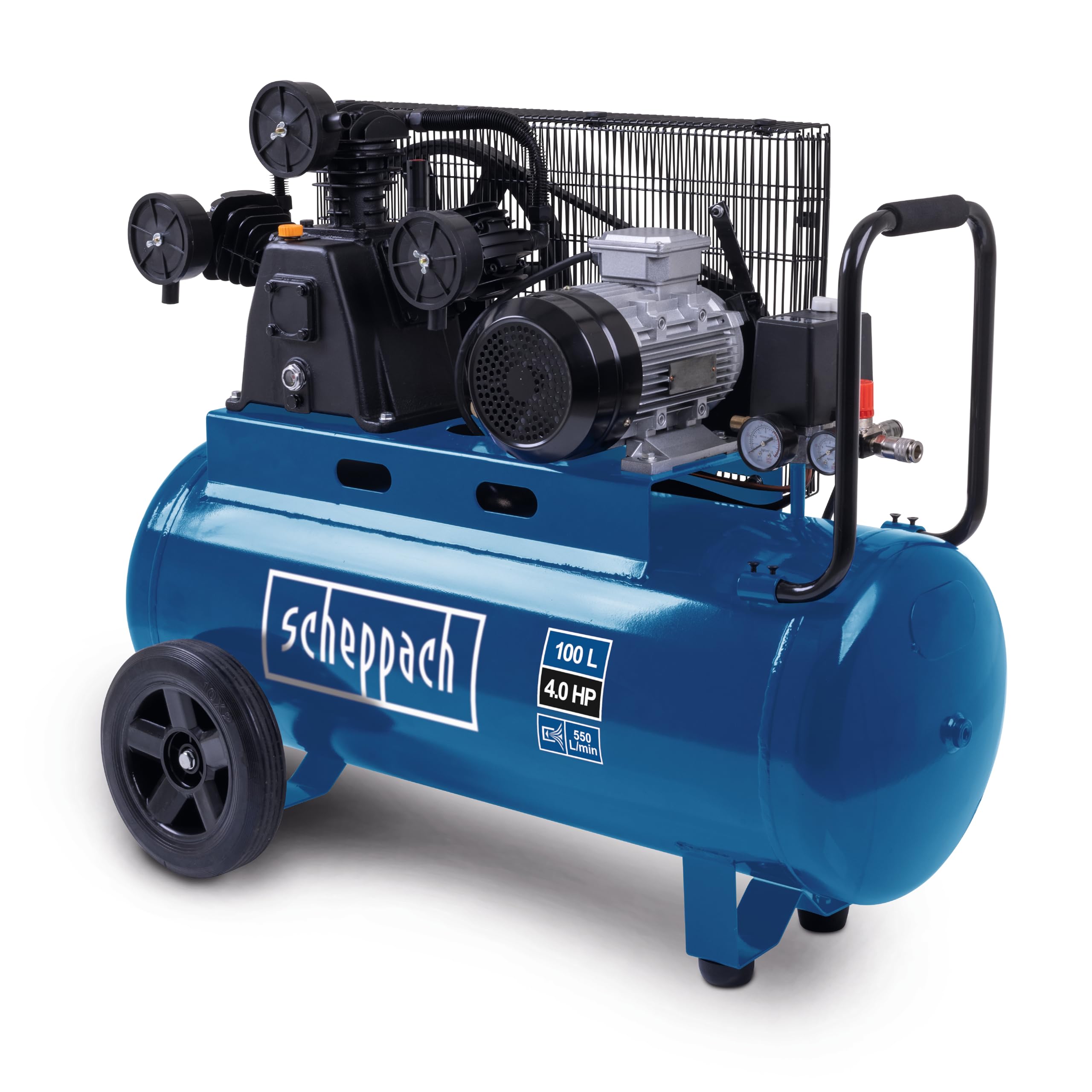

Figure 1: Scheppach HC550TC Air Compressor. This image shows the complete blue air compressor unit with its 100-liter tank, motor, control panel, wheels, and handle.
2. Bezpečnostní pokyny
Vždy dodržujte základní bezpečnostní opatření, abyste snížili riziko požáru, úrazu elektrickým proudem a zranění osob. Uchovávejte tento návod k obsluze pro rychlou orientaci.
- Přečtěte si všechny pokyny: Seznamte se s ovládacími prvky a správným používáním kompresoru.
- Pracovní oblast: Udržujte svůj pracovní prostor čistý a dobře osvětlený. Nepořádek nebo tmavé prostory vedou k nehodám.
- Elektrická bezpečnost: Ensure the power supply matches the compressor's requirements (230V). Do not expose the compressor to rain or wet conditions.
- Osobní bezpečnost: Používejte vhodné osobní ochranné prostředky (OOP), jako jsou ochranné brýle, chrániče sluchu a rukavice.
- Údržba: Před prováděním jakékoli údržby nebo seřizování odpojte napájení.
- Tlak: Nikdy nepřekračujte maximální provozní tlak 10 bar.
- Děti a přihlížející: Během provozu kompresoru držte děti a přihlížející v dostatečné vzdálenosti.
3. Konec produktuview
3.1 Klíčové vlastnosti
- Exceptional Power: 3 HP (2200 W) induction motor for rapid tank filling.
- Optimální tlak: Adjustable working pressure up to 10 bar.
- Advanced Versatility: Two quick couplings with independent pressure gauges for simultaneous tool use.
- Snadná přeprava: Equipped with a handle, rubberized, and anti-vibration feet for mobility.
- Efficient System: Three-cylinder system with 550 L/minute suction power.
- Velká kapacita: 100-liter tank for extended operation.
3.2 Komponenty
The Scheppach HC550TC Air Compressor includes the following main components:
- 100-liter Air Tank
- 3-Cylinder Pump Unit
- Electric Motor (2200W / 3 HP)
- Tlakový spínač
- Pressure Gauges (2x)
- Regulátor tlaku
- Pojistný ventil
- Vypouštěcí ventil
- Wheels and Transport Handle
- Antivibrační nožičky
Figure 2: Key features including 10 bar pressure, 550 L/min air intake, two quick couplings, and 100 L tank volume.

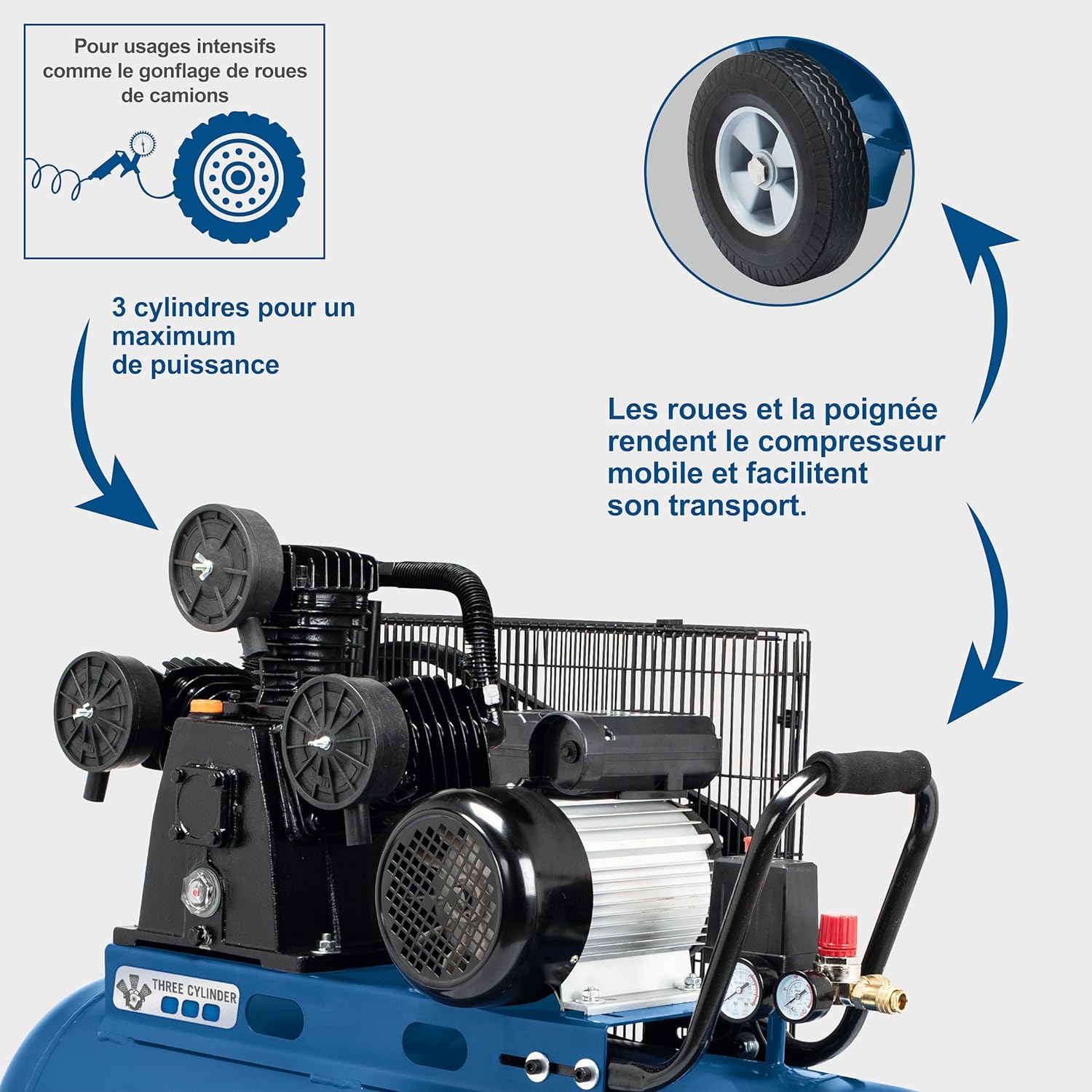

Figure 3: Additional features highlighting the 3 cylinders, two pressure gauges, portability, and low maintenance design.
4. Nastavení
Before operating the compressor, ensure it is properly assembled and positioned.
- Rozbalení: Carefully remove the compressor from its packaging. Check for any damage during transit.
- Připevnění koleček a rukojeti: Mount the wheels and transport handle as per the included assembly instructions. These components are designed for easy mobility.
- Umístění: Place the compressor on a stable, level surface. Ensure adequate ventilation around the unit. The anti-vibration feet should be in contact with the ground to minimize movement during operation.
- Kontrola hladiny oleje: Before first use, check the oil level in the pump. Add compressor oil if necessary, ensuring it reaches the specified mark on the dipstick or sight glass.
- Elektrické připojení: Connect the compressor to a standard 230V power outlet. Ensure the circuit can handle the 2200W power consumption.
Obrázek 4: Detail view of the compressor showing the wheels, handle, and three-cylinder pump unit, emphasizing its portability and robust design.
5. Návod k obsluze
Pro bezpečný a efektivní provoz vzduchového kompresoru dodržujte tyto kroky.
- Zapnutí: Switch on the compressor. The motor will start, and the tank will begin to fill with air.
- Monitorovací tlak: Observe the pressure gauges. The compressor will automatically shut off once the maximum pressure (10 bar) is reached.
- Connect Tools: Attach your pneumatic tool to one of the quick couplings.
- Upravte tlak: Use the pressure regulator to set the desired working pressure for your tool. The independent gauges allow precise control.
- Začátek práce: Operate your pneumatic tool as required. The compressor will cycle on and off automatically to maintain tank pressure.
- Po použití: Turn off the compressor. Disconnect the pneumatic tool. Drain any remaining air from the tank using the drain valve to prevent condensation buildup.
5.1 Aplikace Přamples
The Scheppach HC550TC is suitable for a variety of tasks, including:
- Powering pneumatic sanders
- Operating impact wrenches for tasks like tire changes
- Using pneumatic chisels
- Inflating tires (trucks, cars, bicycles)
- General workshop and DIY tasks requiring compressed air
Obrázek 5: Vizuální examples of applications such as pneumatic sanders, impact wrenches, and pneumatic chisels.
Figure 6: A person using a pneumatic impact wrench powered by the compressor to effortlessly change a car tire, demonstrating high power and air flow.
Figure 7: A person inflating a large vehicle tire using the Scheppach HC550TC air compressor, highlighting its capability for intensive uses like truck tire inflation.
6. Údržba
Regular maintenance ensures the longevity and optimal performance of your compressor. Always disconnect the power before performing maintenance.
- Kondenzace v odtoku: Drain the air tank daily or after each use to remove accumulated condensation. This prevents rust and extends tank life.
- Zkontrolujte hladinu oleje: Regularly check the oil level and top up if necessary. Refer to the manufacturer's recommendations for oil type.
- Čistý vzduchový filtr: Inspect and clean or replace the air filter periodically. A clogged filter reduces efficiency.
- Zkontrolujte hadice a spoje: Check all air hoses and connections for leaks or damage. Replace any faulty components immediately.
- Generální úklid: Udržujte kompresor čistý a bez prachu a nečistot.
7. Řešení problémů
Tato část obsahuje řešení běžných problémů, se kterými se můžete setkat.
| Problém | Možná příčina | Řešení |
|---|---|---|
| Kompresor se nespustí | No power supply; Thermal overload; Faulty switch | Check power connection; Allow motor to cool; Inspect/replace switch |
| Low air pressure / Slow tank filling | Air leaks; Clogged air filter; Worn piston rings | Check connections for leaks; Clean/replace air filter; Contact service for repair |
| Nadměrný hluk | Loose components; Low oil level; Worn bearings | Tighten all fasteners; Check/add oil; Contact service for inspection |
| Únik oleje | Loose fittings; Damaged seals | Tighten fittings; Replace damaged seals; Contact service |
8. Specifikace
| Specifikace | Hodnota |
|---|---|
| Značka | Scheppach |
| Název modelu | HC550TC |
| Číslo modelu | 10711 |
| svtage | 230 voltů |
| Zdroj napájení | Elektrický kabel |
| Maximální výkon | 3 koňské síly (2200 W) |
| Objem nádrže | 100 litrů |
| Maximální provozní tlak | 10 barů |
| Air Flow (Suction Power) | 550 litrů za minutu |
| Úroveň hluku | 97 decibelů |
| Hmotnost položky | 82.05 kg |
| Rozměry položky (D x Š x V) | 87 l x 42 š x 100 v centimetrů |
| Speciální funkce | Transport device and anti-vibration feet |
| Zahrnuté komponenty | Wheels and handle |
| Barva | Modrý |

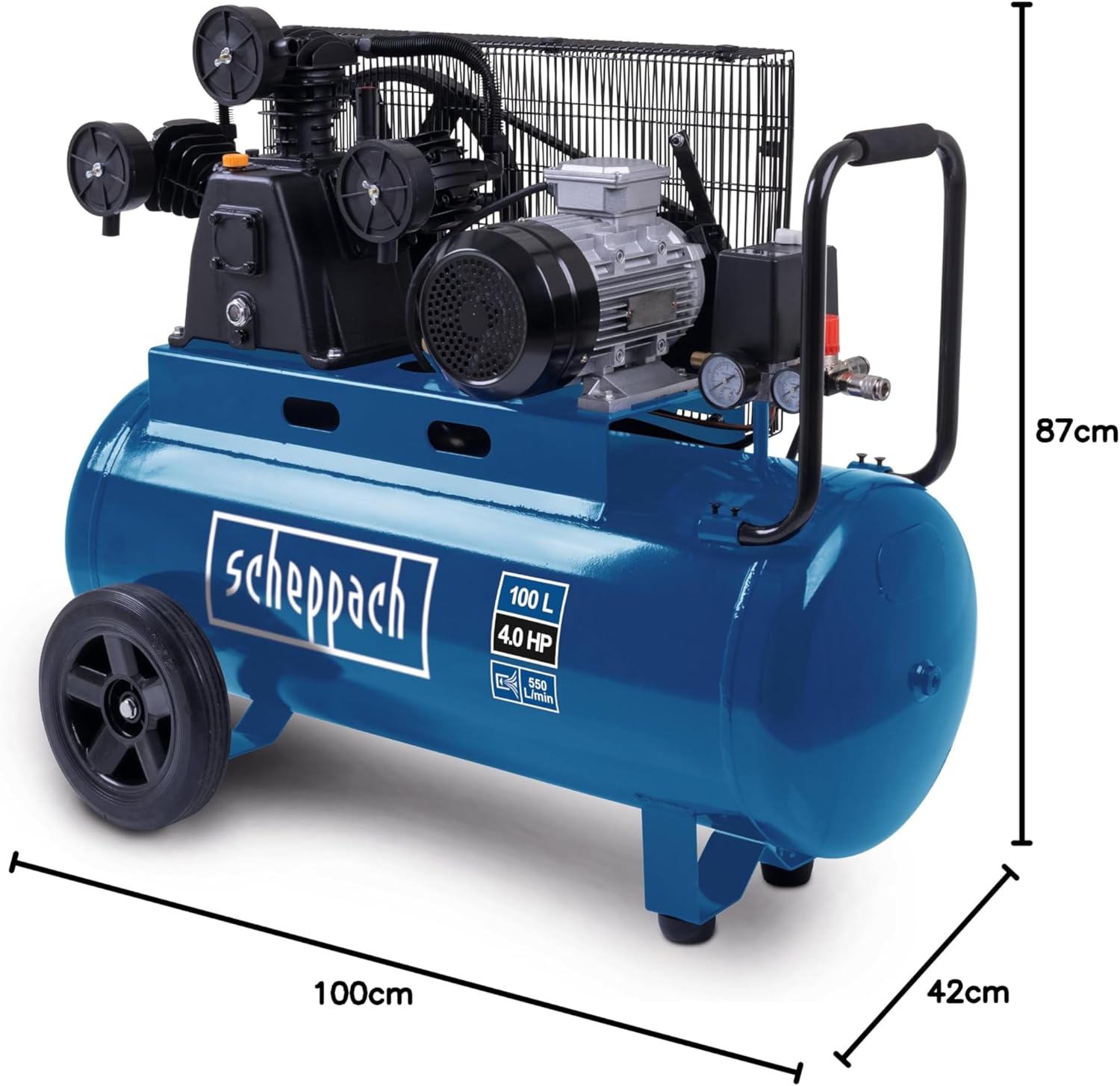

Figure 8: Dimensional drawing of the Scheppach HC550TC Air Compressor, showing its length (100cm), width (42cm), and height (87cm).
9. Záruka a podpora
For warranty information, technical support, or spare parts, please contact Scheppach customer service or visit the official Scheppach webwebu. Uschovejte si účtenku jako doklad o koupi.
Více informací a kontaktní údaje naleznete na Značkový obchod Scheppach.
