1. Úvod
This manual provides essential information for the safe and efficient operation of your COTEK SD3500-112 GFCI Pure Sine Wave Inverter. The SD3500 series offers advanced features such as parallel connectivity, an integrated AC circuit breaker, and an automatic transfer switch (ATS) for a reliable and secure power supply. Please read this manual thoroughly before installation and use to ensure proper functionality and to prevent damage to the unit or connected devices.
2. Bezpečnostní informace
Vždy dodržujte následující bezpečnostní opatření, abyste snížili riziko úrazu elektrickým proudem, požáru nebo zranění.
- Elektrická bezpečnost: Neotevírejte měnič casing. Uvnitř nejsou žádné součásti, které by mohl uživatel opravit. Veškerý servis svěřte kvalifikovanému personálu.
- Větrání: Zajistěte dostatečné větrání kolem střídače. Neblokujte větrací otvory.
- Prostředí: Install the inverter in a dry, cool, and well-ventilated area, away from flammable materials, corrosive chemicals, and direct sunlight.
- Připojení baterie: Connect the inverter directly to a 12V DC battery bank using appropriate gauge cables. Ensure correct polarity (+ to + and - to -). Reverse polarity will damage the inverter.
- Základy: Šasi měniče řádně uzemněte ke spolehlivému uzemnění.
- Kapacita zatížení: Do not exceed the inverter's rated output power (3500W continuous). Overloading can cause damage and fire hazards.
- Ochrana GFCI: The integrated GFCI outlets provide protection against ground faults. Test the GFCI regularly as per local electrical codes.
3. Vlastnosti produktu
The COTEK SD3500-112 GFCI Inverter is designed with advanced functionalities for robust performance:
- Výstup čisté sinusové vlny: Provides clean and stable AC power suitable for sensitive electronics.
- Parallel Redundancy Design: Allows for power expansion and enhanced reliability by connecting multiple inverters.
- Automatic Master Mechanism: Optimizes reliability and eliminates single points of failure in multi-inverter setups.
- Built-in Automatic Transfer Switch (ATS): Seamlessly switches between grid power and battery power for uninterrupted supply.
- Integrated AC Circuit Breaker: Provides protection for the AC output.
- Dálkové ovládání a monitorování: Supports optional remote control (CR-10) and internet connectivity via built-in Ethernet for control from anywhere.
- Selectable Output Voltage/Power Saving Mode: Configurable via DIP switches or remote control.
- Komplexní ochrana: Includes reverse polarity (fuse), under/over voltage, short circuit, overload, over temperature, and over voltage ochrana.
- Široký vstupní hlasitost stejnosměrného proudutage Rozsah: Accommodates various applications and extreme conditions.
4. Konec produktuview
Familiarize yourself with the components and connections of your SD3500-112 GFCI inverter.

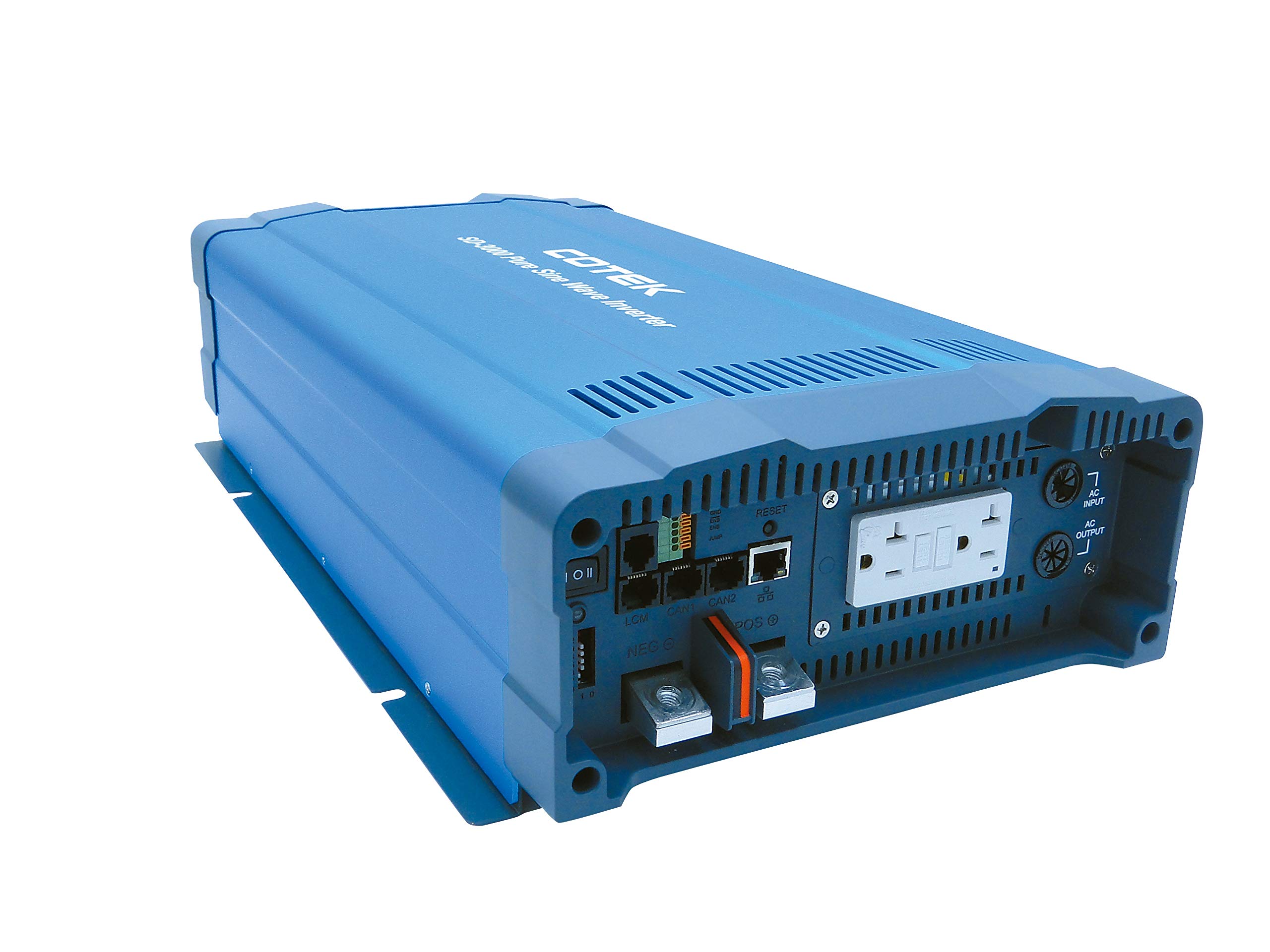

Obrázek 4.1: Horní přední strana view of the COTEK SD3500-112 GFCI Inverter, showing the main casing and output receptacles.
Figure 4.2: Rear panel of the inverter, detailing the DC input terminals, AC input/output, GFCI outlets, RS-232 remote port, and circuit breaker.
Obrázek 4.3: Strana view showing the cooling fans, essential for maintaining optimal operating temperature.
5. Nastavení a instalace
Správná instalace je klíčová pro výkon a bezpečnost střídače.
- Montáž: Choose a secure, dry, and well-ventilated location. Ensure sufficient clearance for airflow around the inverter, especially near the cooling fans.
- Připojení DC vstupu:
- Connect the positive (+) terminal of the 12V battery bank to the positive (+) DC input terminal on the inverter.
- Connect the negative (-) terminal of the 12V battery bank to the negative (-) DC input terminal on the inverter.
- Use appropriately sized cables to minimize voltage drop and ensure safe operation. Refer to electrical guidelines for cable sizing based on current and distance.
- Ujistěte se, že všechny spoje jsou těsné a bezpečné.
- Základy: Connect the inverter chassis to a reliable earth ground using a suitable grounding wire.
- Připojení výstupu střídavého proudu:
- Plug your AC appliances directly into the GFCI outlets on the inverter.
- For hardwired applications, consult a qualified electrician to connect to the AC output terminals.
- AC Input Connection (for ATS function): If using the automatic transfer switch, connect a reliable AC power source (e.g., shore power, generator) to the AC input terminals.
- Dálkové ovládání (volitelné): If using a remote control unit (e.g., CR-10), connect it to the designated RS-232 port.
Důležité: Always ensure the inverter is OFF before making any connections.
6. Provoz
Follow these steps to operate your COTEK SD3500-112 GFCI inverter:
- Zapnutí: Ensure all DC and AC connections are secure. Switch the inverter's main power switch to the "ON" position.
- Indikátory stavu: Observe the LED indicators on the inverter (if present) for status such as power, fault, or overload. Refer to the full manual for detailed indicator meanings.
- Připojování zátěží: Plug your AC appliances into the GFCI outlets. Ensure the total wattage of connected appliances does not exceed 3500W.
- Test GFCI: Periodically press the "TEST" button on the GFCI outlets to ensure they are functioning correctly. Press "RESET" after testing.
- Úsporný režim: If configured, the inverter may enter a power-saving mode when no load or a very light load is detected, reducing quiescent current draw.
- Automatic Transfer Switch (ATS): If an AC input source is connected, the inverter will automatically switch to that source when available, prioritizing it over battery power. When the AC input is lost, it will switch back to inverter (battery) power.
- Vypnout: Disconnect all AC loads, then switch the inverter's main power switch to the "OFF" position.
7. Údržba
Regular maintenance ensures the longevity and reliable operation of your inverter.
- Čištění: Udržujte měnič čistý a bez prachu a nečistot. K otření vnějšího povrchu používejte suchý hadřík. Nepoužívejte tekuté čisticí prostředky.
- Větrání: Ensure cooling vents are clear and unobstructed. Periodically check for dust buildup in the fan areas.
- Spojení: Periodically check all DC and AC connections for tightness. Loose connections can cause overheating and poor performance.
- Stav baterie: Monitor the health of your battery bank. A weak battery can affect inverter performance.
- Test GFCI: Test the GFCI outlets monthly to ensure proper function.
8. Řešení problémů
Tato část se zabývá běžnými problémy, se kterými se můžete setkat u svého měniče.
| Problém | Možná příčina | Řešení |
|---|---|---|
| Žádný AC výstup | Měnič VYP, nízká kapacita baterietage, overload, internal fault, tripped AC breaker. | Ujistěte se, že je měnič ZAPNUTÝ. Zkontrolujte napětí baterie.tage. Reduce load. Reset AC breaker. If fault persists, contact support. |
| Overload alarm/shutdown | Connected load exceeds inverter's continuous or surge rating. | Disconnect some appliances. Restart inverter. Ensure total load is within specifications. |
| Alarm/vypnutí při nízkém nabití baterie | Baterie voltage je příliš nízké. | Recharge batteries. Check battery connections and health. |
| Přehřátí měniče | Špatné větrání, nadměrná okolní teplota, dlouhodobé vysoké zatížení. | Ensure clear airflow around vents. Reduce ambient temperature. Reduce load. |
| Časté vypínání GFCI | Ground fault in connected appliance or wiring. | Disconnect appliances one by one to identify the faulty device. Inspect wiring for damage. |
For issues not listed here or if troubleshooting steps do not resolve the problem, please contact COTEK customer support.
9. Specifikace
Technical specifications for the COTEK SD3500-112 GFCI Pure Sine Wave Inverter.
| Funkce | Detail |
|---|---|
| Značka | COTEK |
| Název modelu | SD Series (SD3500-112 GFCI) |
| Vstupní objemtage | 12 V DC |
| Výstupní objemtage | 120 voltů AC |
| Trvalý výstupní výkon | 3500 wattů |
| Surge Power | 6000 VA |
| Výstupní průběh | Čistá sinusová vlna |
| Výstupní frekvence | 60 Hz |
| Peak Efficiency at Full Load | 90 % |
| Normální rozsah provozních teplot | -20 °C až 60 °C (-4 °F až 140 °F) |
| Rozsah skladovacích teplot | -40 °C až 70 °C (-40 °F až 158 °F) |
| Hmotnost položky | 26.5 libry |
| Rozměry | 11.14 cm x 5.04 cm x 19.53 cm |
| Doporučená použití | Vozidlo |
| Zdroj napájení | Napájení z baterie |
10. Záruka a podpora
The COTEK SD3500-112 GFCI Pure Sine Wave Inverter comes with a 2 roky záruka výrobce.
For technical assistance, warranty claims, or further information, please contact COTEK customer support through their official website or authorized distributors. Please have your model number (SD3500-112 GFCI) and purchase details ready when contacting support.
